复杂管道三维扫描的技术应用

      复杂管道三维扫描的优势与作用，远超传统的测量方法，其核心在于以毫米级数据，解决管道存在的隐患风险，并赋能全生命周期的精细化管理。管道三维扫描（无论是指厂区内的管道，还是长输管线）是一项应用极其广泛的技术，它通过高精度激光测量，快速获取管道的真实三维形态数据，为设计、施工、运营和维护的全生命周期管理提供核心数据支撑。

一、核心优势
      毫米级精度，还原复杂情况

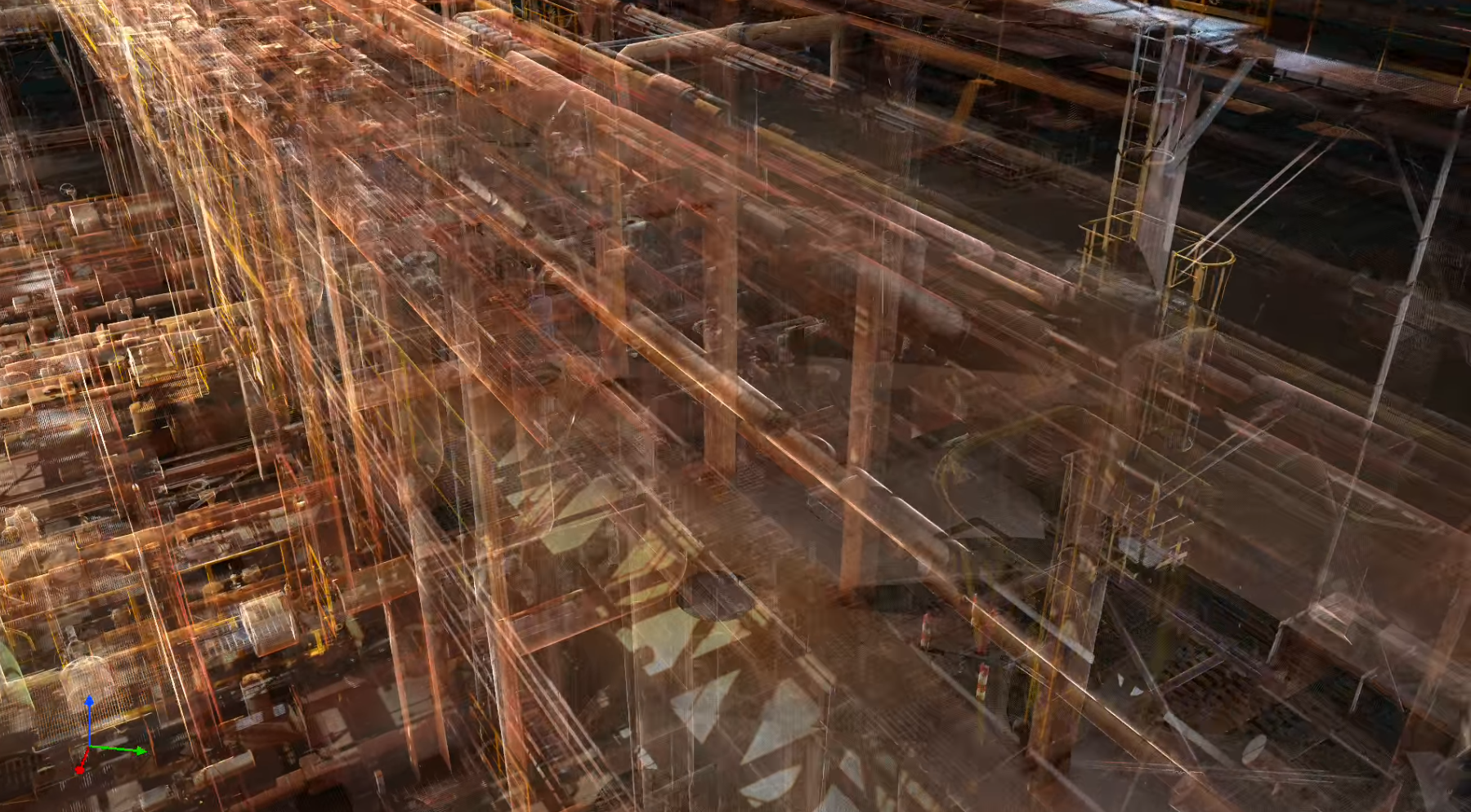

      传统测量只能获取稀疏的特征点，而三维扫描以数百万点/秒的速率，无差别地捕获管道、管件、阀门及其周边结构的每一个细节，生成完整的“点云”实体。这消除了因人为选择测量点而导致的遗漏和误判，为复杂管廊、管束和狭窄空间提供了唯一可信的现状数据源。

      非接触式测量，安全高效
      无需搭设脚手架或接触高温、高压、有毒介质管道，极大降低了在高危环境下的作业风险。扫描工作可在短时间内完成，效率是传统方法的数倍乃至数十倍，最大限度地减少对生产运营的干扰。

      数据永不遗忘，构建唯一可信源
      点云数据是管道在某一时刻的永久性、可追溯的三维档案。任何后续的争议（如安装是否合规、间距是否足够）、设计变更或分析模拟，都可以回溯到这个原始数据集进行验证，成为解决纠纷和决策的“唯一可信源”。

二、关键作用
      设计赋能：为改造与扩建提供精准“底图”
      逆向工程： 快速将复杂的物理管道系统转化为精准的、带属性的三维CAD模型。
      碰撞检测： 在新管道设计阶段，即可在扫描生成的现状模型中进行虚拟试装，提前发现并解决所有空间冲突，从源头上避免施工返工，节约大量成本与工期。
      安全与合规性保障：从“经验判断”到“数据驱动”
      精确的安全间距分析： 自动或半自动检测管道与建筑、结构、电缆桥架以及管道之间的防火间距、检修空间和隔热间隙，确保符合严格的安全规范。
      应力分析支持： 将高精度的“竣工”管道模型导入CAESAR II等专业软件，进行基于真实状态的应力分析，评估因支撑沉降、热位移等引起的潜在风险。
      运维智能化：从被动检修到预测性维护
      变形与腐蚀监测： 通过周期性扫描与历史数据对比，可以量化监测管道的挠度变形、振动趋势以及保温层下腐蚀导致的表面形态变化，实现预测性维护。
      可视化巡检与仿真培训： 将巡检路线、监测点在三维模型中固化，实现可视化运维管理。同时，模型可作为新员工培训的沉浸式仿真平台，使其快速熟悉复杂管线。

三、应用场景
      长输管线： 结合无人机与移动扫描技术，用于路由规划、地质灾害区变形监测、第三方施工监控等。
      管廊/管架： 快速厘清错综复杂的管线关系，解决“管线打架”问题，为扩容和检修提供清晰的可视化蓝图。

      管道三维扫描技术将管道的管理从传统的、基于经验的模式，提升到了基于精准数据的、可视化的、可预测的现代化管理模式，是工业4.0时代在管道工程领域的核心体现。三维扫描建模将复杂管道转变为一个“精确的、可量测、可分析的数字孪生体”。 它不仅是技术工具的升级，更是管理理念的革新，为流程工业的安全、高效和智能化运营奠定了坚实的数据基石。
