大型船舶机舱三维扫描建模的技术应用

      大型船舶机舱三维扫描是船舶制造、维修保养、改造升级及数字化管理的核心技术之一，通过高精度三维扫描设备快速捕获机舱内复杂结构的三维数据，生成全尺寸、可视化的三维模型，为后续工程应用提供精准数据支撑。

一、技术原理

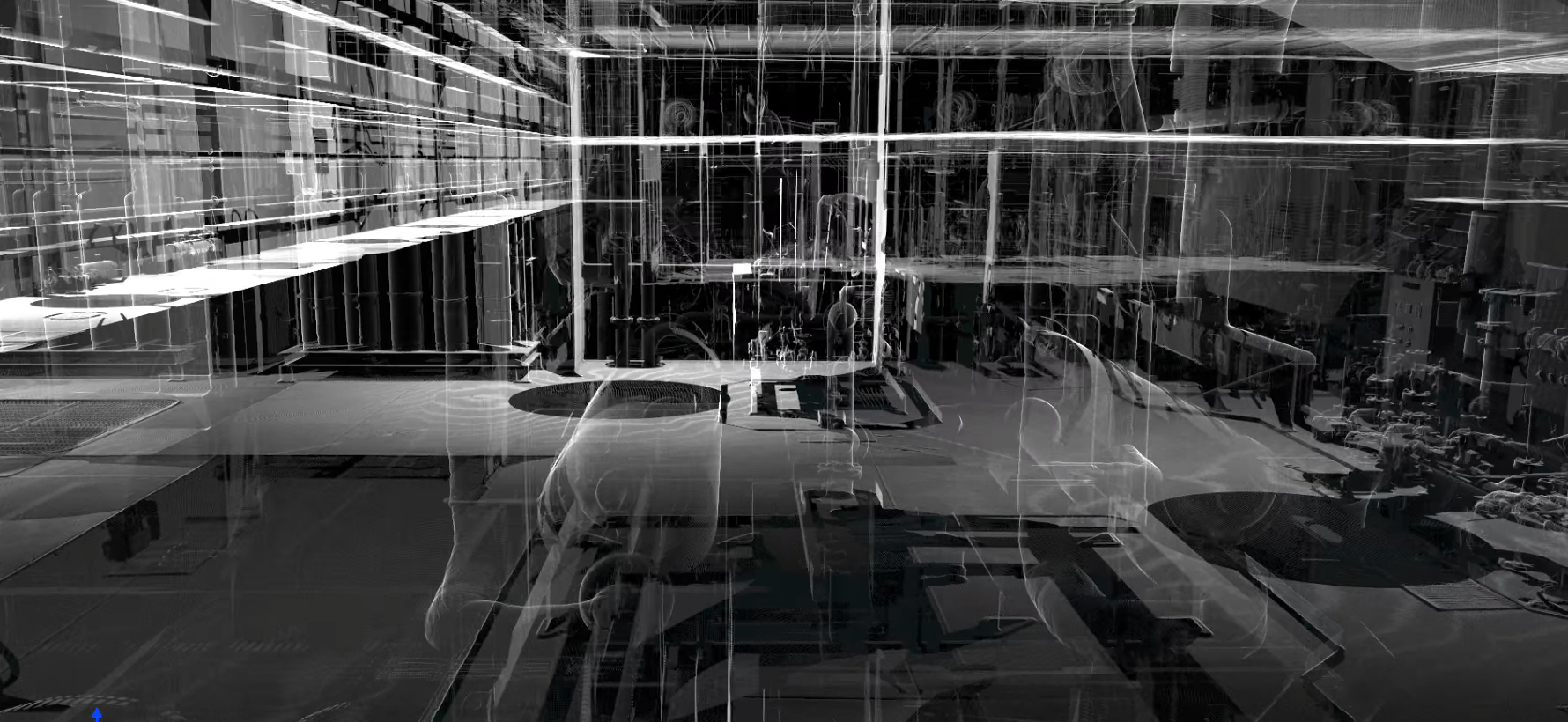

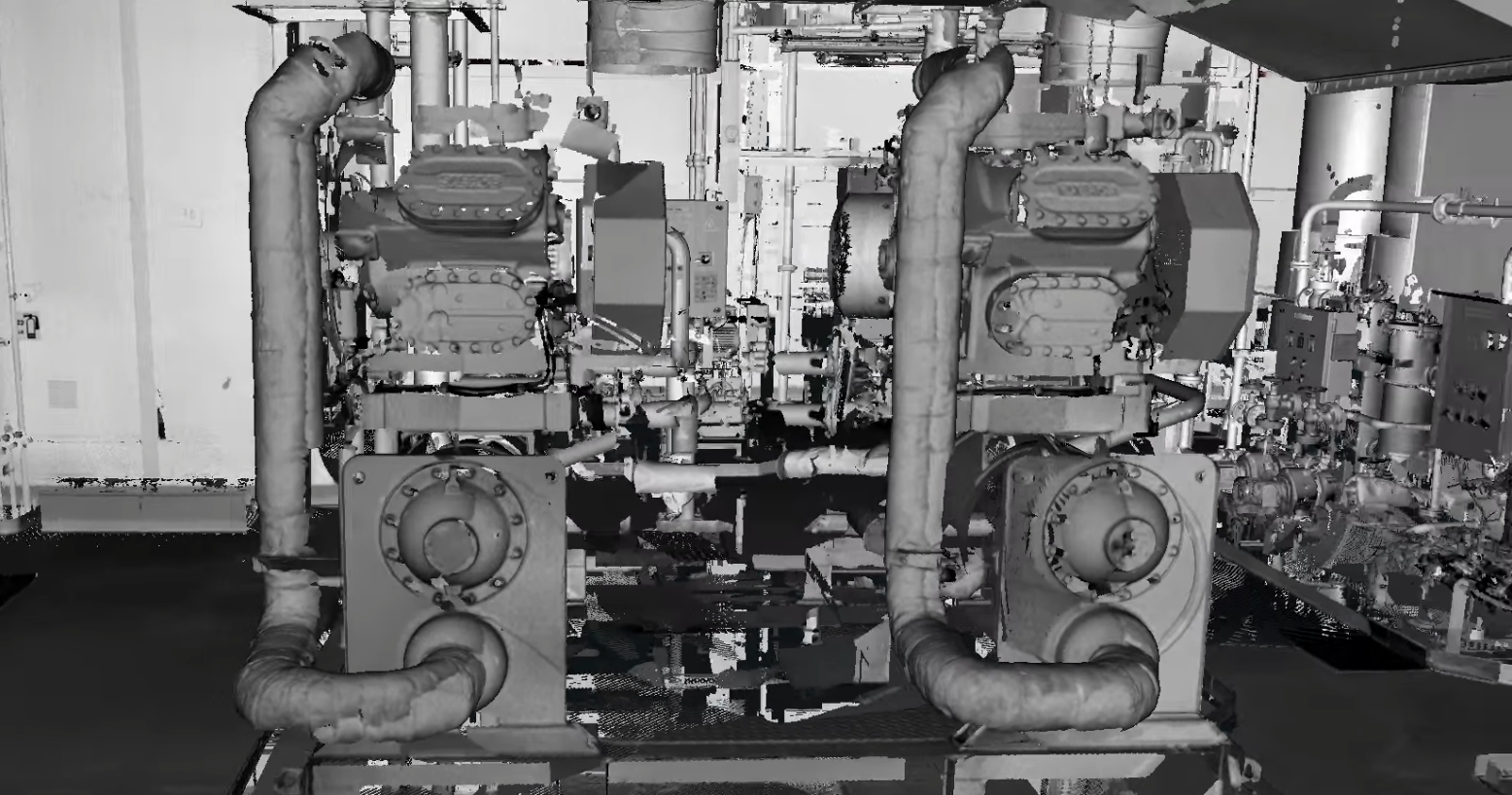

      大型船舶机舱三维扫描通过扫描设备向机舱结构发射激光、可见光或红外信号，捕捉信号反射后的空间坐标、距离、纹理等信息，经算法重构形成 1:1 比例的三维点云模型（海量空间点组成的三维数据集），再通过后处理软件转化为可编辑的三维模型。

二、应用价值与作用
      船舶机舱被称为 “船舶心脏”，结构具有设备密集、管路交错，而且空间狭窄、环境复杂（高温、潮湿、油雾） 等特点，传统测量方式存在效率低、精度差、盲区多等问题。而三维扫描的核心价值的在于：
      数据精准化：避免人工测量误差，三维模型精度可达毫米级，满足工程设计与检测需求；
      效率提升：传统测量需数天完成的机舱数据采集，三维扫描仅需数小时（大型机舱 1~3 天），大幅缩短项目周期；
      无接触测量：无需拆解设备、攀爬危险区域，可远程捕获复杂结构（如设备内部、狭窄通道）数据，保障作业安全；
      全信息保留：不仅记录尺寸数据，还能还原设备纹理、颜色、损伤痕迹（如锈蚀、裂纹），为运维提供完整依据；
      数字化底座：生成的三维模型可接入船舶 BIM 系统、数字孪生平台，支撑全生命周期管理（设计、建造、运维、报废）。

三、典型应用场景
1. 船舶制造阶段
      设计验证与优化：扫描机舱分段结构，与 CAD 设计模型进行比对（偏差分析），及时修正制造误差，确保设备安装精度；
      管路与电缆布局：基于扫描的三维模型，进行管路、电缆的干涉检查，避免施工时与现有设备冲突，优化布局方案；
      定制化设备安装：针对大型主机、发电机等关键设备，扫描安装基座，生成精准尺寸数据，指导设备定制与安装定位。

2. 维修与保养阶段
      损伤检测与评估：扫描机舱内受损设备（如管路腐蚀、结构变形），通过三维模型测量损伤程度（如壁厚减薄量、变形量），制定维修方案；
      备件定制：对于老旧船舶的非标备件（无图纸），扫描损坏部件，逆向建模生成 CAD 图纸，指导备件加工；
      维修效果验证：维修后再次扫描，与维修前模型对比，确认修复精度是否符合要求。

3. 改造与升级阶段
      加装设备规划：如船舶脱硫改造、新能源动力系统加装，扫描现有机舱空间，评估设备安装可行性，规划改造路径，避免对原有结构的破坏；
      载重线 / 稳性调整：改造后扫描机舱重量分布相关结构，为船舶稳性计算提供精准数据支持；
      环保合规改造：如尾气处理设备加装，通过三维扫描优化设备布局，确保满足环保排放要求。

4. 数字化管理与运维
      机舱数字孪生建模：将扫描的三维模型与传感器数据（温度、压力、振动）融合，构建数字孪生系统，实现设备状态实时监控、故障预警；
      运维培训：基于三维模型开发虚拟仿真培训系统，让船员在虚拟机舱中进行操作演练，降低实操风险；
      档案数字化：为老旧船舶建立完整的三维数字档案，替代传统纸质图纸，便于后续查询与维护。

      所以，大型船舶机舱三维扫描，是船舶行业数字化转型的关键技术，其核心优势在于精准、高效、安全地解决复杂场景下的数据采集难题，为船舶制造、维修、改造及数字化管理提供可靠的数据支撑，已成为现代船舶工业不可或缺的技术手段。
