建筑工程三维扫描建模技术的应用

      在建筑施工中，三维扫描建模已经逐渐成为工程质量管控、设计、施工与运维的关机技术工具，通过对建筑施工现场、结构、构件进行高速、高精度的数据采集，获得海量的点云数据，再通过专业软件处理，构建出高精度、可量测、可视化的数字三维模型，让建筑施工在精准的数据下一目了然，驱动建筑行业向精细化、智能化转型升级。

一、技术原理

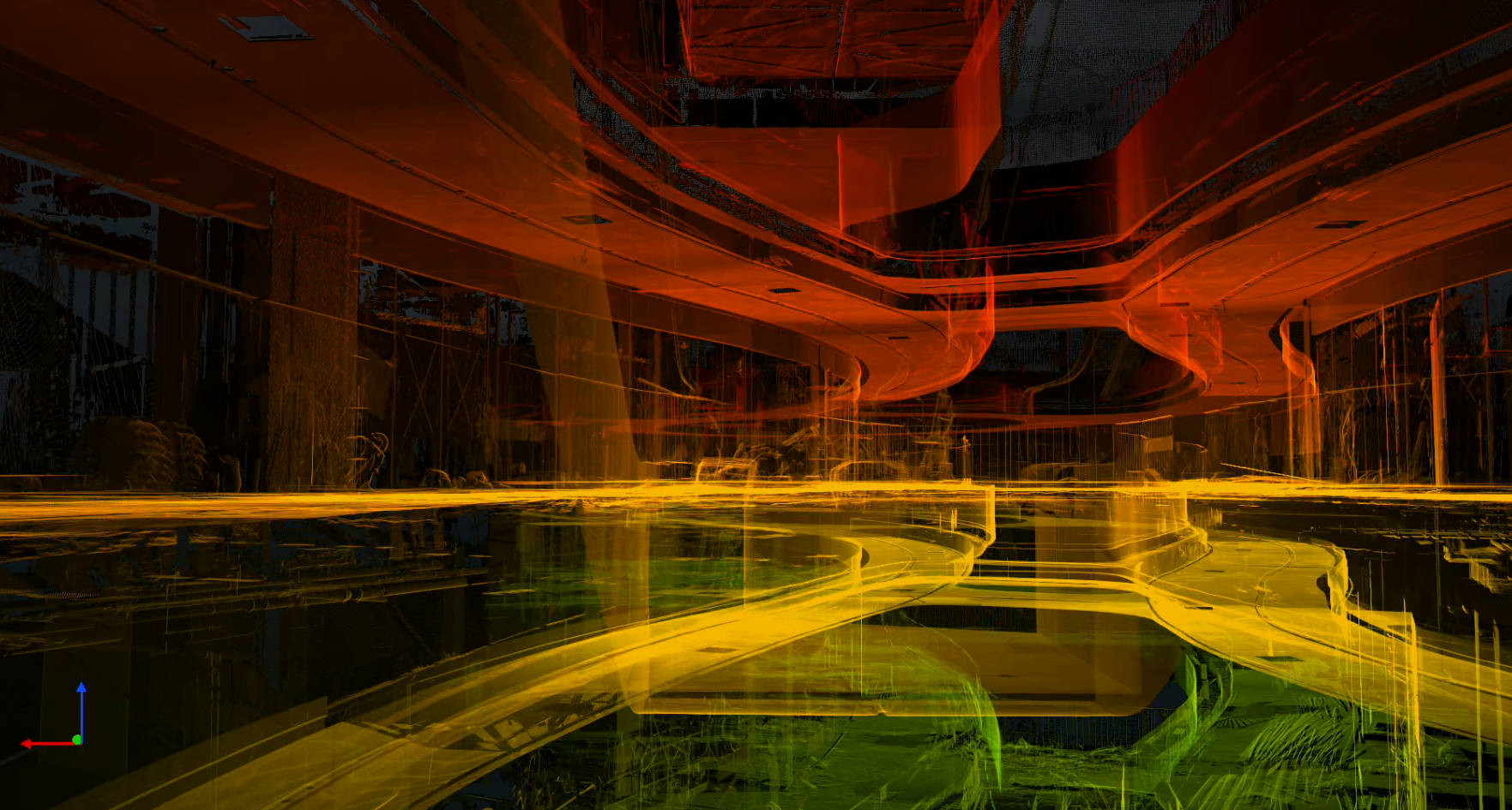

      通过三维激光扫描仪发射激光束，以飞行时间法或相位差法捕捉建筑构件的三维坐标，快速生成点云数据。首先，扫描仪按预设测站完成多视角扫描，利用靶标或自然特征实现点云拼接，形成完整现场点云模型；其次，通过专业软件进行点云去噪、精简和分类，提取墙体、梁柱等关键构件的几何特征；最后，将处理后的点云与 BIM 设计模型进行配准、对比，输出偏差分析报告，同时可进一步构建可编辑的三维网格或 BIM 模型，实现数据的可视化与可追溯。

二、技术流程
      1. 规划与扫描
      方案设计：确定扫描目的（是验收、进度管理还是变形监测？），规划扫描站点、密度和精度。
      现场扫描：架设扫描仪（如地面固定式、手持式、无人机），从多个角度获取目标物的点云数据。现场需注意安全和设备保护。

      2. 数据处理与建模
      数据处理：将多个站点的扫描数据，通过标靶或特征匹配，统一到同一个坐标系下，形成完整的点云数据集，剔除错误点、无关数据等。
      三维建模：基于点云，人工或半自动地绘制出结构构件（梁、板、柱、管道等）的精确模型。将点云直接进行三角网格化，并贴上照片纹理，生成“实景三维模型”。将生成的模型或点云与设计BIM模型进行对比，进行各种测量、分析、模拟和可视化展示。

三、 应用场景
      施工过程管理
      进度跟踪：定期扫描，将实际点云/模型与计划BIM模型对比，自动计算完成百分比。可视化进度管理，避免争议，支持决策。
      质量控制与验收：扫描已完成结构（如钢结构安装、幕墙、混凝土浇筑面），与设计模型对比，生成偏差色谱图。量化质量，检测安装误差、平整度、垂直度，确保按图施工。
      土方工程量计算：扫描开挖前后的场地，快速精确计算挖填方量。节约成本，避免传统测量误差导致的纠纷。

      施工辅助与模拟
      预制构件复核：扫描复杂预制构件（如墙板、钢结构节点），检验加工精度。提前发现问题，避免现场安装失败。
      碰撞检查与预留预埋：扫描已建结构，与机电模型碰撞检查，确保预留洞口的准确性。减少返工，提高安装一次成功率。
      施工模拟与安全分析：将实景模型导入平台，模拟大型设备路径、材料堆放区域。优化方案，提升安全性。

      竣工交付
      竣工模型创建：生成反映实际建造情况的模型，作为最终的数字资产。为运维提供准确基础，解决“图实不符”老大难问题。

      改造与监测
      旧建筑改造：快速获取旧建筑精确尺寸，为改造设计提供依据。提高效率，尤其对无图纸历史建筑至关重要。
      变形监测：对基坑、隧道、大跨度结构进行定期扫描，监测整体变形和沉降。全域监测，非单点，全面掌握结构健康状态。

四、未来趋势
      数字孪生核心数据源：三维扫描模型是构建与物理实体同步的“数字孪生”建筑最可靠的数据基础。
      AI与自动化：AI技术将用于自动识别点云中的构件（如管道、钢筋），并自动生成BIM模型，大幅减少人工。
      云端协同：扫描数据直接上传云平台，项目各方可实时查看、批注、对比，实现协同决策。
      与施工机器人集成：将扫描得到的实际模型与机器人路径规划结合，实现自动放线、安装、喷涂。

      三维扫描建模正在彻底改变建筑施工行业，将传统的抽检、人工记录方式，升级为全息、数字化的精准管理。它不仅是“检查工具”，更是连接设计、施工、运维全生命周期的“数据桥梁”，是建筑行业迈向工业化、数字化和智能化的关键技术之一。对于施工企业而言，引入使用三维扫描建模，逐步建立标准流程，会提质增效、节约成本，最终实现全面的数字化建造管理。
