大型环冷机设备三维扫描建模技术的应用

      环冷机作为钢铁、冶金等行业的核心设备，其结构稳定性、尺寸精度直接影响生产效率与运行安全。传统的测量方式存在效率低、精度差、易受复杂工况干扰等痛点，难以满足现代化工业数字化升级的需求。而三维扫描技术，针对环冷机的复杂结构与工业场景特性，以高精度的数字化成果，为设备运维、改造、检修提供核心数据支撑。

一、三维扫描的核心优势：适配环冷机工业场景的全维度保障
1. 高精度数据采集：采用工业级高精度三维扫描仪，可快速捕捉环冷机机体、传动系统、密封结构、辊道组件等全部件细节，点云精度达毫米级，完整还原设备真实三维形态，规避传统测量的遗漏与误差；

2. 高效现场作业：轻量化扫描设备适配工业现场复杂工况，无需大量拆卸设备，非接触式扫描方式避免对设备运行造成干扰，大幅缩短数据采集周期，相较于传统测量效率提升明显；

3.专业模型处理：技术团队精通工业设备建模逻辑，基于高精度点云数据，快速生成标准化、可编辑的三维模型，可精准还原设备装配关系、关键尺寸参数，满足后续设计优化、碰撞检测、运维模拟等多元化需求。

二、 实施流程：高精度还原环冷机整体三维模型
1. 前期准备
现场勘查：确认环冷机停机窗口、作业空间、环境温度，制定扫描路线和靶标布设方案。
设备调试：校准三维扫描仪，准备配套设备（电脑、电源、三脚架），安装点云处理软件。

2. 现场扫描
布设靶标：在环冷机关键位置粘贴靶标，建立全局扫描基准。
分区域扫描：依次扫描回转支撑、台车、密封罩、风箱等部件，确保每个区域扫描数据无遗漏。
数据存储：实时保存点云数据，记录扫描参数和现场工况。

3. 数据处理与建模

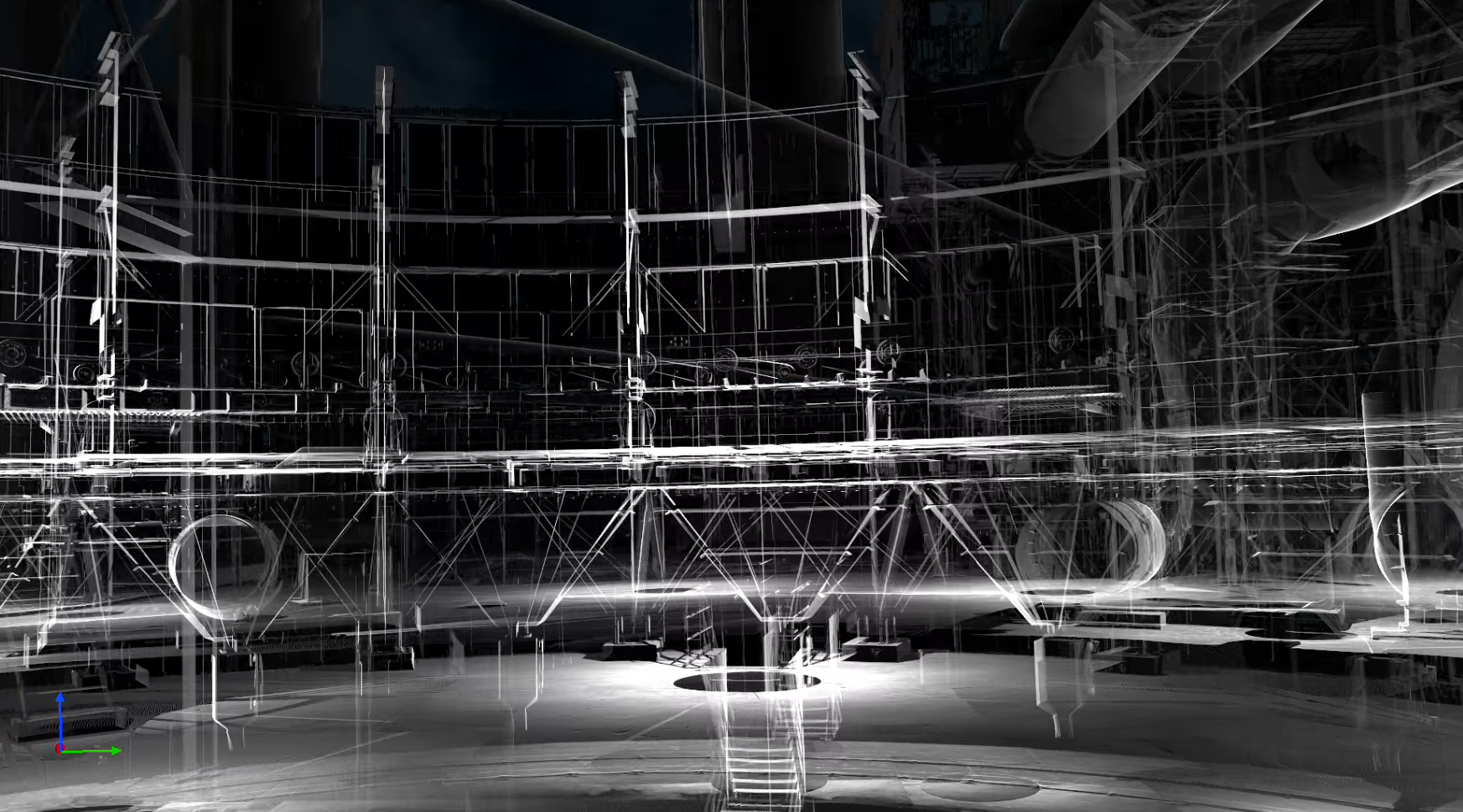

点云拼接：导入扫描数据，进行多视角点云配准和融合，生成环冷机整体点云模型。
模型重构：提取点云特征线，构建曲面模型并转化为实体模型，修正模型偏差。
模型输出：导出适配后续应用的三维模型格式，生成扫描报告（含精度分析、缺陷标注）。
后期应用：将三维模型对接维修、设计或数字化管理系统，完成后续应用落地。

三、核心应用场景：助力环冷机全生命周期数字化管理
1. 设备运维检修：基于精准三维模型，可清晰呈现设备磨损、变形等隐患，辅助制定科学检修方案，减少盲目停机时间，降低运维成本；
2. 设备升级改造：为环冷机结构优化、性能提升提供精准原始数据，助力数字化仿真分析，确保改造方案的可行性与精准性，提升设备产能与能耗效率；
3. 数字化存档管理：将环冷机物理实体转化为数字化资产，实现设备信息的永久存档与可视化查询，为企业资产管理、合规审计提供数据依据；
4.故障溯源分析：结合三维模型与运行数据，可快速定位故障根源，为后续设备优化升级提供数据支撑，提升生产运行稳定性。
