制氧站三维扫描建模技术的应用

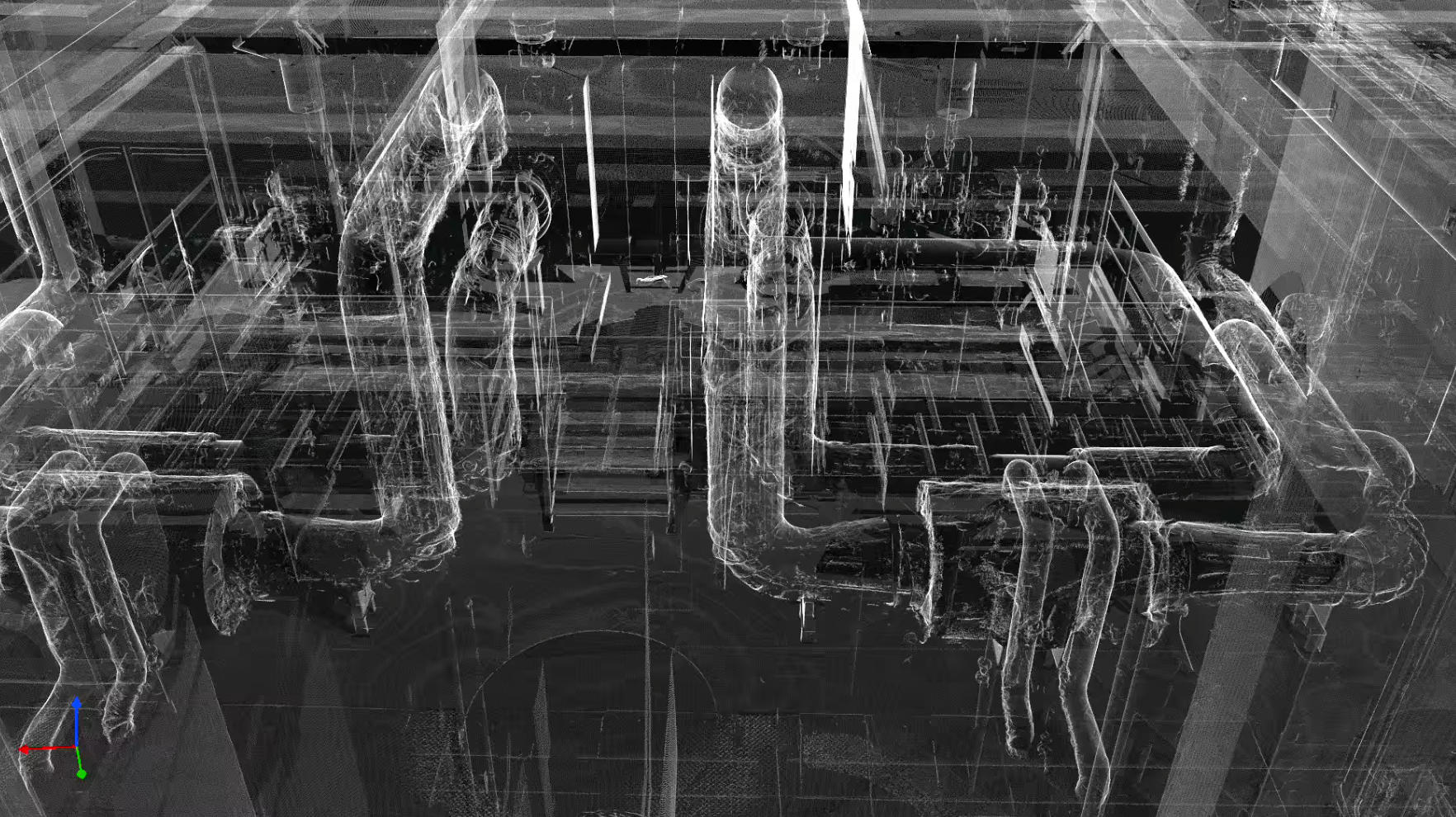

      制氧站三维扫描建模，可以通过三维激光扫描仪，快速精准地获取制氧站厂房、设备、管道及附属设施的全景空间点云数据，并在此基础上构建出高精度、可测量、可分析的数字三维模型。这一过程，对制氧站具有高压、深冷、复杂管线特性的关键动力设施具有极高的应用价值。

一、 核心技术优势
1、高精度数据采集
      采用激光三维扫描技术，可快速捕捉制氧站空分设备、储气罐、输送管线、阀门仪表等设施的三维坐标与空间形态，精度可达毫米级，完整还原设备布局与管线走向，避免传统人工测绘的误差与疏漏。

2、非接触式作业，安全高效
      制氧站存在高压、高纯度氧气的易燃易爆风险，三维扫描无需接触设备本体，可在安全距离内完成数据采集，不影响制氧站正常运行，大幅降低作业安全风险。

3、快速建模与数据整合
      扫描数据可直接导入建模软件，生成与物理实体 1:1 对应的三维模型，并整合设备参数、出厂资料、检修记录等信息，形成数字化孪生体，为后续管理提供数据支撑。

二、 主要应用场景
1、设计改造：消除碰撞风险，缩短工期
      制氧站扩容或设备升级时，传统二维图纸难以精准呈现复杂管线与设备的空间关系，易出现新设备安装空间不足、管线冲突等问题。三维模型可提前进行多专业碰撞检测，模拟设备吊装路径与安装位置，优化改造方案，减少施工返工，将改造工期缩短 30% 以上。

2、运维管理：提升效率，降低停机风险
      设备定位与故障排查：三维模型可直观展示各设备、阀门的空间位置，运维人员可快速定位故障点，调取关联设备参数与检修历史，缩短故障处理时间。
      预测性维护：结合传感器数据，在三维模型中实时呈现设备运行温度、压力等状态，对空分塔、压缩机等关键设备的磨损、泄漏风险进行预判，避免非计划停机。

3、安全管理：强化风险管控，保障合规运营
      危险区域可视化：在三维模型中标记氧气泄漏高危区、防爆区域、安全通道，用于员工安全培训，提升应急处置能力。
      应急演练模拟：模拟氧气泄漏扩散路径、火灾蔓延范围，优化应急预案与疏散路线，提升事故应急响应效率。
      合规检查支撑：三维模型可直观展示安全防护设施布局、设备间距是否符合规范要求，为安监部门检查提供可视化依据。

4、数据传承与协同管理
      制氧站设备服役周期长，传统纸质档案易丢失、更新不及时，三维模型可作为数字化档案永久保存，实现设备信息的可视化检索与共享，支撑跨部门、跨地域协同管理。

三、 实施流程
      现场踏勘与方案制定：明确扫描范围、精度要求，规划扫描站点，制定安全作业方案。
      三维扫描与数据预处理：分区域完成设备、管线扫描，去除噪声数据，整合点云数据。
      三维建模与信息挂载：构建三维网格模型，进行纹理贴图，关联设备参数、运维记录等信息。
      模型应用与平台对接：将模型导入运维管理平台或数字孪生系统，实现可视化管控。

      制氧站三维扫描建模，不仅是对物理实体的静态存档，更是构建“数字孪生”底座的关键一步。它将隐蔽的管线可视化、将分散的数据一体化、将复杂的风险可模拟，从根本上解决了制氧站在改造风险高、资产管理难、安全压力大、运维依赖经验等方面的痛点，是推动传统动力设施向智能化、安全化、精益化管理的核心技术手段。
