钢铁厂液压站三维扫描建模的技术应用

      钢铁厂液压站通常结构复杂、管线密集、设备老化快，且现场环境高温、粉尘大、空间狭窄，传统测量方式效率低、误差大。三维扫描建模能快速获取真实、高精度的三维数据，为后续改造、维护、数字化管理提供可靠基础。

一、核心优势
      高精度、真实还原：三维激光扫描可获取毫米级精度的点云数据，完整还原液压站复杂的管线、阀门、泵组、油箱及空间结构，比传统人工测量更准确、更全面。
      效率高、不影响生产：无需停产，可在设备运行状态下快速完成全站扫描。相比人工测量，效率提升数倍，大幅缩短数据采集周期。
      降低现场安全风险：钢铁厂液压站环境高温、粉尘大、空间狭窄，人工测量存在安全隐患。三维扫描减少人员进入危险区域的次数，提升作业安全性。

二、核心实施流程
规划准备
      首先要进行现场勘察，评估现场环境，然后根据精度要求，选择适配的三维扫描仪。制定详细的扫描路径计划，熟悉现场紧急情况处理流程。
现场数据采集
      使用三维扫描仪，在规划的扫描路径中进行逐点扫描。对于复杂区域（如阀组、泵组下方）、背面、顶部等进行精细扫描，提高数据扫描质量。
数据处理与建模

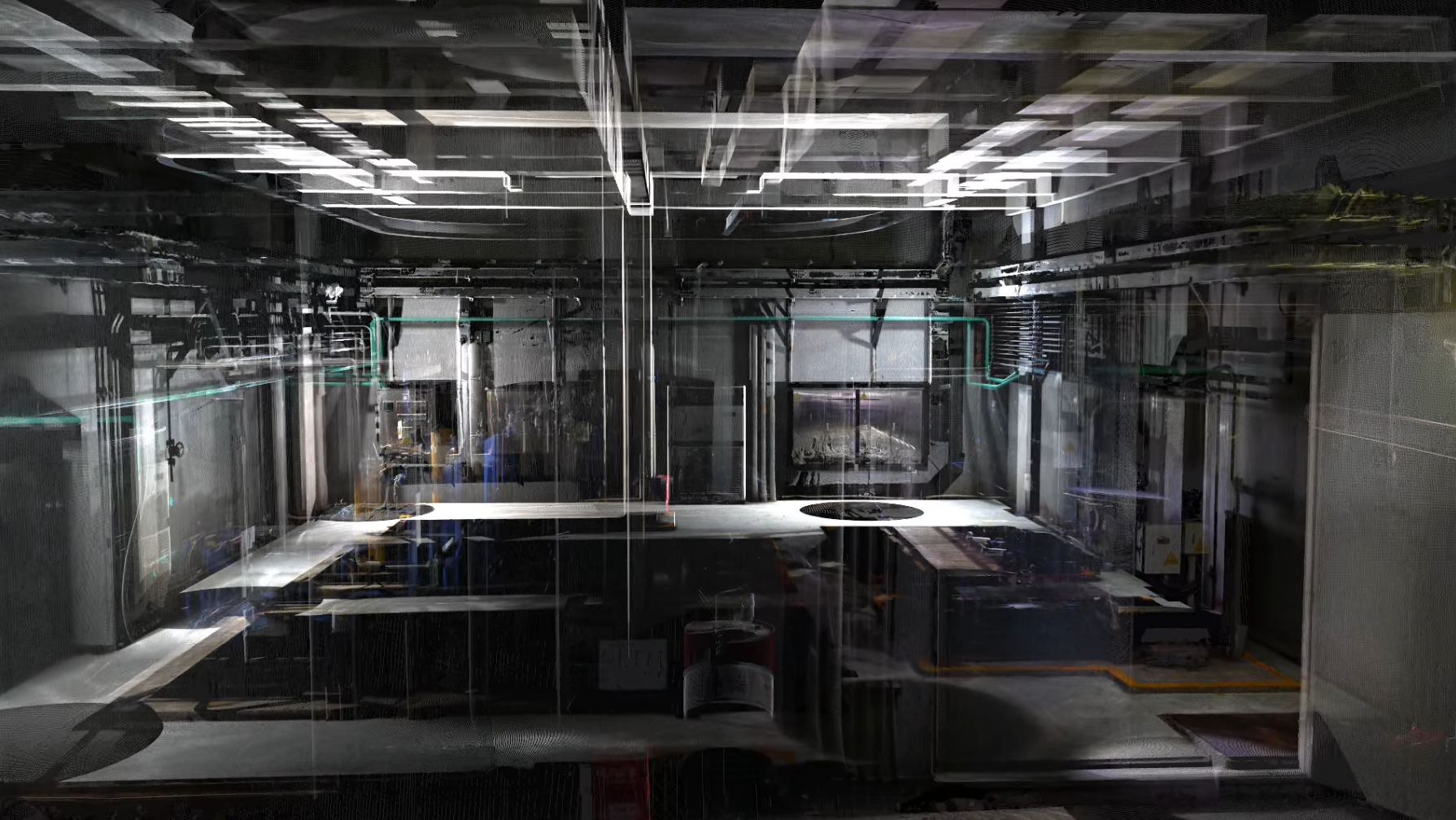

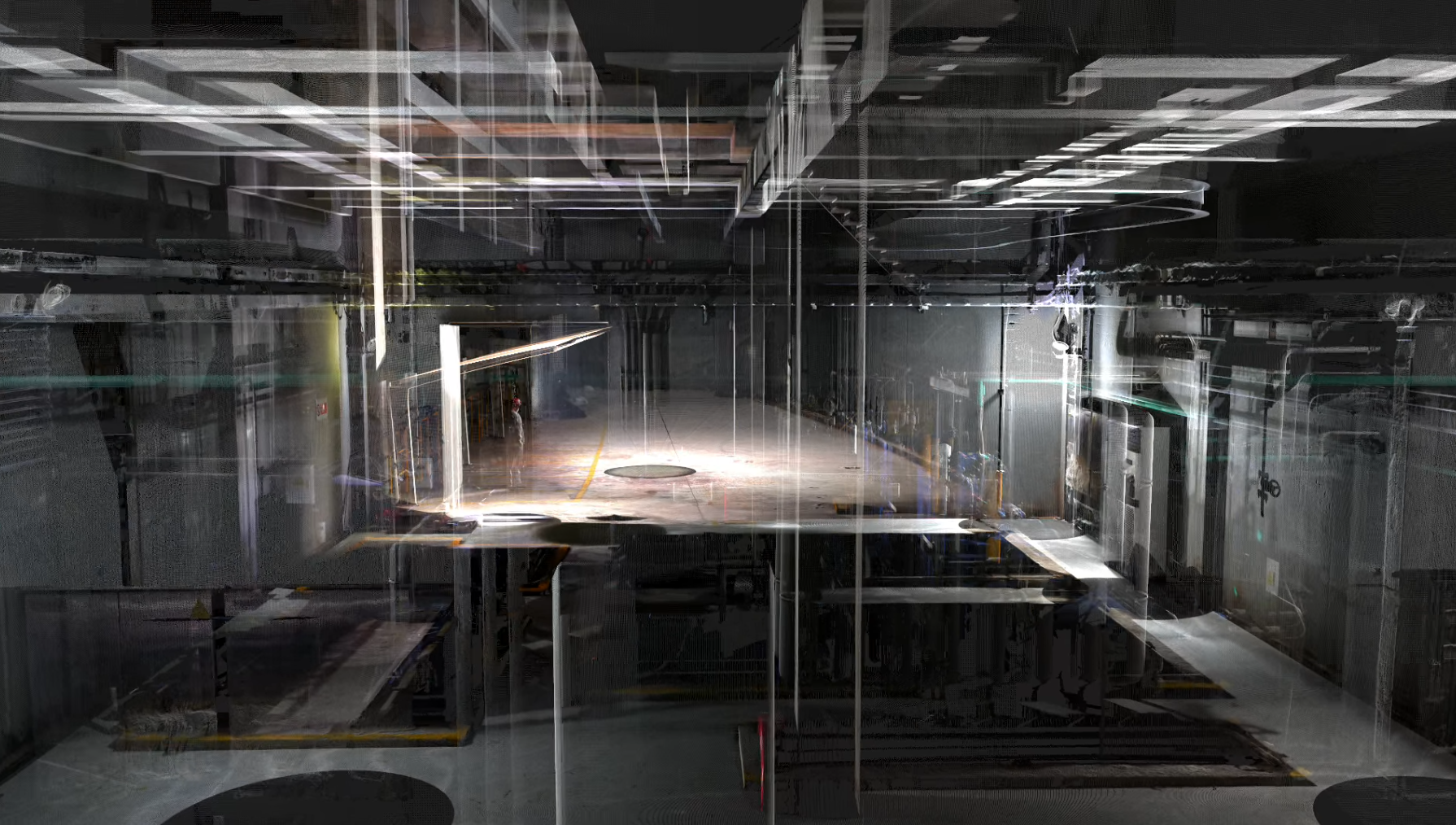

      将所有扫描站的点云数据导入专业软件，进行自动/手动拼接，形成一个完整、无冗余的液压站点云模型。进行去除噪点、着色等，并对建筑结构、设备、管线等进行精细化建模，最终生成完整三维模型。

三、核心应用价值
      数字化存档与改造设计：钢铁厂设备老旧，图纸可能缺失或与现状不符。扫描生成“实景复制”的精准模型，为后续改造、扩容、管道重新布线提供唯一真实依据。在三维模型中直接进行管线规划、设备布局验证，减少现场返工。
      空间管理与碰撞检测：液压站通常管线密集、空间紧凑。在新设备安装或管道敷设前，在三维模型中模拟施工，可提前发现空间冲突，避免现场返工。
      维护与培训：生成的可交互三维模型可用于设备维护指导、员工虚拟培训，清晰展示复杂管线走向和设备关联关系。通过模型可快速定位故障点、查看内部结构、模拟拆装。
      备件采购与安装：对于非标管道、支架，可根据扫描数据精准复原尺寸，快速加工备件。
      可视化管理：模型可接入数字孪生平台，实现液压站运行状态可视化管理，与工厂其他系统的模型集成，实现全厂数字化管理。

      钢铁厂液压站内部的三维扫描建模，是一项将高精度测量技术、逆向工程与工业知识紧密结合的系统工程。它不仅是简单的“复制”，更是为工厂的安全、高效、数字化升级奠定坚实的数据基石。
