钢铁厂机械传动设备三维扫描建模的技术应用

      钢铁厂机械传动设备三维扫描，是一种利用三维扫描技术对机械传动室内的设备、结构等进行精确测量和数字化建模的技术方法，主要包含轧机、减速机、齿轮箱、联轴器、电机、输送辊道等密集设备。它将物理工厂转化为可深度交互和智能分析的工厂数字化模型，对于钢铁厂降本增效和可持续发展提供了重要的数据基础。

一、技术原理
      三维激光扫描测量通过激光测距技术，实现高精度三维数据采集。它通过向物体发射激光束，测量激光反射回来的时间，精确计算出物体表面每个点的三维坐标，从而获取物体的外形、安装位置及空间关系等信息。为后续的机械维护以及升级改造，提供了精准数据。其核心价值在于解决传统图纸缺失、更新滞后、现场测量困难等问题，减少返工与停机时间，提高效率。

二、操作流程
      数据采集：在机械传动室设置标靶或标记点，规划好扫描路径，按预定路径进行扫描，避免遮挡干扰，确保能够全面覆盖传动室内的设备、管道、结构等。
      数据处理：将采集到的三维点云数据导入专业的数据处理软件，进行去噪处理，剔除由于设备误差、环境干扰等因素产生的噪声点，然后进行数据精简和点云拼接融合，得到完整的点云数据。

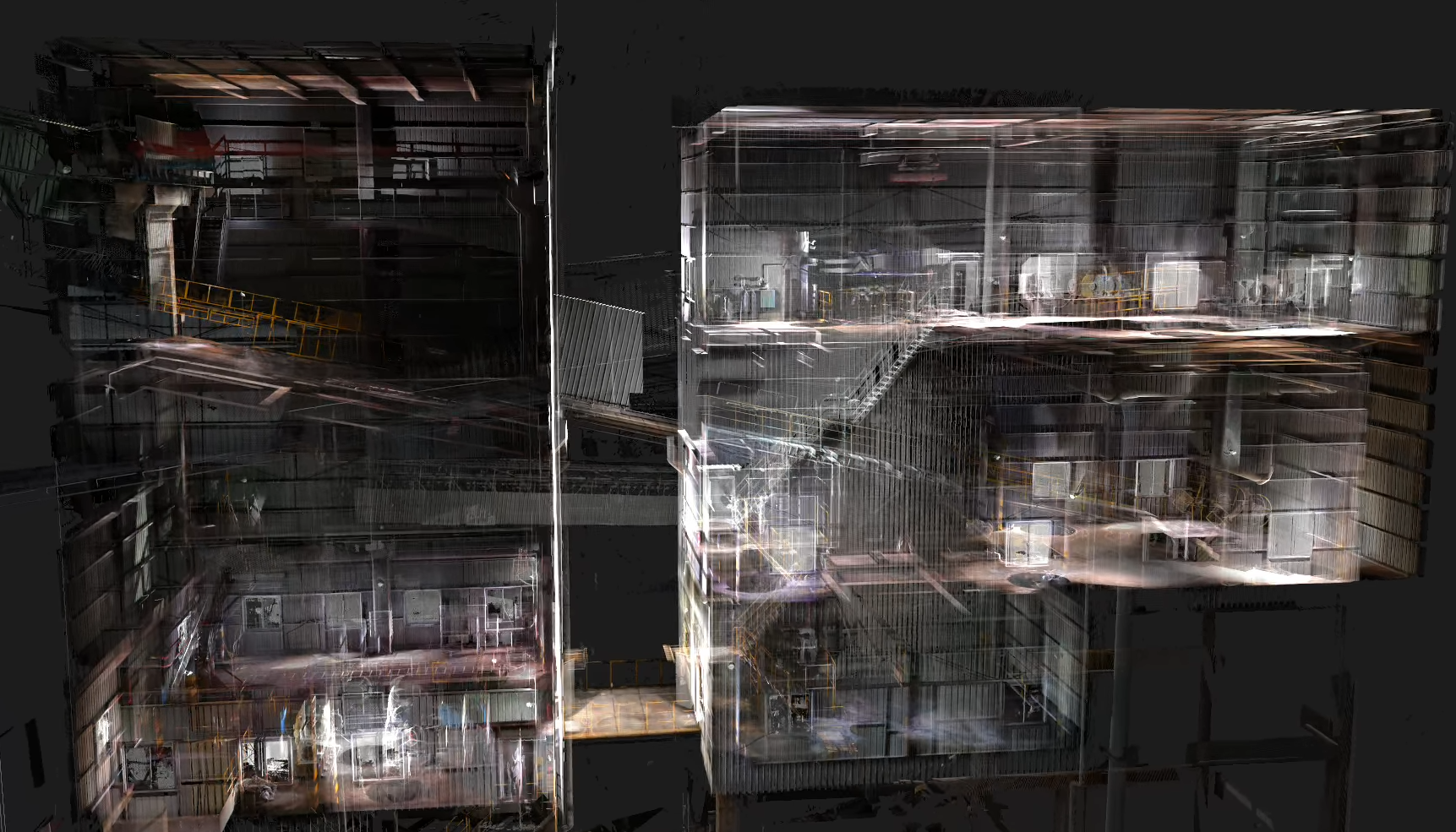

      三维重建：利用表面重建算法，将处理好的点云数据转换为网格模型，并进行模型修复和优化，最终生成实体模型，输出可编辑的三维测绘成果。

三、主要应用场景
      设备设计与制造：对现有机械传动室进行精确扫描，获取详细的空间数据，为新设备的设计和布局提供准确依据，确保新设备与现有传动室的完美匹配。
      设备安装与调试：在设备安装过程中，通过实时扫描与对比三维模型，可以实现设备的精准定位和快速安装，提高安装质量和效率。
      故障诊断与维护：定期扫描可及时发现设备的变形、磨损等异常情况，叠加设备历史运行数据，还可在三维模型中定位振动异常点或温度热点，提前预警潜在故障，为设备维护和维修提供科学指导。
      生产流程优化：借助三维扫描获取的三维模型，钢铁厂可以对传动室的生产流程进行可视化分析，发现生产过程中的瓶颈环节和不合理之处，通过优化设备布局、工艺流程等提高生产效率。
      数字化存档与资产管理：建立机械传动室的数字档案库，将设备的三维模型、参数、维护记录等信息集成至统一平台，支持快速查询和管理，提升资产管理效率。

      通过三维扫描建模这样一套完整的数字化流程，钢铁厂可以将传统的、难以管理的传动车间，转化为一个可视、可测量、可模拟、可分析的数字化资产，为后续的智能运维和数字化工厂建设打下坚实基础。
