高层原料转运站三维扫描的技术应用

      高层原料转运站通常是钢铁、矿山、电厂、水泥、港口等工业领域的关键设施，结构复杂（包含桁架、皮带廊、大型料斗、设备平台等），环境恶劣（粉尘、震动、高空），且对安全性和连续性要求极高。而利用三维扫描技术可以安全非接触的精准快速获取转运站空间数据信息，对于工厂转运站的设计、维护、管理等具有重要意义。

一、技术原理
      高层原料转运站三维扫描主要采用激光三维扫描技术，通过非接触式测量方式快速获取空间结构与设备的高精度三维数据。其核心原理包括：
      激光测距：扫描仪向目标表面发射激光束，通过测量光束反射时间或相位差计算距离。
      三维坐标获取：结合扫描仪内部角度测量装置，快速获取目标表面大量点的三维坐标（X、Y、Z）。

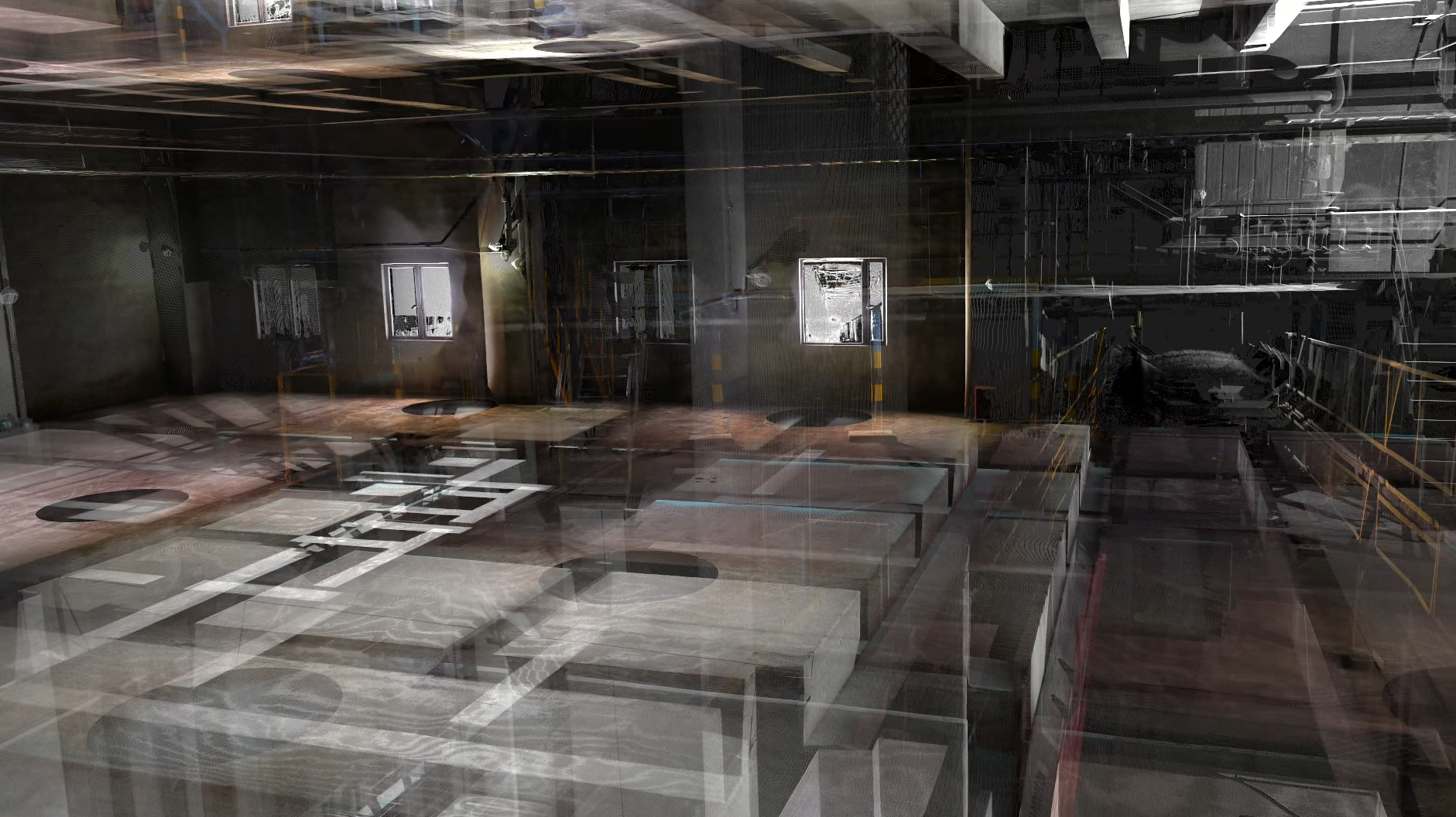

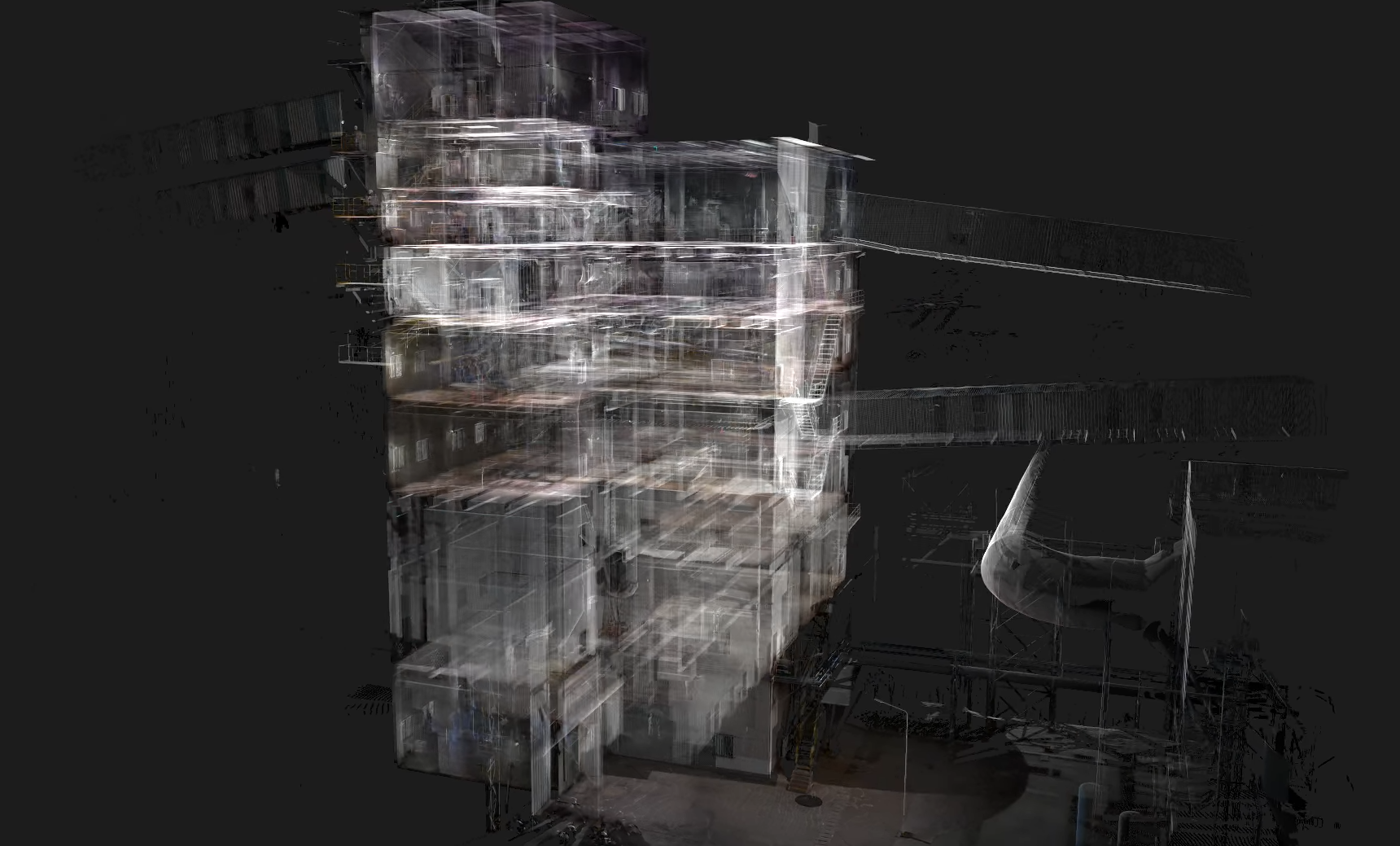

      点云生成：海量扫描点构成点云数据，真实反映转运站的空间形态、设备位置和结构细节。
      数据拼接与建模：通过多站扫描拼接、坐标统一、去噪处理，生成完整点云；再通过建模软件构建三维模型或数字孪生底座。

二、主要实施流程
      前期准备：明确企业对高层原料转运站三维扫描的具体需求，确定扫描重点区域、关键设备以及所需的精度要求等。同时，进行现场勘察，评估现场环境，包括空间布局、光线条件、粉尘浓度等，以此确定扫描站点的位置。
      现场数据采集：根据前期规划的扫描站点，在转运站周围布设高精度扫描仪。对于复杂结构和关键设备，需要进行精细化扫描，确保没有数据遗漏，以获取全面、准确的空间数据。
      数据处理与建模：将现场采集到的各站点扫描数据进行点云拼接，形成完整的、统一坐标的整体点云，并剔除其中的噪音数据。然后，使用专业的三维建模软件，依据点云数据绘制出真实精准的三维模型。

三、核心目的与价值
      现状存档与改造设计：获取高精度的 “现状竣工图”，为转运站的设备升级、扩容改造、环保封闭等工程提供精准的设计依据，确保改造方案符合实际情况。
      碰撞检测与安装模拟：在新设备安装前，通过三维模型进行模拟运行，提前发现新设备与现有结构、管线等之间可能存在的干涉问题，减少现场修改成本，提高安装效率和质量。
      结构健康监测：定期对转运站进行三维扫描，能够及时监测桁架、支柱等结构的变形、沉降、锈蚀情况，从而进行安全评估，为维护和修复工作提供科学依据。
      备件生产与维修：无需进行现场测量，即可根据扫描数据精准制造替换部件，如异形平台、非标连接件等，提高维修效率，降低维修成本。
      空间管理与优化：通过三维模型清晰掌握转运站复杂空间内的所有障碍物，从而优化巡检路线和检修空间，提高管理效率。
      数字孪生基础：为构建工厂级数字孪生系统提供最真实的静态数据基础，助力企业实现智能化、数字化转型。

      对高层原料转运站进行三维扫描，是从传统经验化管理向精准化、数字化、智能化管理跨越的关键一步。它不仅能解决当前改造、检修中的“数据不清”难题，更能为未来的预测性维护、数字孪生和智能工厂建设打下坚实的数据基石。成功的核心在于明确的目标、周密的安全计划、合适的技术组合以及专业的处理团队。
