老旧小区楼体升级改造三维扫描建模技术的应用

三维扫描核心优势

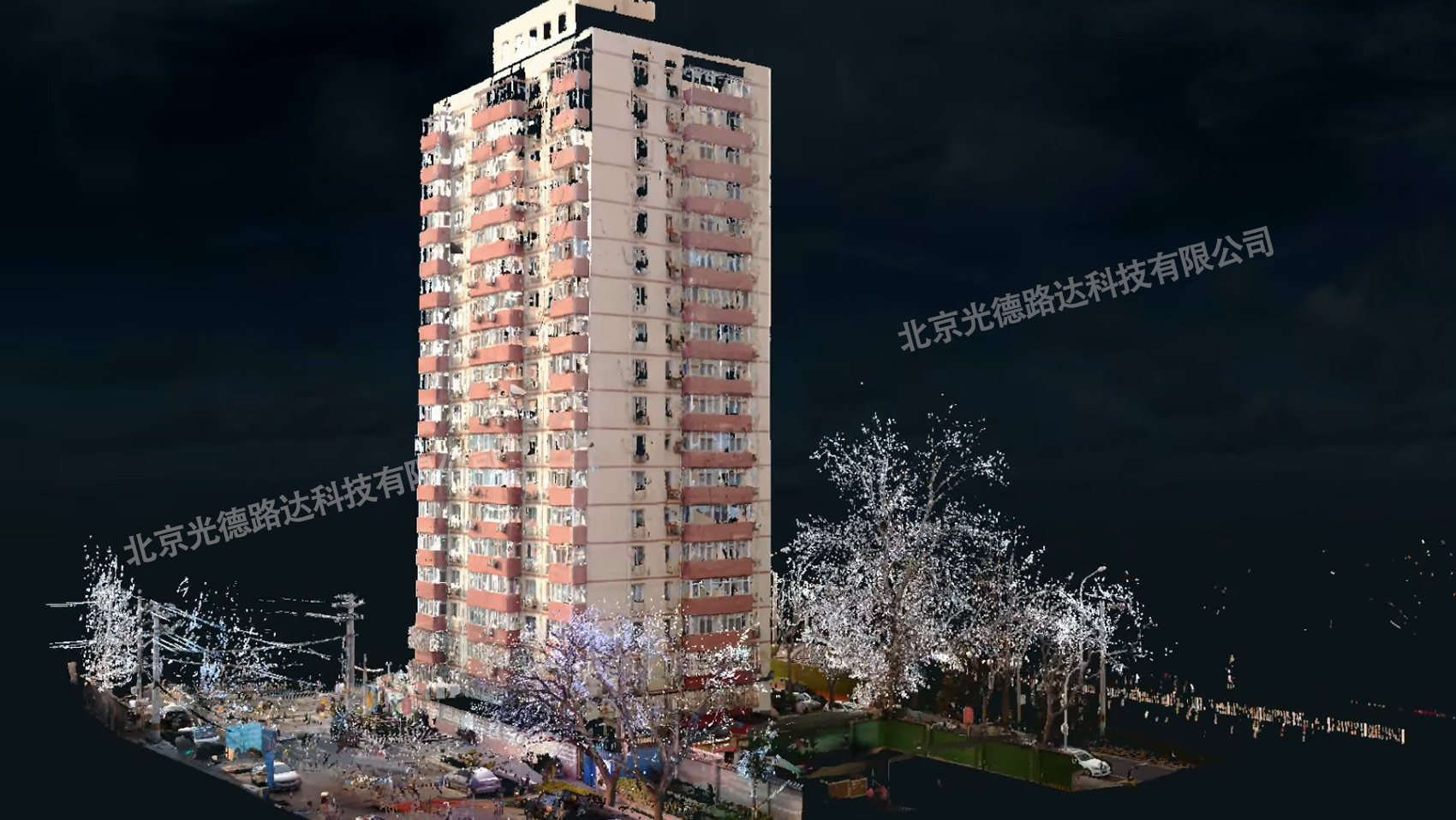

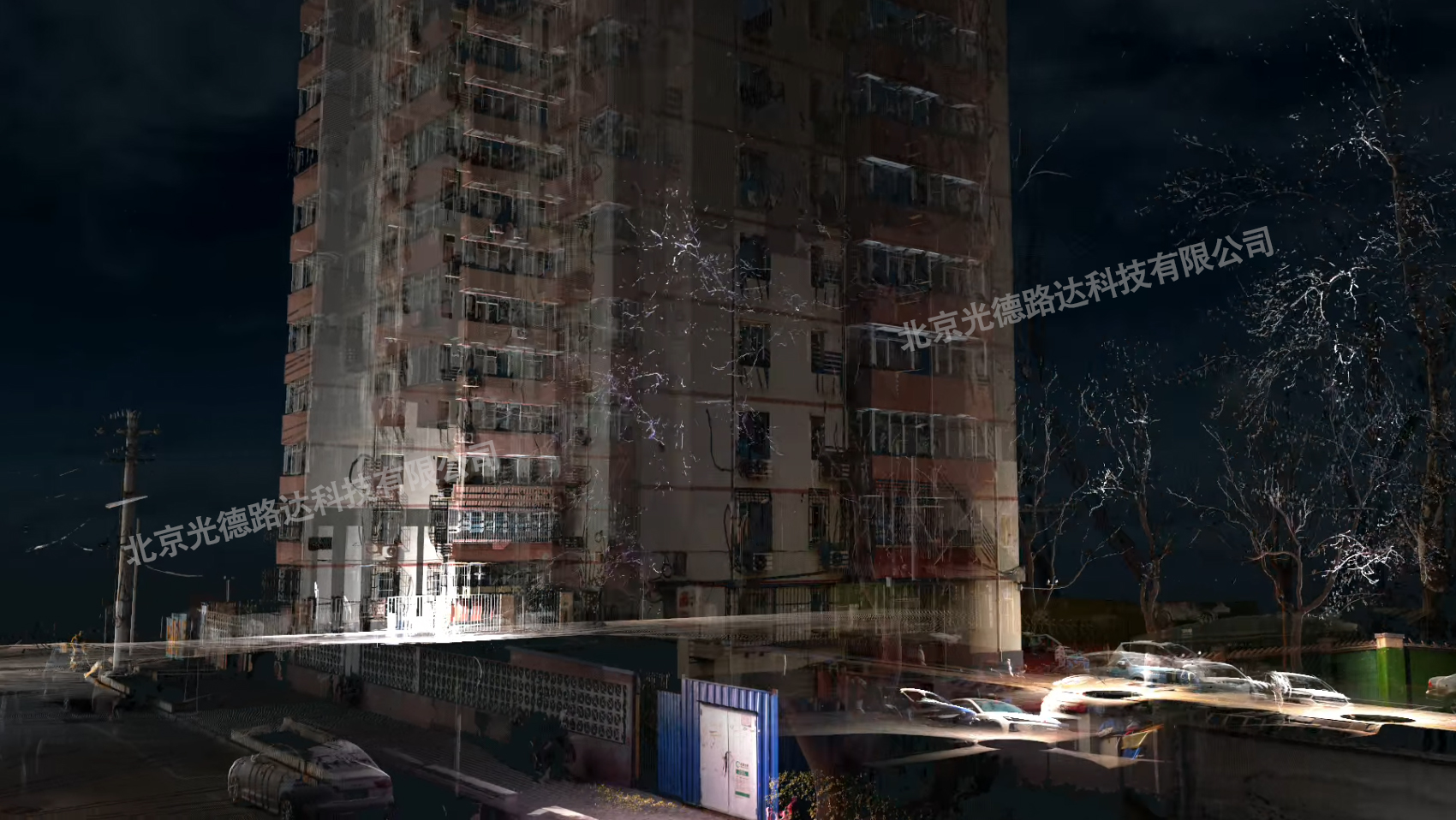

      在老旧居民楼外立面改造工程中，多数小区存在原始竣工图纸丢失、资料不全、外墙私自改造乱象多等问题，传统卷尺、全站仪人工测量效率低、误差大，且外墙属于高空作业，人工勘测存在坠落、高空坠物等安全隐患。三维激光扫描采用非接触式全自动采集模式，无需近距离高空作业，大幅降低施工勘测安全风险。能够快速全覆盖整栋建筑外立面，毫米级高精度捕捉墙体平整度、裂缝、墙皮脱落、渗水痕迹、门窗尺寸、外挂空调、防盗窗、管线排布等全部细节。整体采集效率是传统测量的数倍，可快速生成完整点云数据与实景三维模型，直观还原建筑真实现状。既能为方案设计提供精准实测数据，避免设计与现场不符，又能减少施工变更、返工整改，有效节约工期与改造成本，同步实现建筑现状数字化留存。

三维扫描应用场景
      改造方案设计勘测：精准采集外立面整体尺寸、结构高差、建筑轮廓，为外墙保温翻新、真石漆喷涂、外立面风貌统一、老旧门窗更换等设计工作提供实测依据，保障方案落地性。

      外墙安全隐患排查：通过高精度点云与模型，清晰定位墙体开裂、基层空鼓、外墙脱落、风化老化等隐患区域，辅助住建部门开展安全评估，制定针对性修缮方案。

      外立面附属设施改造：针对小区管线规整、雨落管更换、空调机位统一规划、外墙护栏改造等专项工程，提供精准空间尺寸，避免管线、设施安装冲突。

      施工交底与过程管控：以三维实景模型作为可视化交底资料，方便施工、设计、监理多方协同；改造前后双向扫描比对，直观查看施工效果，助力竣工验收。

      小区数字化档案建设：批量留存楼栋外立面三维数字模型，为后期小区长效运维、后续翻新改造、老旧小区提档升级建立永久数字化档案。

设备选型与实施要点
设备选型
      室外高层居民楼主力选用中长距离地面三维激光扫描仪，具备抗强光、大范围扫描、远距离测距能力，适配户外露天、高层楼栋、复杂采光环境；低层细节、局部死角、狭小夹缝区域，搭配手持三维扫描仪进行补扫，弥补地面扫描盲区；成片小区整体改造可结合无人机倾斜摄影，实现大范围宏观建模，与地面激光扫描互补融合。

实施要点
      前期实地勘察现场，合理规划扫描测站位置，避开车辆、绿植、杂物、围挡等遮挡物；规范布设标靶控制点，保障多站点点云数据精准拼接对齐；作业避开暴雨、大雾、强风沙、正午强逆光等恶劣天气，保证采集质量。外业完成后开展内业处理，进行点云去噪、拼接、裁剪、精简优化，去除冗余杂点，结合建模软件生成实景三维模型、二维立面图、尺寸标注图纸，输出多格式文件，适配设计、施工、报审多场景使用。

主要挑战与解决方案
      外立面遮挡严重：居民私自加装的防盗窗、外置空调外机、阳台扩建、绿植藤蔓易遮挡墙面。解决方案：采用环绕式多角度布站扫描，增加近距离补扫点位，后期结合建模软件进行遮挡区域修补与还原，还原建筑原始外立面结构。

      户外环境干扰较大：日光强光反射、风力晃动、昼夜光线差异，容易影响扫描精度与数据质量。解决方案：选用户外抗干扰专业扫描设备，优选清晨、傍晚光线柔和时段作业，加固设备支架，减少风震带来的数据偏差。

      楼栋布局密集、扫描死角多：老旧小区楼间距狭窄、楼栋错落排布，容易产生扫描盲区。解决方案：优化测站布局，增加斜向、低位、高位多维度扫描角度，结合手持设备深入狭窄区域补采，确保数据无遗漏。

      点云数据体量庞大：整栋楼扫描后数据量大，传输、查看、协作不便。解决方案：对点云模型进行轻量化处理，分级输出高精度设计模型与轻量化浏览模型，兼顾精度与使用便捷性，方便各方线上查阅对接。

未来发展趋势
      随着城市更新与老旧小区改造持续推进，外立面数字化改造将成为行业标配，三维扫描建模会逐步取代传统人工测量，成为居民楼改造前期勘测的标准化流程。未来将深度融合 BIM 技术，实现三维扫描实测模型与 BIM 设计模型一体化结合，构建 “现场实测 — 数字化设计 — 智能施工 — 对比验收” 全链条数字化管理体系。无人机航测、激光扫描、AI 智能识别技术深度融合，可自动识别外墙破损、老化、病害问题，实现隐患智能化筛查。同时，数字化楼栋档案会纳入城市智慧社区管理体系，依托三维数据实现小区长效巡检、动态监测，推动城市老旧居民楼改造向数字化、精细化、智能化、长效化方向全面升级。
