建筑异形钢结构三维扫描建模的技术应用

      随着现代建筑美学与结构工程技术同步升级，大跨度曲面场馆、流线型幕墙骨架、不规则造型地标建筑大量落地，异形钢结构成为现代公共建筑的核心载体。这类钢结构具备曲面多变、节点复杂、构件无统一标准、空间交叉重叠等特征，传统卷尺、全站仪人工测绘模式存在测量死角多、数据误差大、外业周期长等短板，难以满足深化设计、加工复核、施工拼装、竣工交付全流程数字化需求。三维扫描建模技术凭借非接触式高精度数据采集能力，突破传统测量局限，完整还原异形钢结构实体形态，构建可复用、可联动 BIM 系统的数字化三维模型，现已成为异形钢结构工程数字化落地的核心技术手段。


异形钢结构传统测绘模式痛点

      传统人工测量依靠单点采集方式，适配规整直梁、标准钢柱构件，面对异形钢结构缺陷显著。第一，复杂曲面、隐蔽节点、高空交叉钢梁存在大量测量盲区，人工无法抵达测点，极易出现数据缺失。第二，异形构件弧度、扭转角度、坡口焊缝等细微参数依靠人工估算，累积误差会造成工厂加工构件与现场实体不匹配，出现拼装错位、返工整改，大幅提升施工成本。第三，外业测绘需搭设高空脚手架，多人协同作业，工期冗长，高空测量存在安全隐患。第四，人工记录的二维图纸无法直观呈现空间形变与构件碰撞问题，不能直接对接数字化管理平台，工程数字化交付缺少基础数据支撑，难以实现施工模拟、变形监测等前置管控。


三维扫描建模工作全流程

（一）现场点云数据采集

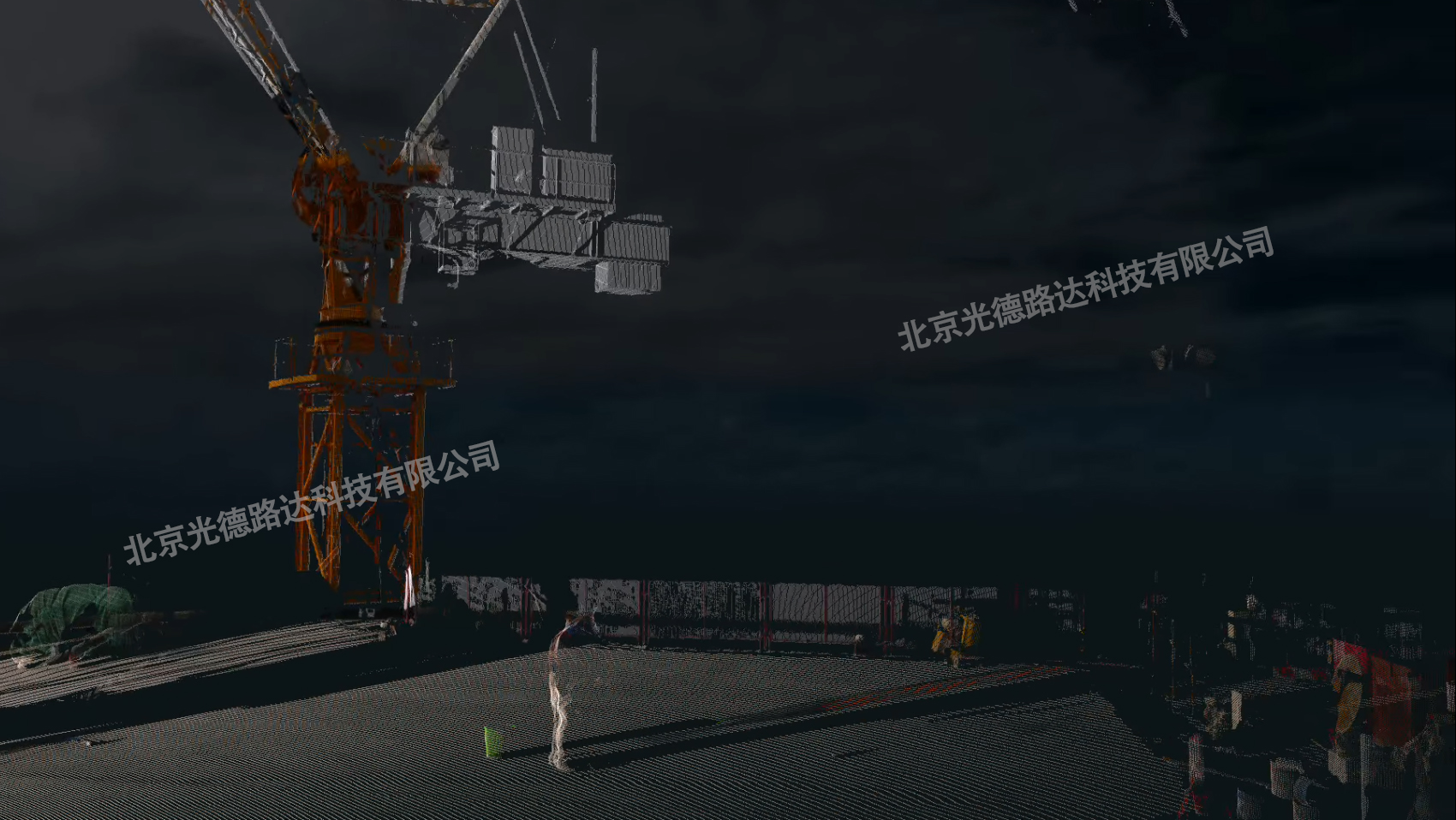

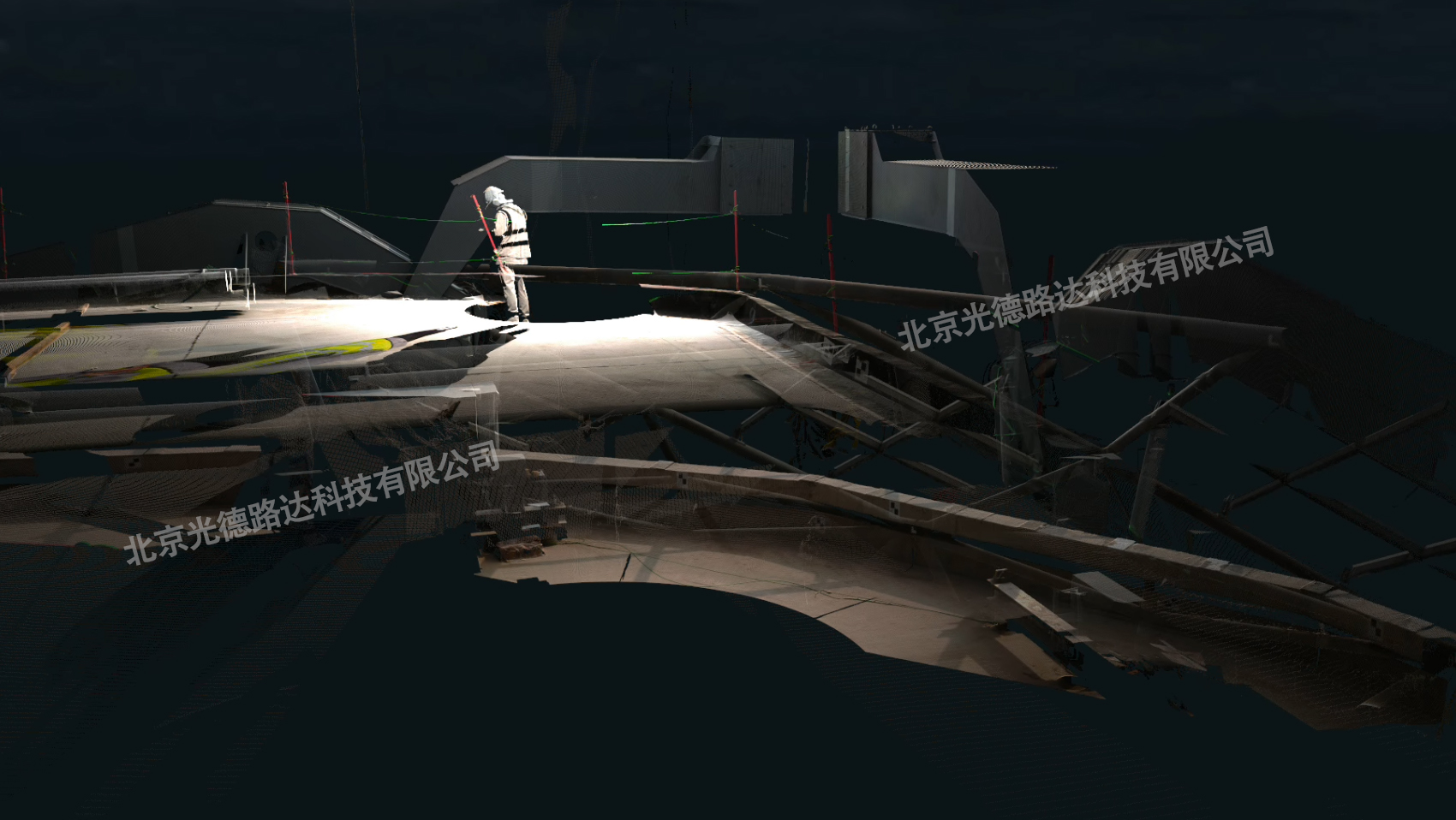

      作业人员携带三维激光扫描设备进场，依据钢结构空间布局规划扫描站位，对高空曲面、异型铸钢节点、主次钢梁交叉区域、支座连接部位全覆盖扫描。设备以非接触方式快速采集百万级高密度三维坐标点，完整捕捉构件外形尺寸、焊接缝隙、安装偏差、形变位移等全部实体信息，无需接触构件，高空、狭小夹层等危险区域均可快速完成采集，大幅降低现场作业风险。


（二）点云数据预处理

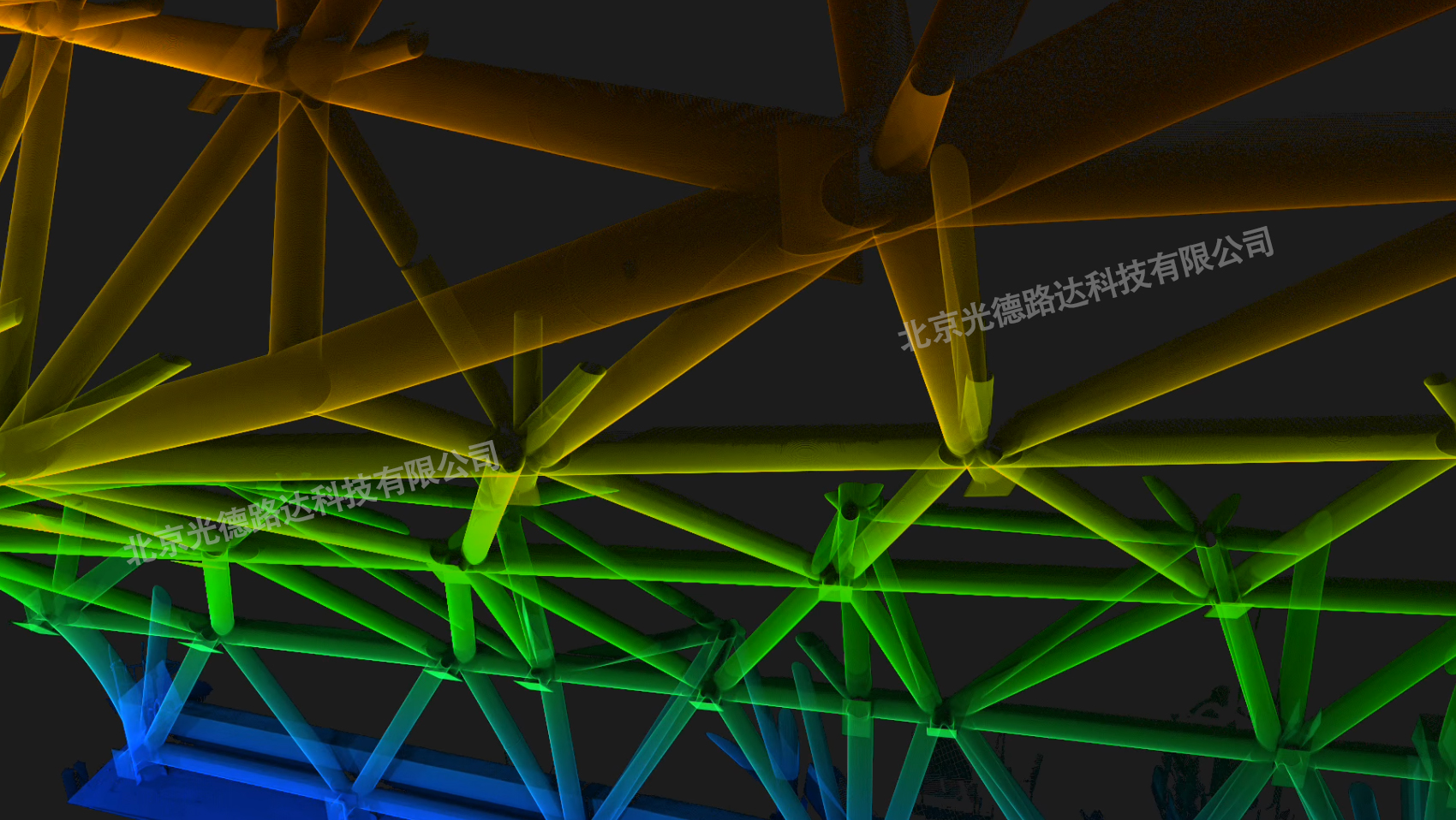

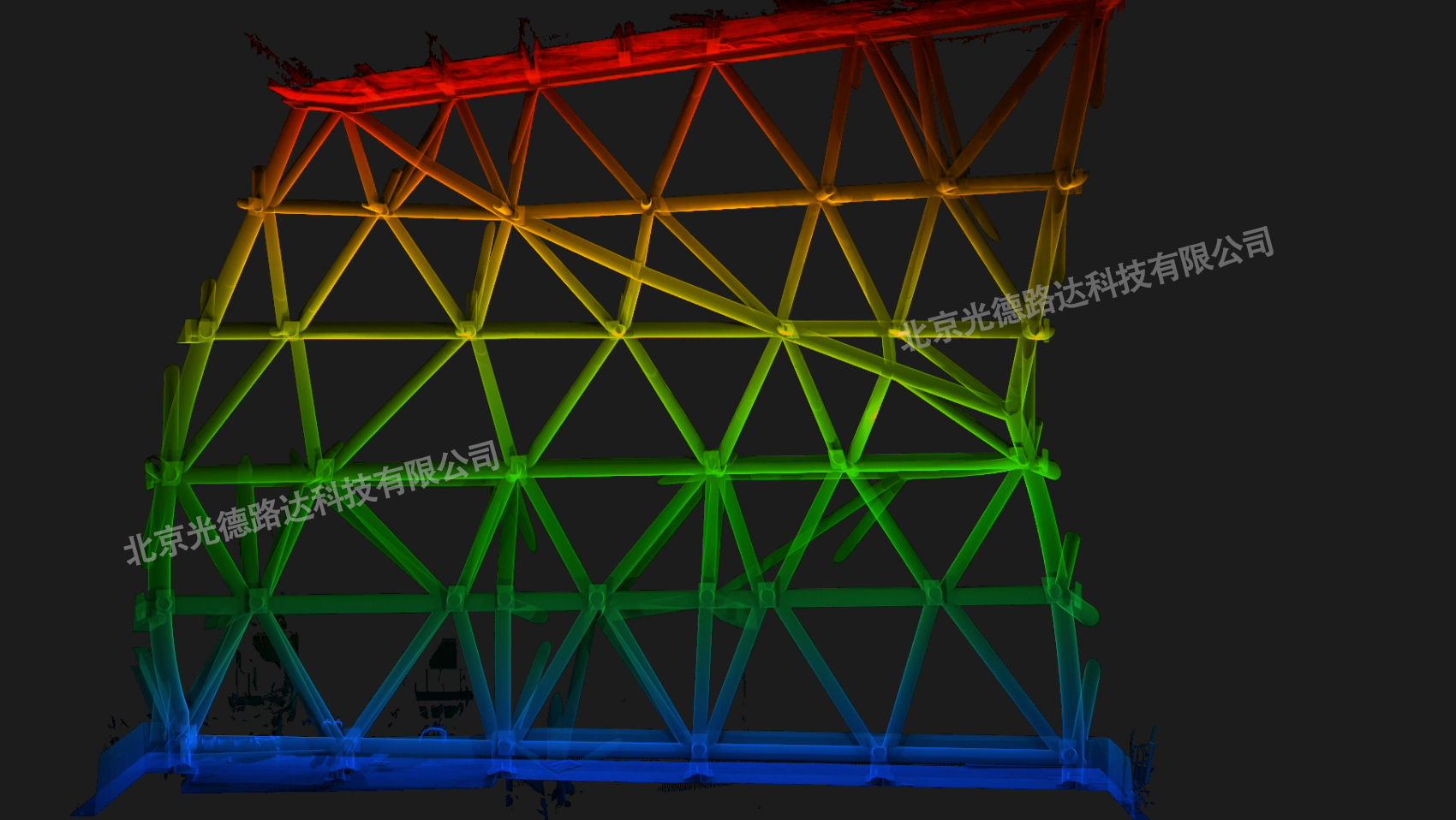

      采集原始点云包含现场脚手架、施工器械、杂物等冗余噪点，通过专业点云处理软件完成点云拼接、降噪、去杂、坐标统一校准，剔除无效数据，对齐多站点扫描数据，形成完整、纯净的钢结构整体点云模型，统一工程坐标系，保障后续建模数据基准一致。


（三）三维实体模型重构

      基于处理完成的点云载体，开展逆向建模工作。针对异形曲面钢梁、不规则铸钢节点、变截面钢构件，贴合点云轮廓精准绘制实体模型，还原构件真实弧度、扭转形态、连接板开孔位置、焊缝尺寸。建模过程同步提取构件尺寸、空间坐标、相对位置等参数，模型精度可达毫米级，完全匹配现场实体钢结构真实状态。


（四）模型数据数字化应用对接

      完成的三维模型可直接导入 BIM 设计软件、施工管理平台，实现多环节数据互通。对比原始设计模型可快速校核现场施工偏差；导出构件尺寸数据用于工厂二次加工修正；依托模型开展施工碰撞模拟，提前规避钢梁交叉冲突；竣工阶段可作为数字化竣工档案留存，为后期运维、检修、改造提供精准三维数据依据。


三维扫描建模技术核心应用优势

      其一，精度与完整性优势突出，高密度点云无死角覆盖异形结构所有细节，毫米级建模精度杜绝人工测量累积误差，从源头减少构件加工、现场拼装返工。其二，作业效率大幅提升，传统人工测绘数周的工作量，三维扫描仅需 1 至 3 天即可完成现场采集，压缩外业工期，降低人力与设备租赁成本。其三，作业安全性更高，无需搭设大量高空测量脚手架，远距离扫描即可完成高空异形钢结构数据采集，减少高空作业安全事故风险。其四，数字化价值延伸广泛，三维模型贯穿设计复核、施工管控、竣工验收、后期运维全生命周期，构建钢结构数字化资产，契合建筑行业数字化转型发展趋势。


工程实际应用场景

      在大型会展中心曲面屋面钢结构、体育场馆流线型钢网架、城市地标异形幕墙龙骨、异形铸钢节点桥梁等工程中，三维扫描建模均发挥关键作用。施工阶段用于实测实量，对比设计模型排查安装偏差；构件加工前逆向建模修正尺寸，保证预制构件精准适配现场；改造修缮项目中，快速获取老旧异形钢结构现状数据，支撑加固改造方案设计；竣工验收阶段，三维模型作为可视化数字化档案，满足住建部门数字化交付标准，解决异形钢结构二维图纸无法完整还原实体形态的行业难题。

      异形钢结构造型复杂、空间形态无规律的特性，决定传统测量手段已无法适配现代化工程建设需求。三维扫描逆向建模技术以高精度、高效率、全要素采集的核心优势，解决异形钢结构测绘、建模、数字化管控的系列痛点，打通实体工程到数字模型的数据通道。随着三维扫描设备轻量化、建模软件智能化持续升级，该项技术将深度融合 BIM、数字孪生系统，实现钢结构施工实时监测、全生命周期数字化管理，持续推动异形钢结构工程向高精度、数字化、智能化方向发展，成为高端地标建筑工程不可或缺的数字化技术支撑。
