炼钢厂三维扫描建模：复杂工业车间的数字化解决方案

        炼钢厂是工业设施中空间复杂度最高的场景之一。转炉、连铸机、天车系统、除尘管道、多层钢结构平台，在高温高粉尘的环境下密集排布。要在这样的空间里完成精准测绘，传统手段的局限会被放大到极致。

        人工逐点测量不仅效率低，很多区域还存在安全隐患。更重要的是，设备改造和产线升级需要的不只是单个设备的尺寸，而是整个车间的空间关系数据。这些数据用传统方式几乎无法完整获取。三维激光扫描技术提供了一种更安全、更完整的解决方案。我们在一个炼钢厂车间中完整走了一遍扫描建模流程，本文进行技术梳理。

        本次扫描对象是一座运行多年的炼钢厂主车间。车间内包含转炉、连铸机、钢包车、天车轨道、除尘系统及多层操作平台，设备密集、空间交错。对其进行高精度三维建模，旨在为后续的产线改造、设备维护和空间管理提供完整的基础数据。

        外业采用地面式三维激光扫描仪，根据车间空间布局和设备分布，分区段规划站点。转炉周围、连铸机上下、天车轨道两侧，分别布设扫描站点，确保多层空间的完整覆盖。对设备连接节点、管线交汇处等关键部位，单独加密扫描。单站扫描约两到三分钟，激光以每秒百万点级的速度，无差别记录设备表面、钢结构、管线的空间坐标和反射强度信息。部分粉尘浓度较高的区域，采用增加站点数量和调整扫描角度的方式，保证数据完整性。

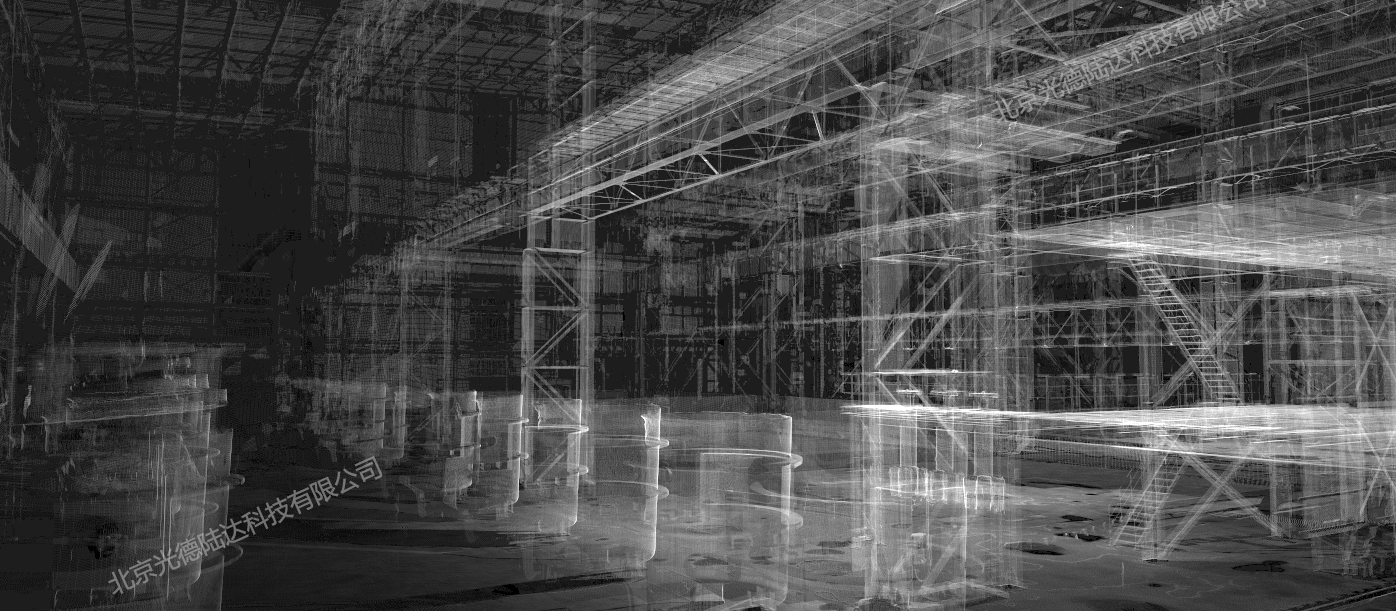

        内业处理阶段，将全部站点云数据导入专业软件，通过特征匹配算法完成多站点配准，生成统一坐标系下的完整车间点云模型。对粉尘干扰产生的噪点进行滤波处理，保留有效数据。在点云基础上进行三维表面模型重建，最终得到毫米级精度的车间实景三维模型。设备与设备之间、设备与钢结构之间、管线与平台之间的空间关系，均在模型中真实呈现。

        三维数字模型建成后，车间测绘从“现场作业”变成了“室内数据提取”。转炉与连铸机的相对位置、天车轨道的走向和标高、除尘管道的路由和管径，在模型上直接测量获取，无需反复进场。从模型中可直接导出车间平面布置图、设备定位图、管线轴测图等成果，为改造设计提供精准的空间依据。碰撞检测是三维模型在炼钢厂改造中的一个重要应用。新设备的安装位置、新管线的走向，可以在模型中进行空间模拟，提前发现潜在的干涉问题。这在传统二维图纸上几乎无法完成，因为图纸无法完整表达多层空间的交叉关系。在三维模型里，高度、间距、角度全部可量可查，改造方案的可行性在进场前就能验证。

        安全评估也有了量化工具。逃生通道的宽度、消防设施的覆盖范围、危险区域的隔离距离，在模型中可以精确标注和测量。对于炼钢厂这类高风险生产环境，这些数据不仅用于设计，也是安全管理的重要基础。更重要的是数据的持续可用性。一次扫描建立的是车间现状的数字基线。产线调整或设备更新后，对变动区域进行局部补扫，更新到原有模型中，数字档案就能和现场状态保持同步。这对于需要频繁进行产线优化的钢铁企业，是一项长期可用的数字资产。

        炼钢厂的数字化不是空中楼阁，它需要从车间现状的精准记录开始。三维扫描技术解决了复杂工业空间测绘中最基础也最棘手的问题：怎么把现场完整地变成数据。我们持续深耕三维扫描在工业领域的应用，致力于为每一座工厂建立精准可用、经得起时间检验的数字档案。下次车间要改造，是先停半天进去量，还是打开模型直接规划？答案不言自明。
