风电机舱三维扫描：密闭设备空间的高精度数字化

       风力发电机的运维挑战，一半在塔筒，一半在机舱。机舱位于塔筒顶端，是一个封闭的紧凑空间，内部密集排布着齿轮箱、发电机、控制柜、液压站、润滑系统及大量管路和线缆。在这个有限的空间里，每一台设备的安装位置、每一段管路的走向、每一处检修间距，都直接影响日常维护的效率和安全性。

       机舱测绘的难点在于：空间小，设备多，人进去之后活动受限，传统测绘工具施展不开。三维激光扫描的非接触式采集能力，恰好解决了这个问题。我们近期对一台风机机舱完成了内外一体化的三维扫描建模。本文梳理技术路径与应用价值。

       本次扫描对象是一台风力发电机的机舱层，包含机舱内部全部设备——齿轮箱、发电机、主轴承、液压站、控制柜、润滑管路及电缆桥架，以及机舱外壳结构。扫描目标是建立机舱内外一体化的高精度三维模型，为设备检修空间评估、管路干涉检查和舱体结构检测提供精准数据。

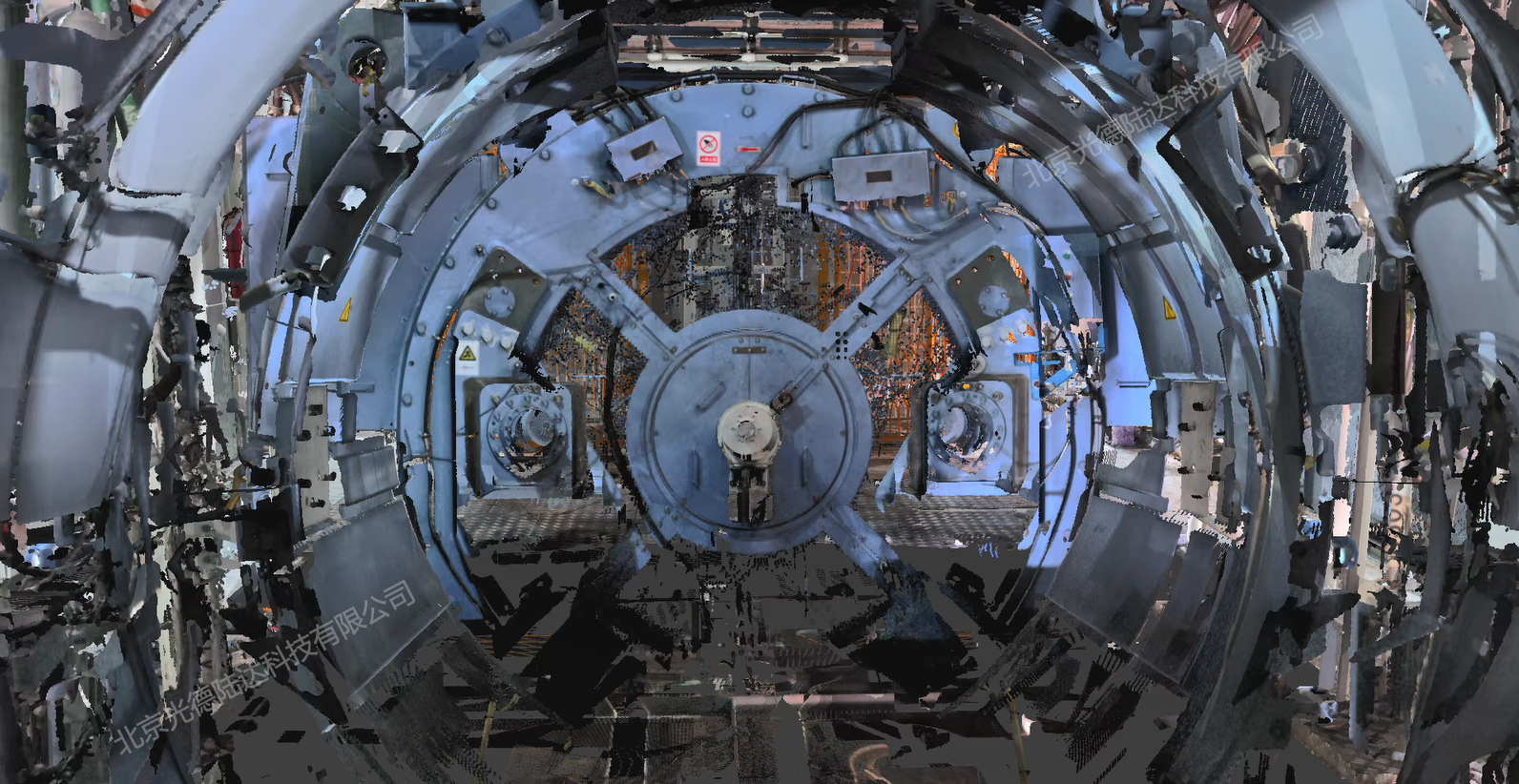

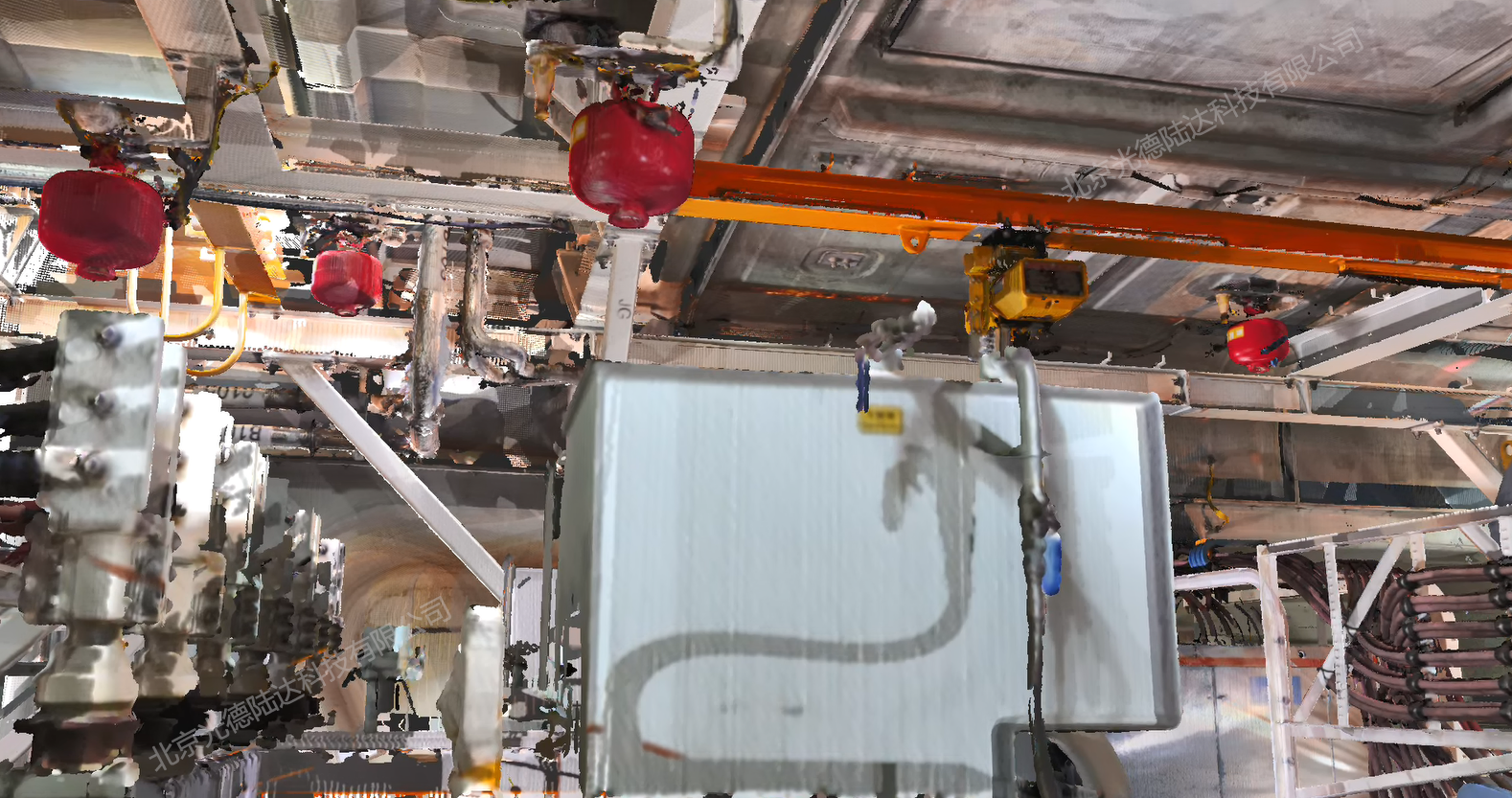

       外业采用地面式三维激光扫描仪，设备直接架设在机舱内部，多点位采集。由于机舱空间有限，站点间距需紧凑布置，确保设备背部和管路密集区域无扫描死角。扫描仪体积小巧、架设灵活，在设备缝隙和管路间隙中也能找到合适的架设位置。单站扫描约两到三分钟，激光以每秒百万点级的速度，完整记录齿轮箱外形、发电机表面、液压管路走向、控制柜位置、电缆桥架排布及舱壁结构的空间坐标。内部采集完成后，在机舱外部补充架站，扫描舱体外壳和与塔筒的连接部位。内业处理阶段，将内部和外部全部站点云数据通过特征匹配算法完成配准，生成统一坐标系下的机舱内外一体化点云模型。经过滤波去噪和三维表面重建，最终得到毫米级精度、涵盖内部设备与外部结构的三维数字模型。虚实结合的渲染方式，直观展示了机舱内部设备布局与外部舱体结构的空间关系。

       三维模型的第一个直接应用，是检修空间评估。风机机舱内部，齿轮箱与舱壁之间、发电机与控制柜之间、液压站与管路之间，每一处间距都关系到检修人员能否正常操作。传统方法需要人工逐处测量，且容易遗漏关键位置。三维模型建成后，任意两点间距一键提取，检修空间的充裕度和风险点全部量化呈现。

       管路干涉检查是另一个重要用途。机舱内液压管路、润滑管路、冷却管路纵横交错，长期运行后管路固定支架可能松动，管路之间可能出现非预期的接触和磨损。三维模型完整记录了管路的空间走向和支架位置，技术人员在模型上即可完成管路干涉排查，定位潜在风险点。舱体结构检测同样从模型中受益。机舱外壳长期承受风载荷和振动，法兰连接处和焊缝位置可能出现微变形或裂纹。本次扫描记录了舱体结构的完整几何数据，后续定期扫描建模叠加比对，可以精确判断舱体结构的变化趋势。从设备管理的角度看，这套机舱内外一体化的三维模型，是一份可持续更新的数字资产。每次大修或设备更换后，对变动区域补扫更新，数字档案就能与机舱实际状态保持同步。

       风电机舱的数字化，难点始终在于如何在狭小密闭的空间里完整获取数据。三维扫描的非接触式采集能力，让这个难题有了高效的解法。从内部设备到外部舱体，一套模型完整记录，为风机的精细化运维提供可靠的数据底座。
