洞穴勘测三维点云扫描：完整空间数据的高精度获取方案

       洞穴勘测是地质调查、溶洞保护、旅游开发等领域的共同需求。与传统地表测绘不同，洞穴内部空间形态复杂、光照条件差、可达性受限，常规测绘手段在洞内作业时面临诸多制约。洞穴空间的完整数据获取，长期依赖人工逐步测量和影像记录，效率和精度都难以满足专业分析的要求。
       三维点云扫描技术为洞穴勘测提供了一套高精度的数据获取方案。通过激光扫描获取的毫米级点云数据，完整记录洞穴内部的空间形态和表面细节，为后续的地质分析、稳定性评估和开发规划提供可靠的数据基础。我们近期完成了一个洞穴勘测项目，本文以此为案例进行技术梳理。

项目概况
       本次扫描对象是一个天然洞穴，内部空间形态复杂，洞壁表面凹凸不平，底部有堆积物分布，洞顶存在岩体形态变化。扫描目标是建立洞穴完整的三维点云模型，精确记录洞腔空间形态、断面尺寸、内部高差等关键数据，为地质分析和保护规划提供空间数据支撑。

技术路线
       外业采用地面式三维激光扫描仪，沿洞穴走向分段布设站点。洞穴内部空间狭窄且形态不规则，站点间距需根据洞腔宽度和转折角度灵活调整。扫描仪架设在洞腔相对开阔的位置，向四周多角度采集。洞壁表面、洞顶岩体、底部堆积物，全部纳入采集范围。
       单站扫描约两到三分钟，激光以每秒百万点级的速度，完整记录洞穴内壁的全部空间坐标。非接触式采集方式，对洞穴环境不产生任何干预。由于洞穴内部无自然光照，扫描仪的工作不受光照条件影响，数据质量稳定。
       内业处理阶段，将各站点云数据通过特征匹配算法完成配准，生成统一坐标系下的完整洞穴点云模型。对扫描过程中产生的噪点进行滤波处理，保留有效洞穴表面数据。最终生成的点云模型精度控制在毫米级，通过高精度三角网格呈现洞壁表面的几何形态。

成果表达

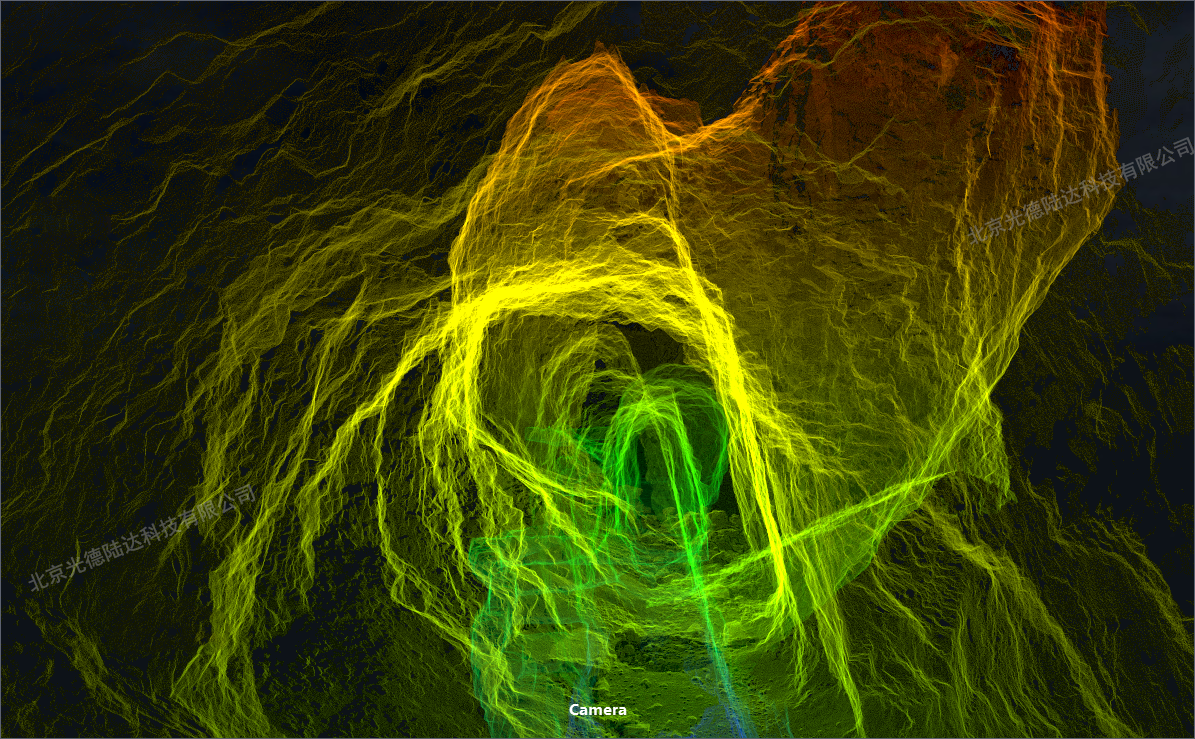

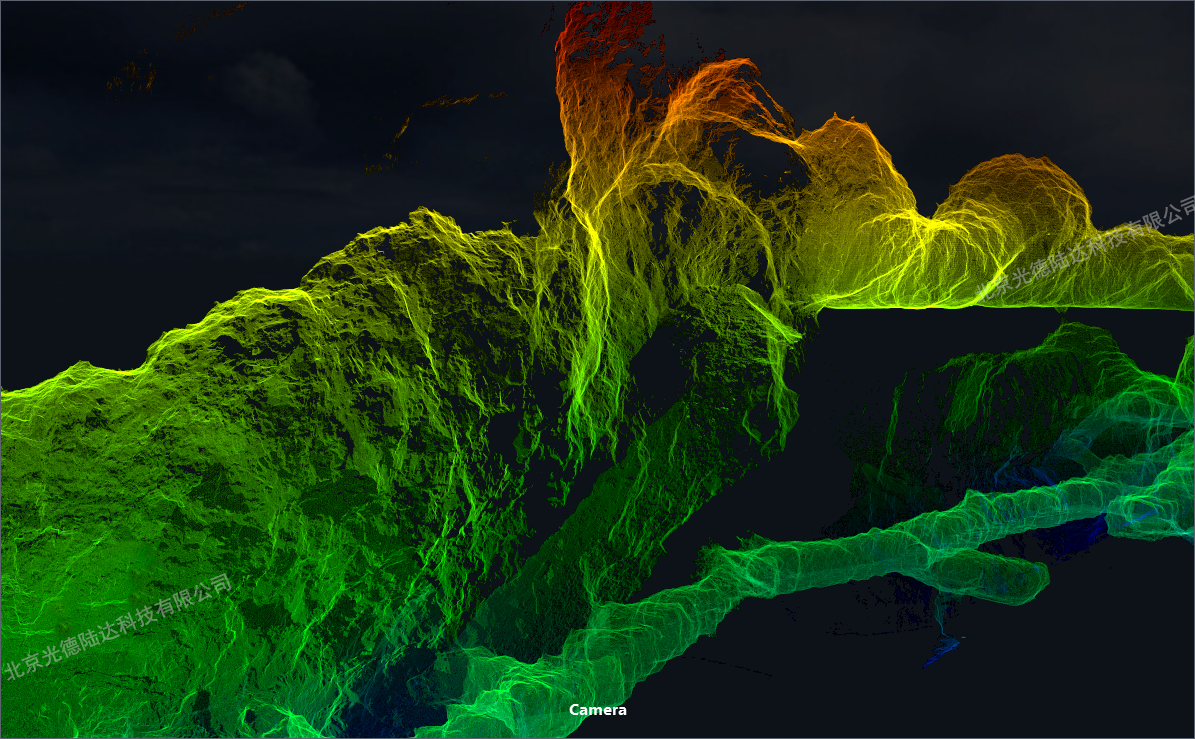

       点云模型采用高程色阶分层着色方式呈现洞穴内部的空间结构。地面低洼区域以冷色调标注，洞顶高处以暖色调呈现，中间高程层次分明。这种表达方式使洞穴内部的高差变化和空间形态以直观的视觉效果呈现，专业人员在模型上可以快速识别地形变化和空间特征。
三角网格模型详细展示了洞壁的每一处凹凸、洞顶的岩体形态、底部的堆积物轮廓。复杂空间结构在数据层面完整呈现，为地质分析提供了可靠的几何基础。

应用价值
       三维点云模型为洞穴勘测提供了完整的数据基础。洞腔容积计算方面，基于点云数据可以精确计算洞穴内部空间容积，为旅游开发容量评估和地质研究提供数据支持。断面尺寸提取方面，任意位置的洞穴断面尺寸可直接从模型中提取，用于分析洞穴的空间变化规律。内部高差分析方面，高程色阶数据可直接用于洞穴内部的地形分析，识别低洼积水区域和潜在危岩位置。
       数据兼容性方面，点云模型可导入专业地质分析软件，支撑洞穴稳定性评估、水文分析和旅游开发规划等深度应用。一套数据，多种专业用途。

结语
       洞穴勘测的数字化，核心在于空间数据的完整性和精确性。三维点云扫描技术以毫米级精度完整记录洞穴内部空间，为所有后续专业分析提供了统一的数据基础。这套点云模型，是洞穴保护和开发的可靠依据。
