动力车间三维扫描：空压站与水处理站一体化数据采集

       工厂动力车间是生产运行的能量核心，空压站提供压缩空气，纯水和水处理站提供工艺用水，两者通常联合布置在同一站房内。压缩机组、干燥器、储气罐、纯水罐体、过滤设备、加药装置和输送管道在有限空间内密集排布，形成复杂的设备与管线网络。
       这类联合站房的测绘难点在于功能分区多、设备类型杂、管道交叉密。空压站和水处理站虽然同在一个站房内，但设备规格、管道材质、接口标准各不相同，传统测绘需要分组分项进行，数据统一性难以保证。三维激光扫描的全要素采集能力，为联合站房的一体化数字化提供了解决方案。我们近期对一个工厂动力车间完成了三维扫描建模，本文梳理技术路径与应用价值。

项目概况

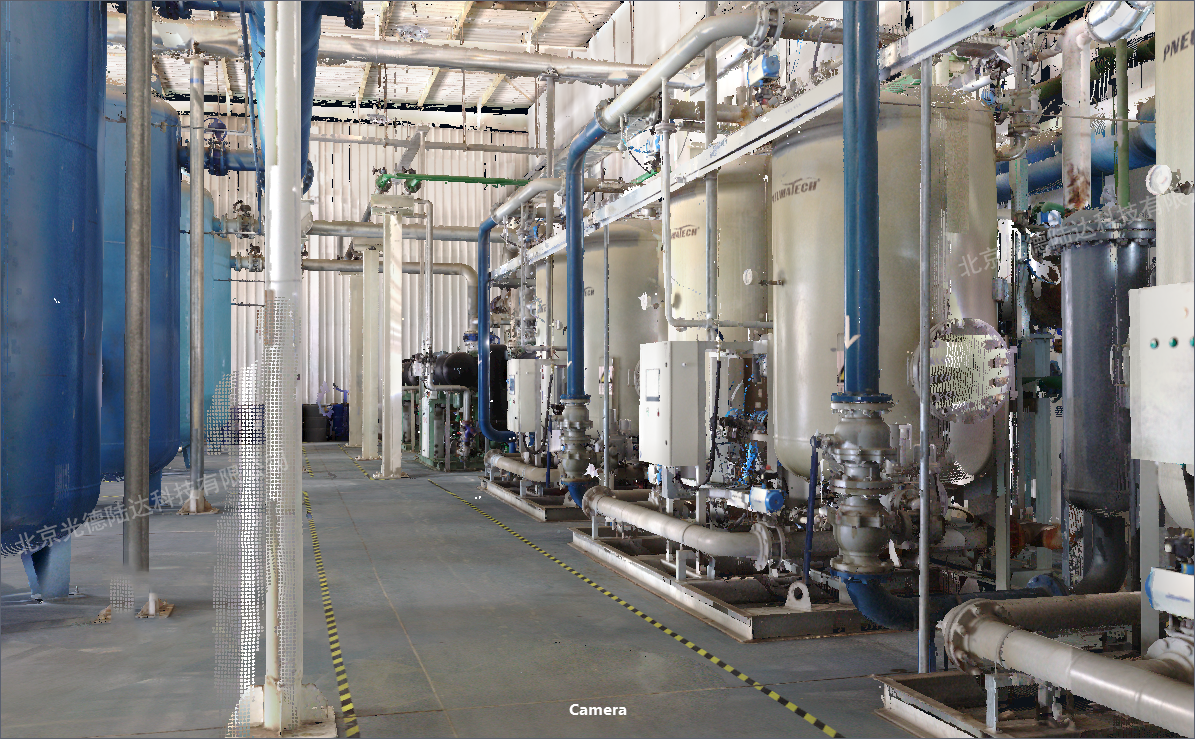

       本次扫描对象是一个工厂动力车间，包含空压站和纯水/水处理站两个功能区域。空压站内有压缩机组、干燥器、储气罐及冷却水管道；水处理站内有纯水罐体、过滤设备、加药装置及配套管路。两个功能区通过管道走廊连接，车间内管线分层排布，空间利用率高。扫描目标是建立车间全要素三维数字模型，为设备管理、管路改造和功能扩展提供统一的空间数据基础。
技术路线
       外业采用地面式三维激光扫描仪，根据车间功能分区分别布设站点。空压站区域围绕压缩机组建站，记录设备外形、管道接口和储气罐连接节点。水处理站区域在罐体之间架站，采集罐体定位、过滤设备布局和加药管路走向。管道走廊沿连接管线走向逐段扫描，记录两个功能区之间的管路路由和接口定位。
       单站扫描约两到三分钟，激光以每秒百万点级的速度，完整记录设备表面、管道走向、法兰接口和支撑结构的空间坐标。非接触式采集，不影响车间正常运行。两个功能区的扫描数据通过重叠区域的共同特征点关联，内业统一配准后形成完整车间点云模型。

成果表达

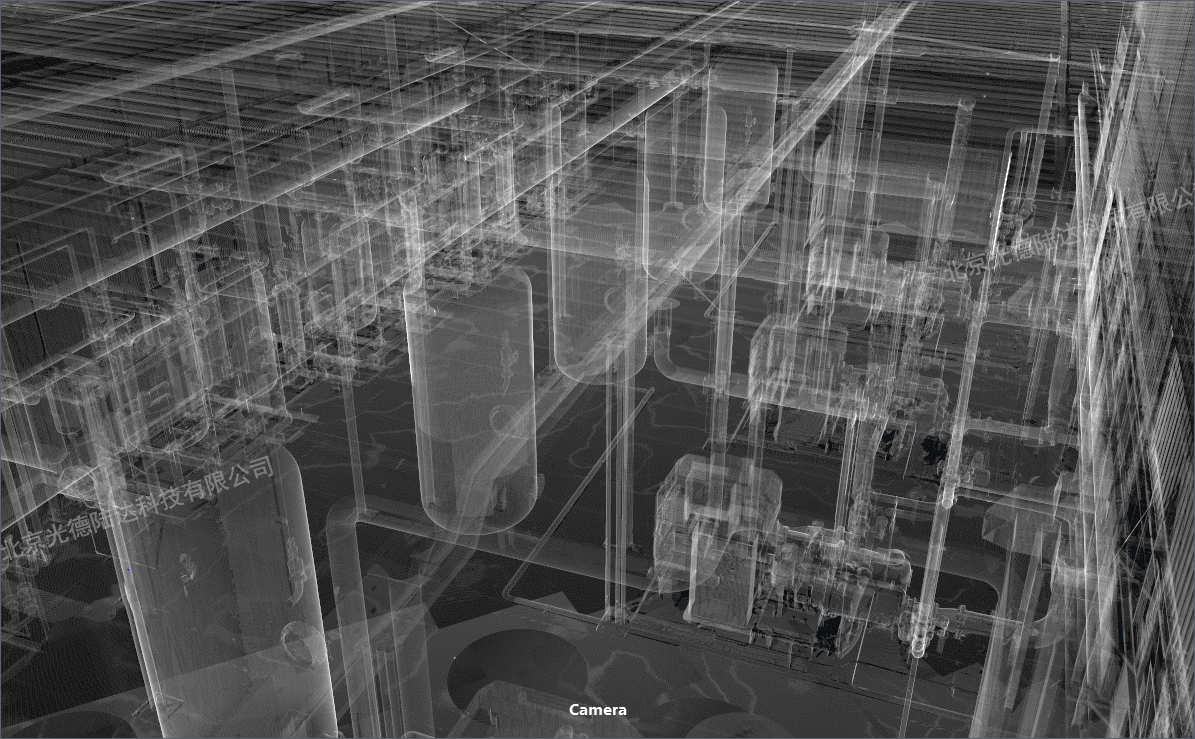

       点云模型完整呈现了动力车间的空间布局。空压站和水处理站的设备分组清晰，管道连接关系明确，功能分区在模型中一目了然。对关键设备的局部点云进行加密处理，空压机组的外形细节、水处理罐体的接口位置、加药管路的分支节点，均以毫米级精度呈现。
应用价值
       三维数字模型为动力车间提供了统一的空间数据基准。设备管理方面，压缩机组、水处理罐体、过滤设备等核心装置的位置、尺寸和接口信息在模型中可查可量，设备台账实现空间化。管路改造方面，新增管道或调整走向，在模型中模拟路由，与现有管线的干涉关系提前验证。功能扩展方面，车间需要增加新设备或调整分区布局，空间可用性在模型中直接分析。
       从长期运维看，这套模型可以持续更新。设备更换、管路调整后补扫局部区域，数字档案与现场保持同步。动力车间的数字化管理，由此建立了可靠的数据基础。
结语
       空压站与水处理站的联合站房，设备类型多、管线密、功能杂。三维扫描技术一次采集，把全部空间要素统一到一套数据中。这套三维数字模型，是工厂动力车间精细化运维和高效改造的可靠支撑。
