大跨度圆形穹顶三维扫描：在建结构的点云数据完整记录

       大跨度圆形穹顶是公共建筑和工业设施中空间形态最复杂的结构类型之一。环形屋面跨度大、起拱高，钢结构节点密集，施工过程中的空间形态变化需要持续监测。传统测绘手段在大跨度在建结构中面临数据获取效率低、曲面轮廓记录不完整等挑战。三维激光扫描技术以毫米级精度记录结构表面信息，为在建穹顶的空间数据获取和施工管理提供了高效方案。
       我们近期对一个大跨度圆形穹顶在建建筑完成了三维扫描，用点云数据完整记录了环形屋面结构。本文以此为案例进行技术梳理。

项目概况
       本次扫描对象是一个大跨度圆形穹顶在建建筑，主体为巨型环形屋面结构，包含环形钢构、支撑结构和连接节点。建筑正处于施工阶段，结构形态随工程进度变化。扫描目标是建立穹顶结构的全要素点云模型，完整记录环形屋面的空间形态、钢结构节点的定位和施工标高数据，为施工监测、结构检测和后续管理提供数据基础。
技术路线
       外业采用地面式三维激光扫描仪，围绕穹顶结构分区域布设站点。穹顶内部和外侧分别架站，覆盖环形屋面的内外表面。钢结构节点区域加密扫描，记录节点连接方式和杆件截面。在建施工区域根据工程进度调整扫描范围，确保结构变化部位的数据完整。
       单站扫描约两到三分钟，激光以每秒百万点级的速度，完整记录钢结构表面、环形屋面和支撑结构的空间坐标。内业处理阶段，将全部站点云数据通过特征匹配算法完成配准，生成统一坐标系下的完整穹顶点云模型。点云数据以真彩色模式呈现结构轮廓，高程色阶模式展示施工标高分布，两种模式交替展示，空间信息表达完整。

成果表达

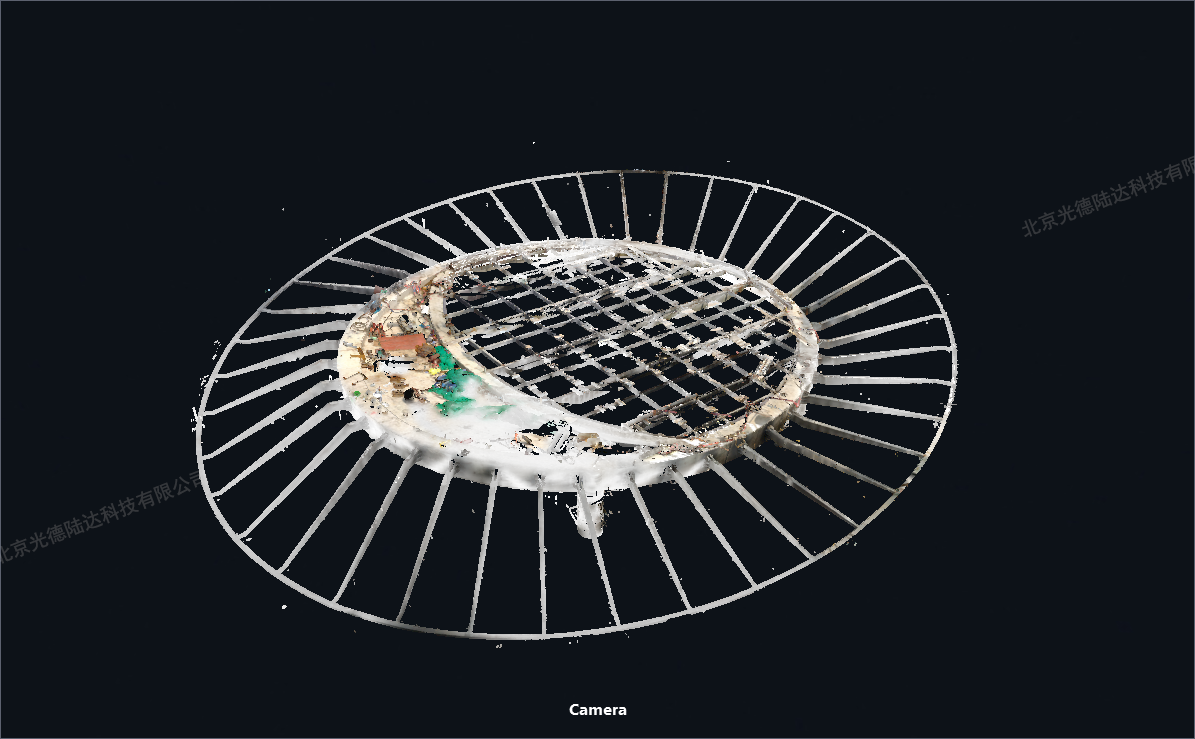

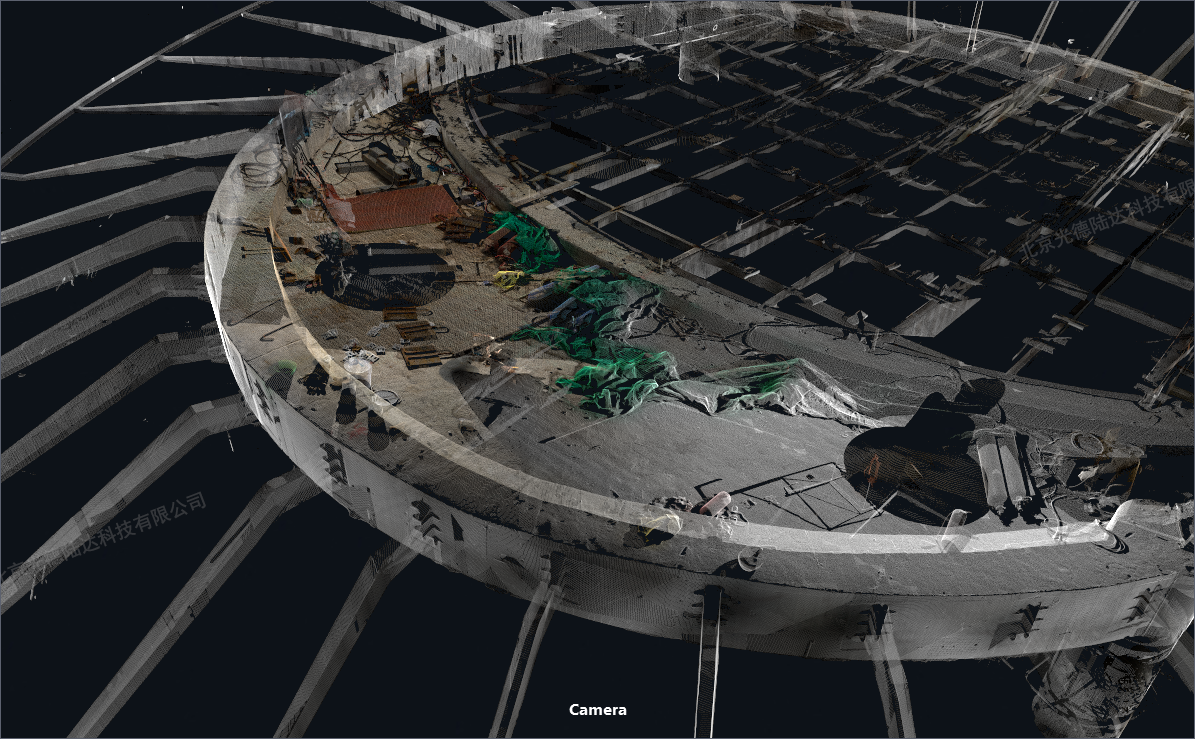

       真彩色点云模型完整呈现了穹顶结构的视觉形态，环形钢构、节点连接和施工状态清晰可见。高程色阶模式将空间标高数据可视化，红色对应结构高处，蓝色对应低处，施工标高变化一目了然。从点云模型中可提取任意位置的空间坐标，钢结构节点定位、支撑结构标高、环形屋面曲率等关键数据均可精确量测。
应用价值
       三维点云模型为在建穹顶的施工监测提供了数据基准。施工过程中结构形态的变化可通过多期扫描数据比对进行量化分析。钢结构节点的空间定位是否与设计一致、环形屋面的实际曲率与设计曲线的偏差，均可从模型中提取。结构检测方面，点云数据可用于分析钢构件的空间位移和变形趋势。施工管理方面，标高等数据的可视化表达让现场人员更直观地掌握结构状态。
结语
       大跨度圆形穹顶在建结构的三维扫描，解决了曲面轮廓完整记录和施工标高数据获取的核心问题。一套点云模型，为施工监测和结构检测提供了毫米级数据基准。我们提供大跨度结构三维扫描服务，欢迎同类项目咨询对接。
