钢结构栈桥三维扫描：点云虚实结合，毫米级还原结构全貌

       钢结构栈桥是工业与交通设施中常见的连接结构，承担设备通行、物料输送和管线跨越的功能。栈桥跨度大、结构细长，钢梁、支撑节点和连接螺栓密集分布，空间形态相对复杂。传统测绘方式受限于高空作业和细长结构的测量难度，难以高效获取完整的空间数据。三维激光扫描技术以非接触方式快速采集结构表面信息，结合虚实结合的可视化表达，为栈桥的数字化提供了高效方案。
       我们近期对一座钢结构栈桥完成了三维扫描，用点云数据完整记录了桥体结构。本文以此为案例进行技术梳理。

项目概况
       本次扫描对象是一座钢结构栈桥，包含主梁、支撑节点、连接螺栓、桥面结构和两端连接部位。栈桥跨度较大，结构细长，部分构件位于高空。扫描目标是建立栈桥全要素点云模型，记录钢梁走向、节点定位、跨距标高等关键数据，为后续的结构检测、改造规划和安全评估提供空间数据基础。
技术路线
       外业采用地面式三维激光扫描仪，沿栈桥走向分区域布设站点。桥体下方和两侧分别架站，覆盖主梁、支撑结构和连接节点。高空部位通过调整扫描仰角从地面获取数据，无需搭设脚手架。单站扫描约两到三分钟，激光以每秒百万点级的速度，完整记录钢结构表面和连接部位的空间坐标。

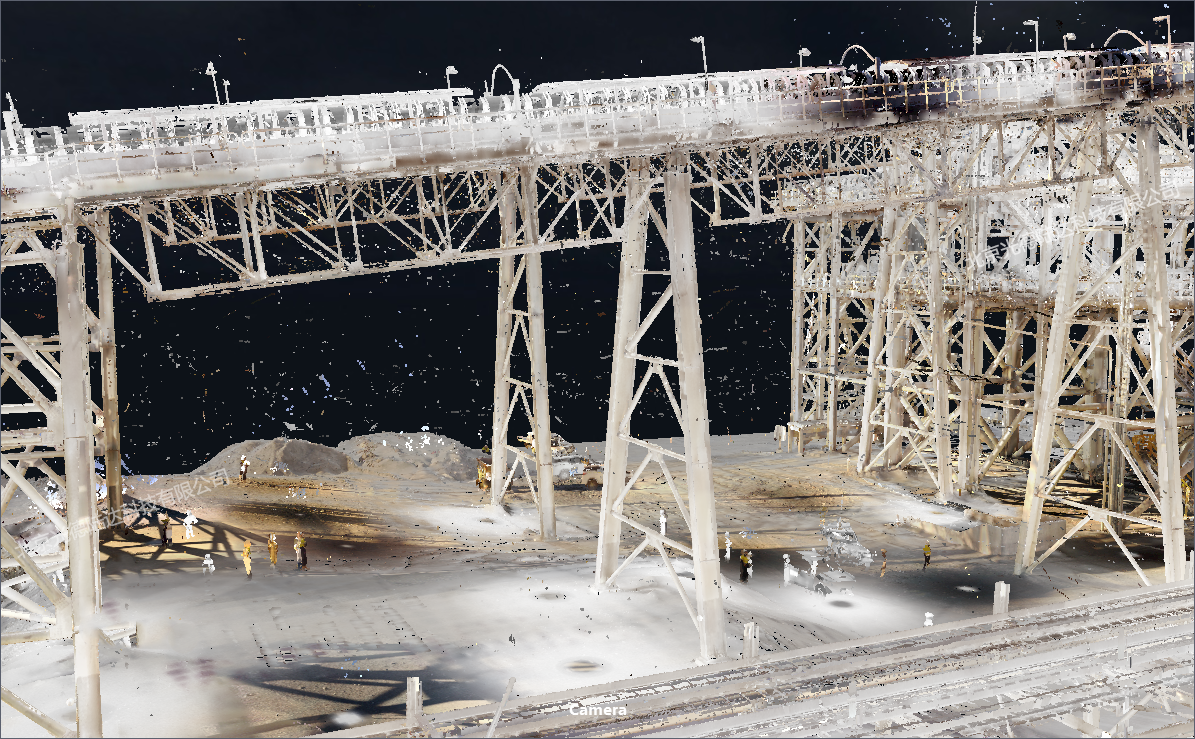

       内业处理阶段，将各站点云数据通过特征匹配算法完成配准，生成统一坐标系下的完整栈桥点云模型。点云数据与实景画面虚实结合展示，结构形态和空间关系直观呈现。通过滤波去噪，点云精度控制在毫米级。
成果表达

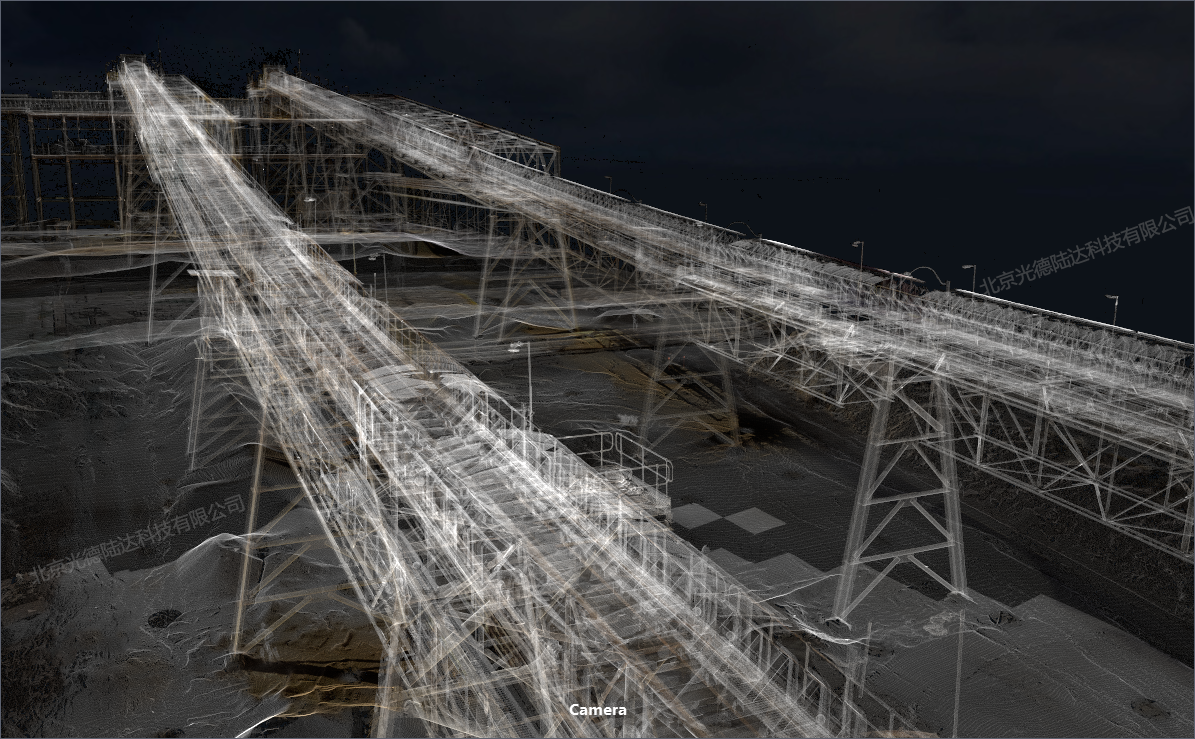

       点云模型完整记录了栈桥的钢梁走向、支撑节点分布和连接螺栓位置。虚实结合的表达方式，使点云数据与现场实景在视觉上对应，结构形态一目了然。从点云中可提取跨距、净空、节点定位等关键参数，钢梁的截面尺寸和支撑节点的空间坐标均可精确量测。

应用价值
       三维点云模型为栈桥的结构检测提供了数据基准。钢梁的空间位移、支撑节点的变形趋势，可通过多期数据比对进行量化分析。改造规划方面，栈桥的加固或扩建方案可在模型中进行空间预演，新增构件与现有结构的干涉关系提前验证。安全管理方面，桥下净空和通行空间数据可精确提取，为安全评估提供依据。
结语
       钢结构栈桥的三维扫描，以毫米级精度完整记录结构全貌，虚实结合的表达方式让空间数据直观可读。一套点云模型，为栈桥的检测、改造和安全管理提供了可靠基础。我们提供钢结构栈桥三维扫描服务，欢迎同类项目咨询对接。
