筒仓装车系统三维扫描

       大型原煤筒仓装车系统是煤炭储运环节中的关键设施，承担着煤炭储存、定量装载和快速外运的功能。系统由筒仓群、输送栈桥、定量装车站和装车通道组成，空间结构紧凑，设备类型多样，筒仓下料口与装车溜槽之间的对位关系直接影响装车效率和运行安全。传统测绘方式在这种多层立体空间中，筒仓内部结构难以测量，装车通道的净空数据和栈桥坡度难以完整获取。三维激光扫描技术以全要素采集的方式，将筒仓、栈桥、装车站和通道一次性纳入点云模型，为系统改造、设备维护和运行管理提供了可靠的数据基础。
       我们近期对某大型原煤筒仓装车系统完成了三维扫描，完整记录了系统空间。本文以项目实践为基础，梳理技术路径与成果价值。

项目概况
       本次扫描对象为一座大型原煤筒仓装车系统，包含筒仓群、输送栈桥、定量装车站、装车通道及配套钢结构。筒仓直径较大，下料口与装车溜槽对位关系紧密，装车通道需满足大型车辆通行要求。扫描目标是建立系统全要素点云模型，记录筒仓直径与下料口位置、装车通道净空尺寸、栈桥坡度及装车站钢构节点，为装车系统优化、设备维护和安全管理提供精确数据。
技术路线
       外业采用地面式三维激光扫描仪，根据系统布局分区域布设站点。筒仓区域在仓底和仓顶分别架站，记录筒仓几何形态和下料口位置。装车通道沿车辆通行方向多点位采集，记录通道宽度、净空高度和溜槽对位关系。输送栈桥沿走向逐段扫描，记录栈桥坡度和钢结构节点。定量装车站区域加密扫描，记录设备布局和钢构连接。

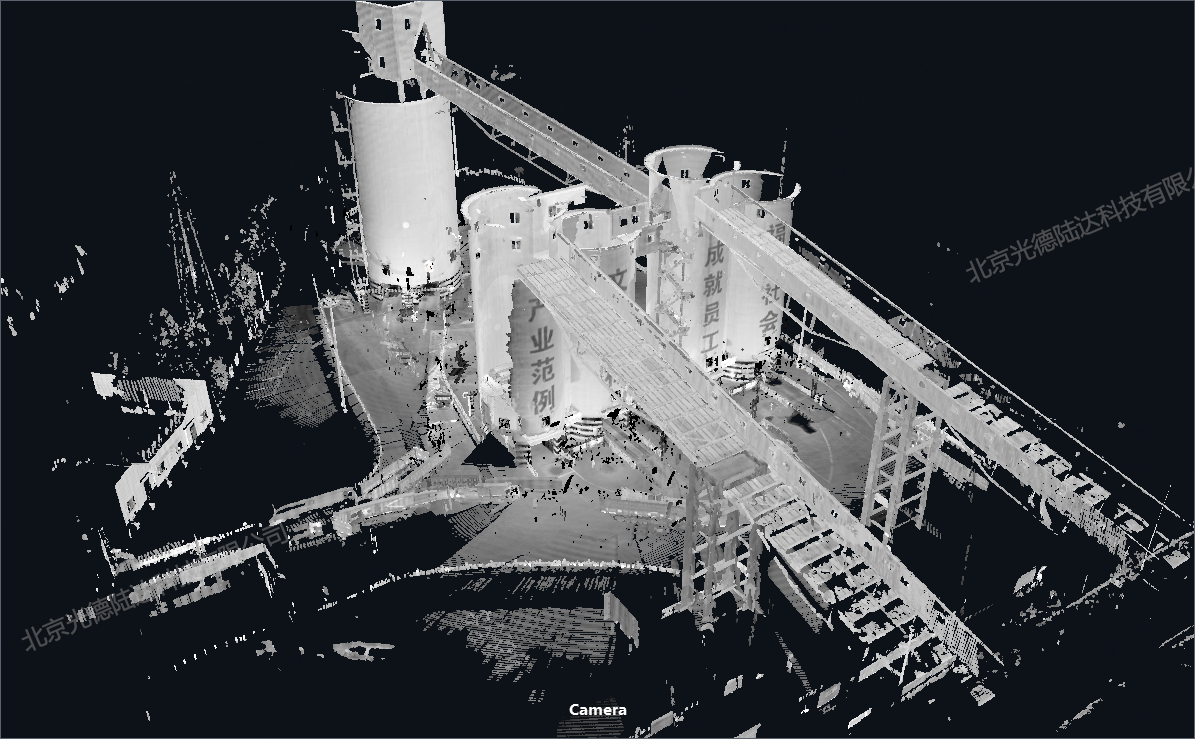

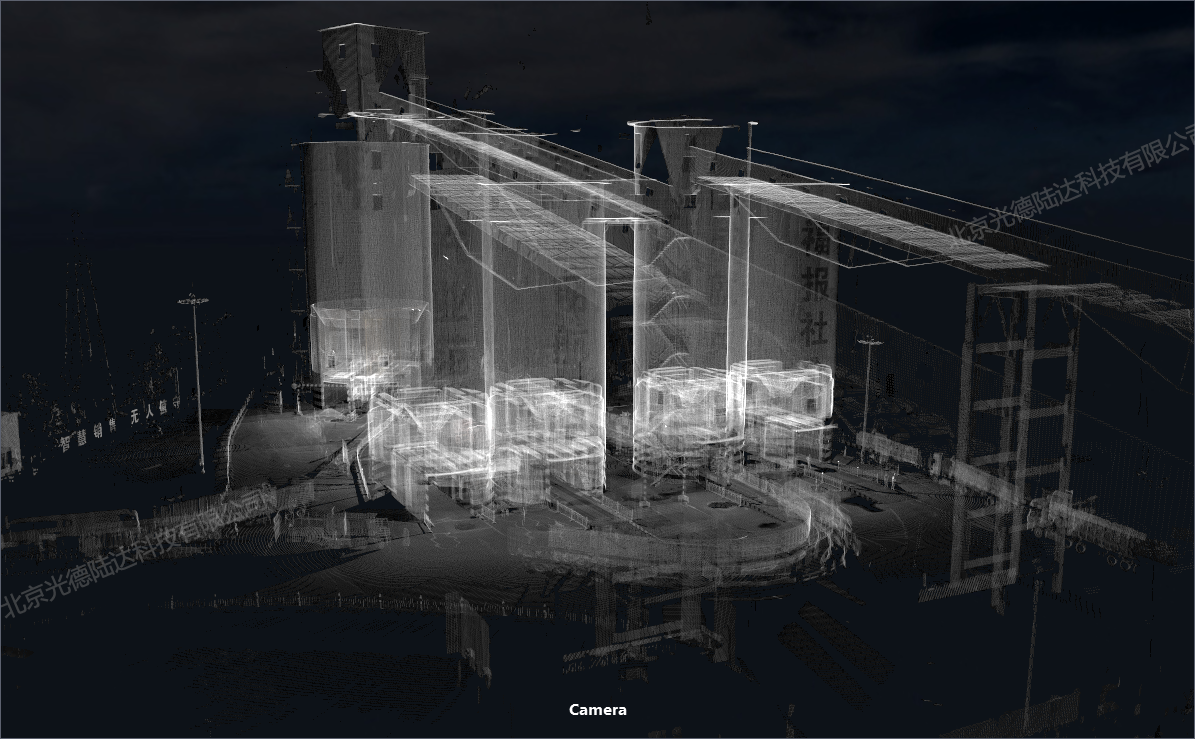

       单站扫描约两到三分钟，激光以每秒百万点级的速度记录空间信息。真彩色点云在偏黑白模式下清晰呈现结构轮廓，筒仓与装车系统的空间关系在模型中一目了然。内业处理阶段，各站点云数据通过重叠区域特征点统一配准，生成系统完整点云模型。经过滤波去噪后，筒仓直径、装车净空、栈桥坡度和钢构节点定位均可从模型中直接量取，精度控制在毫米级。

成果应用
       三维点云模型为筒仓装车系统的精细化管理提供了统一数据基准。在装车系统优化方面，装车通道宽度和溜槽对位关系可从模型中提取，为车辆通行和装载效率优化提供数据支撑。在设备维护方面，筒仓下料口位置、装车站钢构节点和栈桥坡度完整记录，检修人员无需反复现场测量。在改造规划方面，新增设备或调整装车流程可在模型中进行空间预演，干涉关系提前验证。
       AI生成的效果视频进一步拓展了模型的应用场景。在方案汇报和技术交流中，通过AI生成的系统优化效果和场景模拟，决策者可以更直观地理解改造方案的空间效果。从长期价值来看，这套点云模型是筒仓装车系统数字化运维的基础资产，后续可通过局部补扫更新模型，保持数字档案与现场同步。
结语
       大型原煤筒仓装车系统三维扫描将筒仓、栈桥和装车通道完整统一到一套模型中，为系统改造和数字化管理提供了可靠基础。我们提供筒仓装车系统三维扫描服务，欢迎同类项目咨询对接。
