石化工厂建造模块三维扫描数字化技术应用

       石化工厂建造模块是石油化工工程中的核心组件，通常包含工艺设备、管道系统、钢结构框架和配套仪表，在工厂内完成预制后运输到现场进行拼装。模块的建造精度直接影响现场拼装效率，管线接口的对位、设备基础的定位、钢结构连接点的尺寸，都需要精确控制。传统测绘方式在模块建造过程中，面临着设备密集、管线交错、空间紧凑等测量困难。三维激光扫描技术以全要素采集的方式，将建造模块的结构、设备和管线完整记录在点云模型中，为模块的建造验收、运输规划和现场拼装提供了可靠的数据基础。
       我们近期对某石化工厂建造模块完成了三维扫描，完整记录了模块空间。本文以项目实践为基础，梳理技术路径与成果价值。

项目概况
       本次扫描对象为一个石化工厂建造模块，包含工艺设备、管道系统、钢结构框架及配套仪表。模块空间紧凑，设备与管线密集交错。扫描目标是建立模块全要素点云模型，完整记录设备定位、管线走向、钢结构尺寸和空间净空，为模块验收、运输方案和现场拼装提供精确数据。
技术路线
       外业采用地面式三维激光扫描仪，围绕模块多点位布设站点。模块四周分别架站，覆盖外围钢结构和设备外形。管线密集区域加密扫描，记录管道走向、阀门位置和法兰接口。由于模块空间有限，扫描仪在设备间隙和管道下方灵活架设，确保数据无死角。单站扫描约两到三分钟，激光以每秒百万点级的速度记录空间信息。

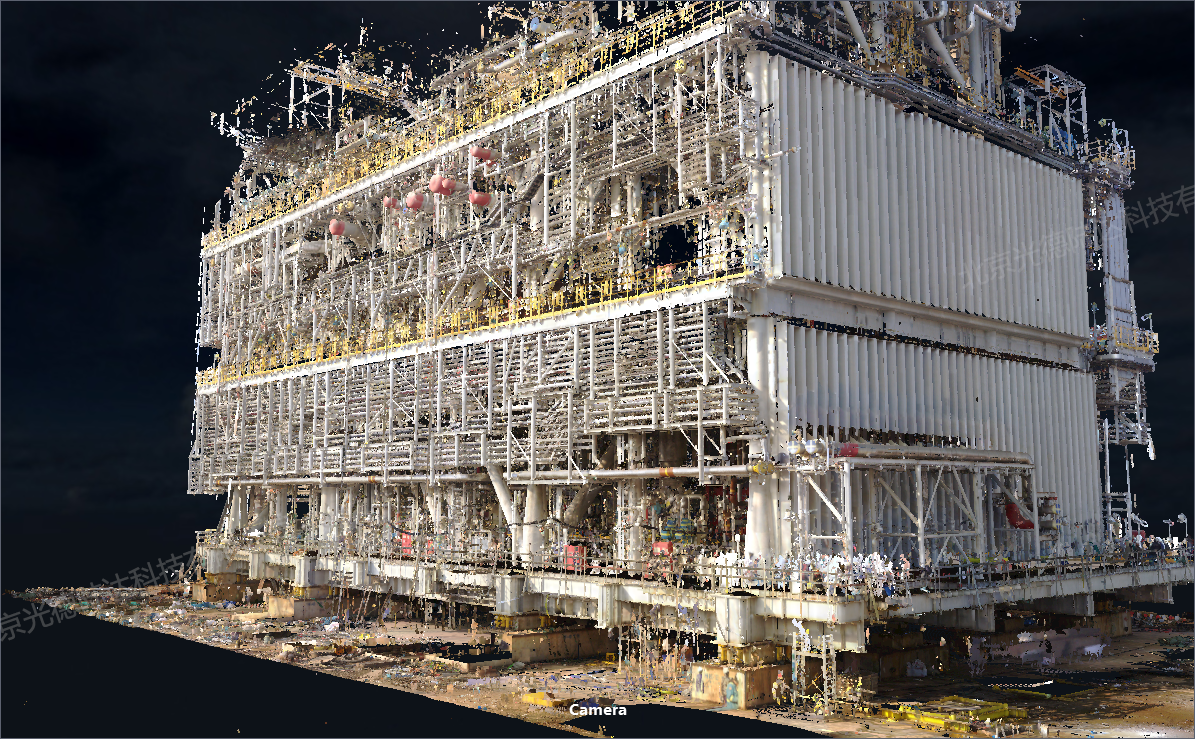

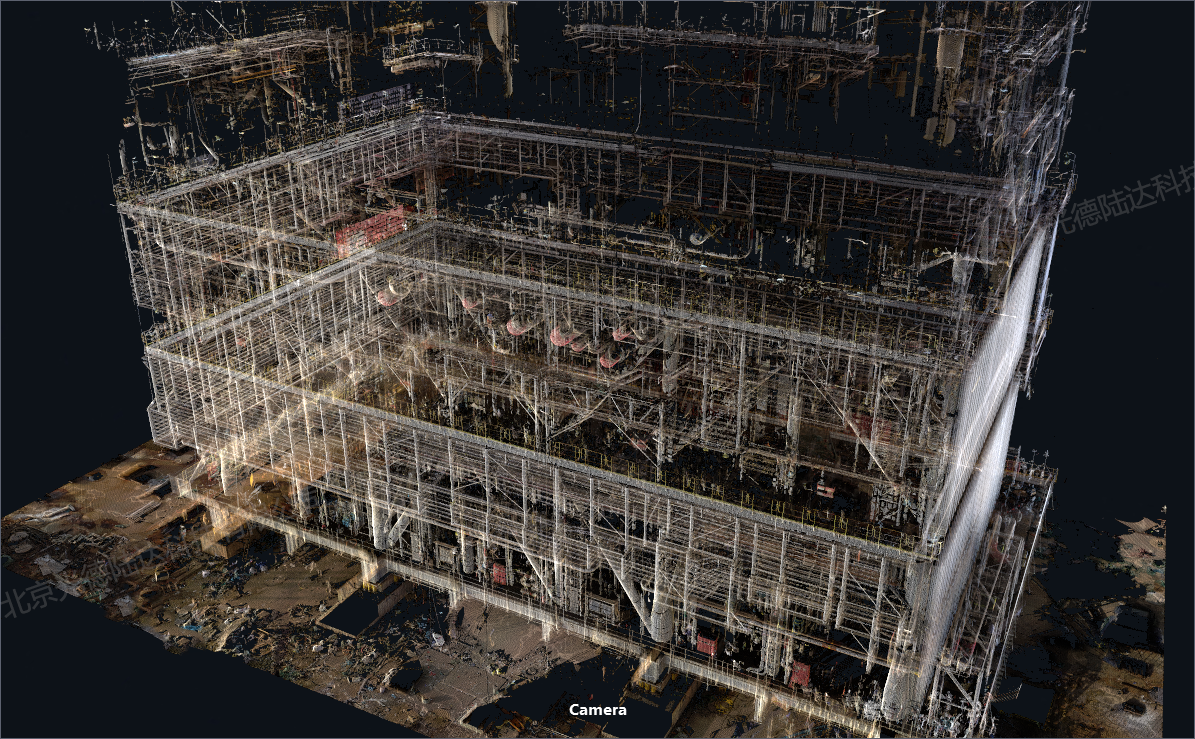

       内业处理阶段，各站点云数据通过重叠区域特征点统一配准，生成模块完整点云模型。经过滤波去噪后，点云以实景、真彩色和透视三种状态自然呈现。实景模式还原模块现场状态，真彩色模式保留设备和管道的真实颜色，透视模式让内部结构和管线布局清晰可见。三种状态围绕模块旋转展示，空间信息表达完整。
成果应用
       三维点云模型为石化建造模块的精细化管理提供了统一数据基准。在建造验收方面，模块实际尺寸与设计值的偏差可从模型中直接量取，管线接口位置和钢结构连接点的精度有据可查。在运输规划方面，模块外形尺寸和重心位置可从模型中提取，为运输方案提供数据支撑。在现场拼装方面，模块之间的接口对位关系在模型中提前验证，减少现场调整时间。
       从长期价值来看，这套点云模型是模块数字化交付的基础资产。模块在运输和拼装过程中发生变化后，可通过局部补扫更新模型，数字档案与实物保持同步。
结语
       石化工厂建造模块三维扫描将设备、管线和钢结构完整统一到一套点云模型中，为模块建造验收、运输规划和现场拼装提供了可靠基础。我们提供石化建造模块三维扫描服务，欢迎同类项目咨询对接。
