户外高压变电站三维扫描数字化

       户外高压变电站是电力系统中的关键节点，承担电压变换、电能分配和线路保护的功能。站内高压铁塔、母线、变压器、断路器等设备密集布置，空间关系复杂。传统测绘方式在变电站环境中面临两个核心难题：一是安全风险，带电设备附近人工测量受限，登塔作业风险更高；二是精度要求，设备间距、母线弧垂、铁塔垂直度等数据直接影响运行安全，测量精度要求高。三维激光扫描技术以非接触方式快速采集全要素空间数据，不停电也能完成数据采集，为变电站的改造规划、设备维护和安全评估提供了可靠的数据基础。
       我们近期对某户外高压变电站完成了三维扫描，完整记录了站内设备空间。本文以项目实践为基础，梳理技术路径与成果价值。

项目概况
       本次扫描对象为一座户外高压变电站，包含高压铁塔、母线系统、变压器、断路器、隔离开关及配套设备。站内设备类型多，空间布局复杂，部分区域为带电运行状态。扫描目标是建立变电站全要素点云模型，记录铁塔结构尺寸、设备间距、母线走向和空间净空，为改造规划、设备维护和安全评估提供精确数据。
技术路线
       外业采用地面式三维激光扫描仪，根据变电站布局分区域布设站点。铁塔区域围绕塔基多点位架站，调整仰角覆盖塔体全高。母线区域沿走向逐段扫描，记录母线弧垂和连接节点。设备区域围绕变压器和开关设备架站，记录设备外形和接线端子位置。由于变电站部分区域存在带电设备，扫描作业在安全距离外进行，非接触式采集方式避免了人工登塔和近距测量的安全风险。单站扫描约两到三分钟，激光以每秒百万点级的速度记录空间信息。

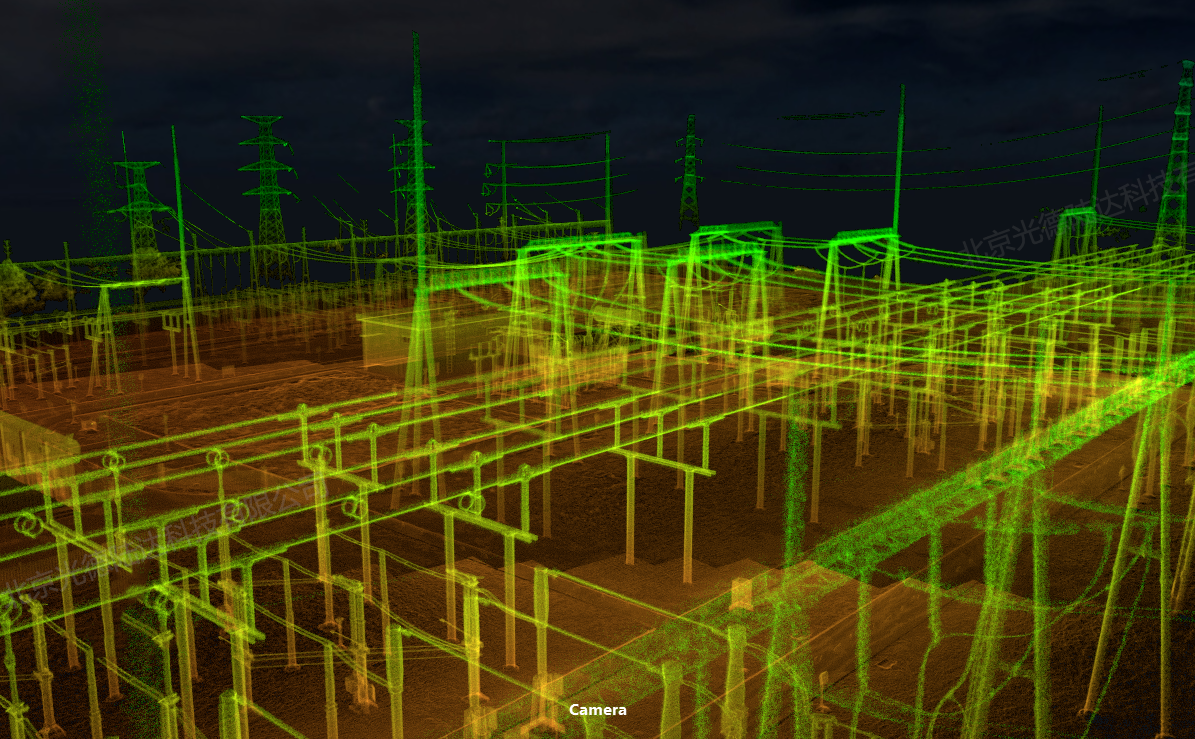

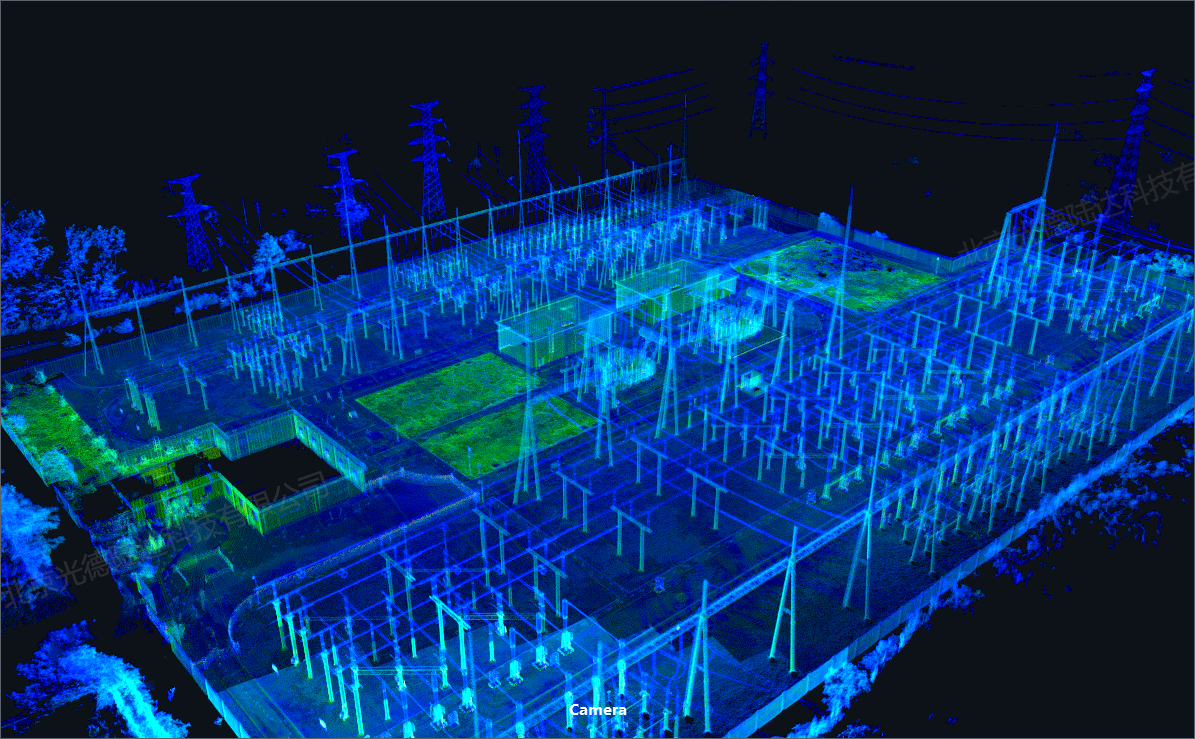

       内业处理阶段，各站点云数据通过重叠区域特征点统一配准，生成变电站完整点云模型。经过滤波去噪后，点云以真彩色和透视两种状态自然呈现。真彩色模式还原设备和结构的真实颜色，透视模式让内部结构和接线关系清晰可见。两种状态围绕变电站旋转展示，空间信息表达完整。

成果应用
       三维点云模型为高压变电站的精细化管理提供了统一数据基准。在改造规划方面，设备间距、母线弧垂和铁塔高度可从模型中直接量取，新增设备或线路调整在模型中进行空间预演，干涉关系提前验证。在设备维护方面，绝缘子串、法兰节点和接线端子位置完整记录，检修人员无需反复现场测量。在安全评估方面，铁塔垂直度、设备安全距离和通道净空可从模型中提取，为运行安全评估提供数据支撑。
       从长期价值来看，这套点云模型是变电站数字化运维的基础资产。设备或线路发生变化后，可通过局部补扫更新模型，数字档案与现场保持同步。一套数据，多次复用，显著降低重复测绘成本。
结语
       户外高压变电站三维扫描将铁塔、母线、设备完整统一到一套点云模型中，不停电采集让数据获取更加安全高效。我们提供变电站三维扫描服务，欢迎同类项目咨询对接。
