工业生产车间三维扫描数字化

        工业生产车间是制造业的核心空间载体，设备布局、管线走向和空间净空直接影响生产效率和运维安全。车间内生产设备、动力管线、钢结构平台密集排布，设备之间的间距、管线的走向、检修通道的宽度，这些空间数据在传统测绘中往往分散在各类图纸和现场记录中，数据统一性难以保证。三维激光扫描技术以非接触方式快速采集全要素空间数据，将生产设备、动力管线和钢结构平台一次           性纳入点云模型，为车间的改造规划、设备维护和数字化管理提供了可靠的数据基础。
我们近期对某工业生产车间完成了三维扫描，完整记录了车间空间。本文以项目实践为基础，梳理技术路径与成果价值。

项目概况
       本次扫描对象为一个工业生产车间，包含生产设备、动力管线、钢结构平台及配套辅助设施。车间空间紧凑，设备类型多，管线分层密集。扫描目标是建立车间全要素点云模型，记录设备定位、管线走向、钢结构尺寸和空间净空，为改造规划、设备维护和数字化管理提供精确数据。
技术路线
       外业采用地面式三维激光扫描仪，根据车间布局分区域布设站点。设备区域围绕生产设备架站，记录设备外形和接口位置。管线区域沿管廊走向逐段扫描，记录管道走向、阀门位置和支架节点。钢结构平台区域分层采集，覆盖不同标高的结构面。单站扫描约两到三分钟，激光以每秒百万点级的速度记录空间信息。

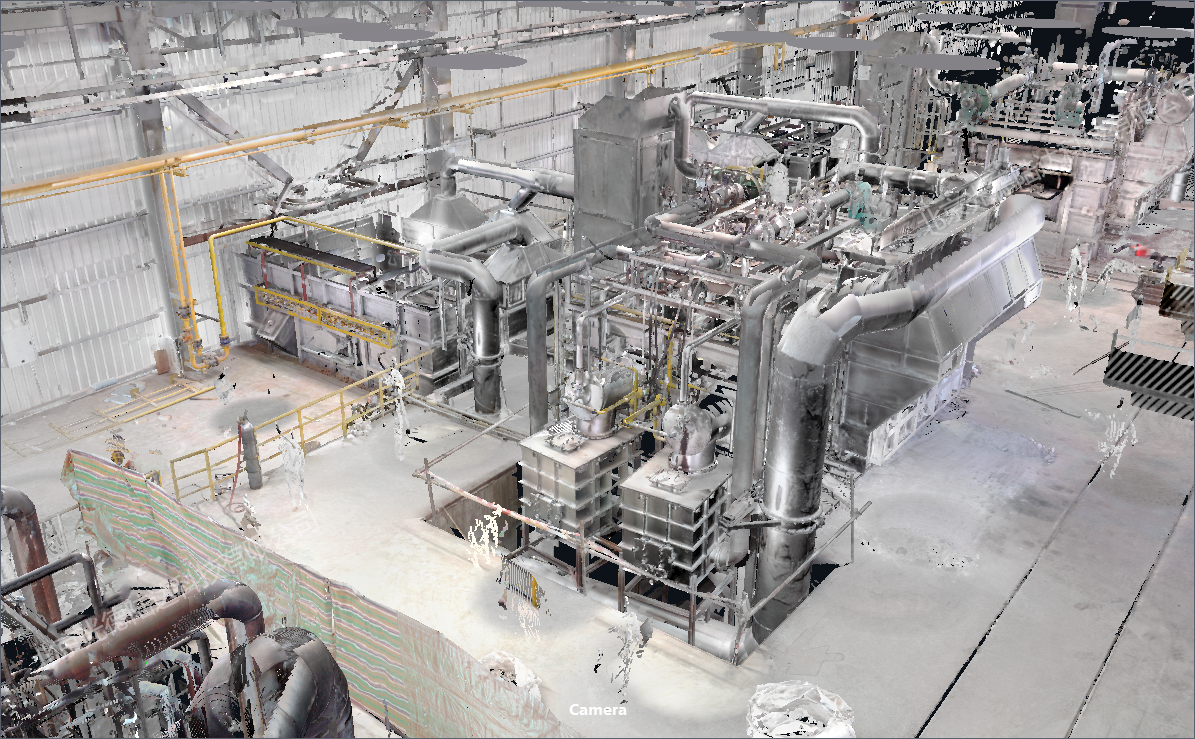

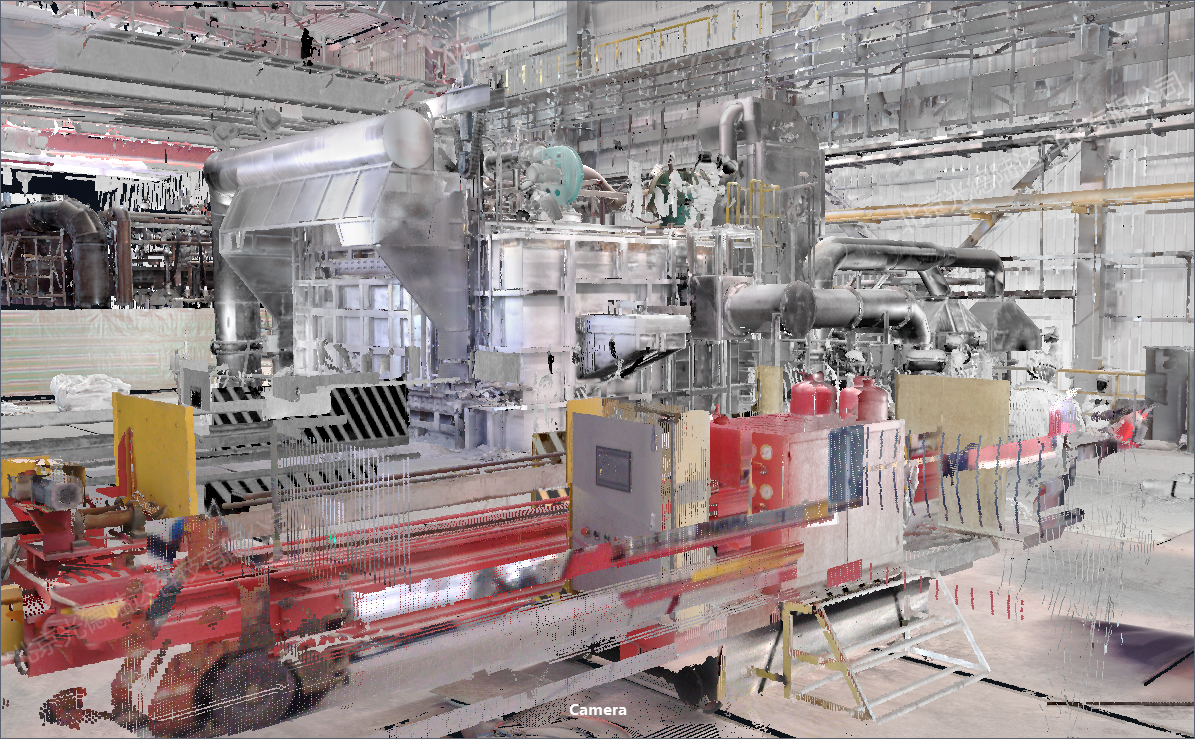

       内业处理阶段，各站点云数据通过重叠区域特征点统一配准，生成车间完整点云模型。经过滤波去噪后，点云以实景、真彩色和透视三种状态自然呈现。实景模式还原车间现场状态，真彩色模式保留设备和管道的真实颜色，透视模式让内部结构和管线布局清晰可见。三种状态围绕车间旋转展示，空间信息表达完整。在渲染软件中，点云数据可以进一步生成高质量效果图，用于方案汇报和技术交流。

成果应用
       三维点云模型为工业生产车间的精细化管理提供了统一数据基准。在改造规划方面，设备间距、管线标高和检修通道可从模型中直接量取，新增设备或管线调整在模型中进行空间预演，干涉关系提前验证。在设备维护方面，设备接口、阀门位置和管线支架完整记录，检修人员无需反复现场测量。在空间管理方面，车间整体布局和功能分区直观呈现，为安全管理和运营调度提供数据支撑。
       从长期价值来看，这套点云模型是车间数字化运维的基础资产。设备或管线发生变化后，可通过局部补扫更新模型，数字档案与现场保持同步。一套数据，多次复用，显著降低重复测绘成本。
结语
       工业生产车间三维扫描将生产设备、动力管线和钢结构平台完整统一到一套点云模型中，非接触式采集让数据获取更加安全高效。我们提供工业生产车间三维扫描服务，欢迎同类项目咨询对接。
