大型工业厂区三维扫描数字化技术应用

       一栋工业建筑从点云里“长”出来，背后是一整套扫描、配准、建模、交付的完整流程。本文以近期大型工业厂区项目为例，拆解三维扫描如何为改造、运维、数字化提供可用的底图。

项目概况

       本次项目位于一座大型重工业园区，涉及生产装置区、管廊区、塔器平台等多个复杂区域。厂区运行多年，部分区域原始图纸缺失，现有图纸与现场存在明显偏差。客户的核心诉求是：在不影响正常生产的前提下，获取一份完整、准确的现状三维数据，用于后续改造设计、碰撞检测和运维管理。

技术路线
       项目采用地面三维激光扫描为主、辅助设站加密的方式采集数据。针对钢框架层层叠叠、塔器平台互相遮挡的特点，作业前先做现场踏勘和设站规划，对遮挡严重区域加密设站，高空结构结合检修平台和升降设备采集，管道密集区针对不同反射率调整扫描参数。配准环节通过靶标配准结合ICP算法统一坐标系，并用闭合环和全局平差控制累积误差，确保整体精度满足改造设计要求。

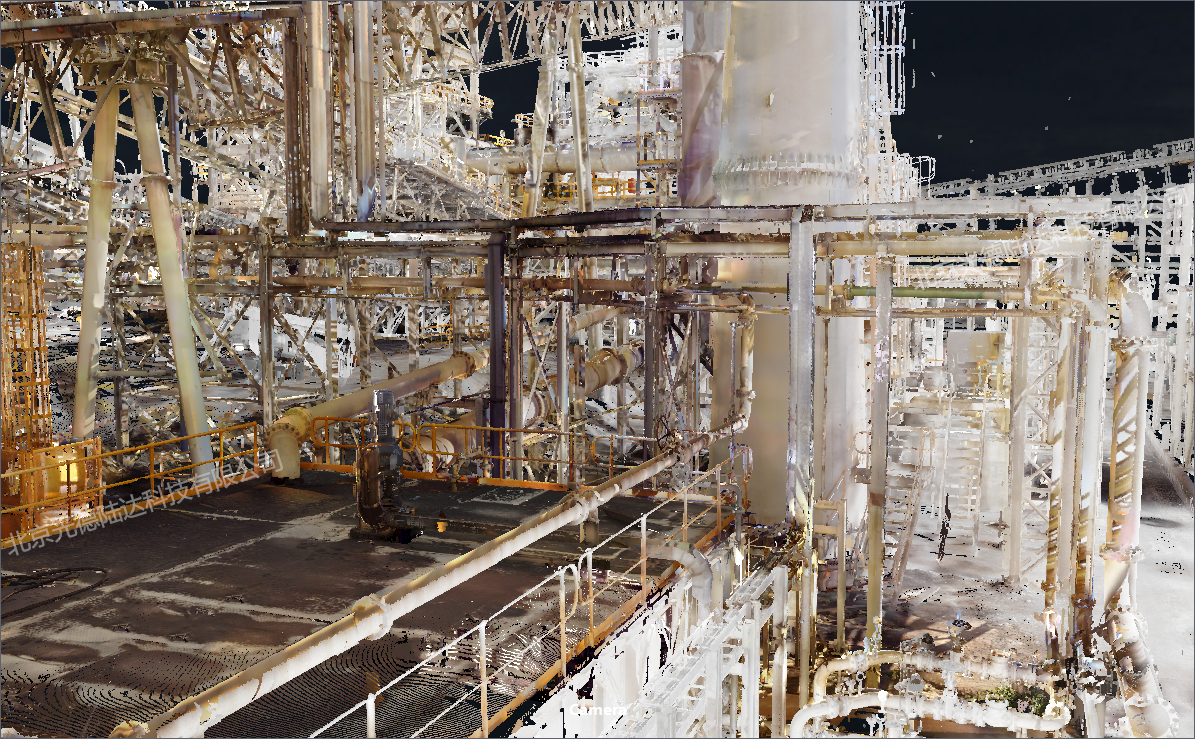

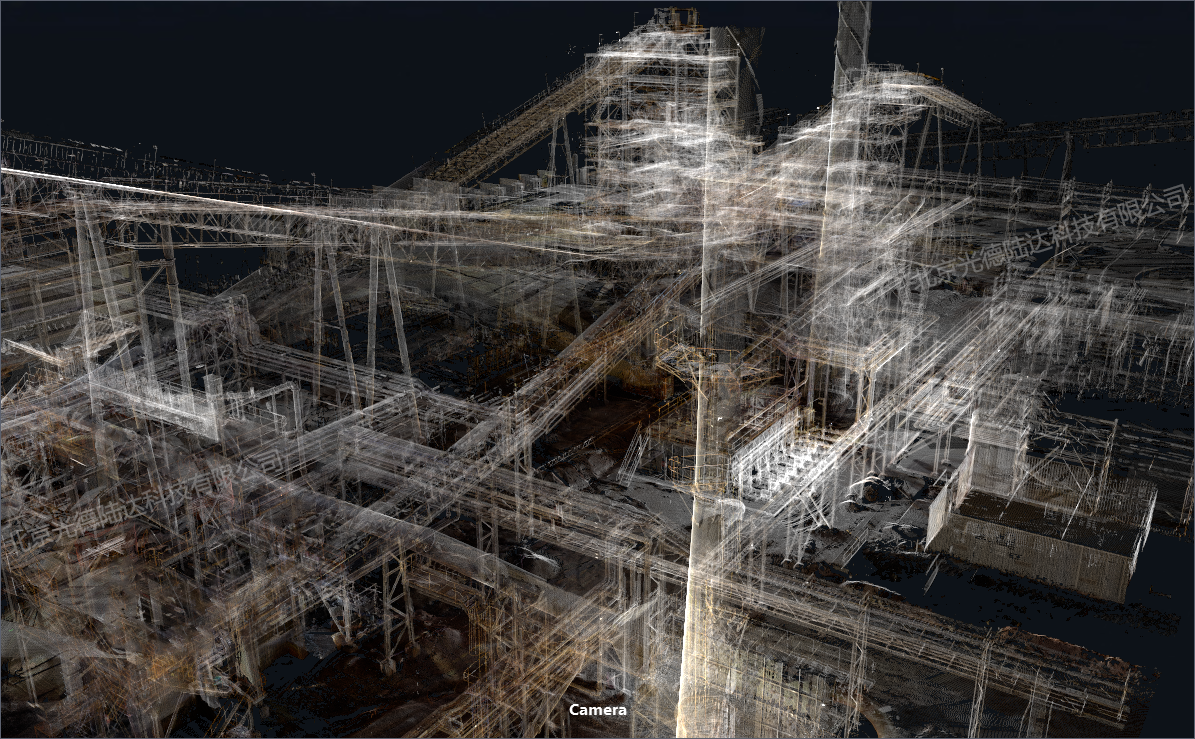

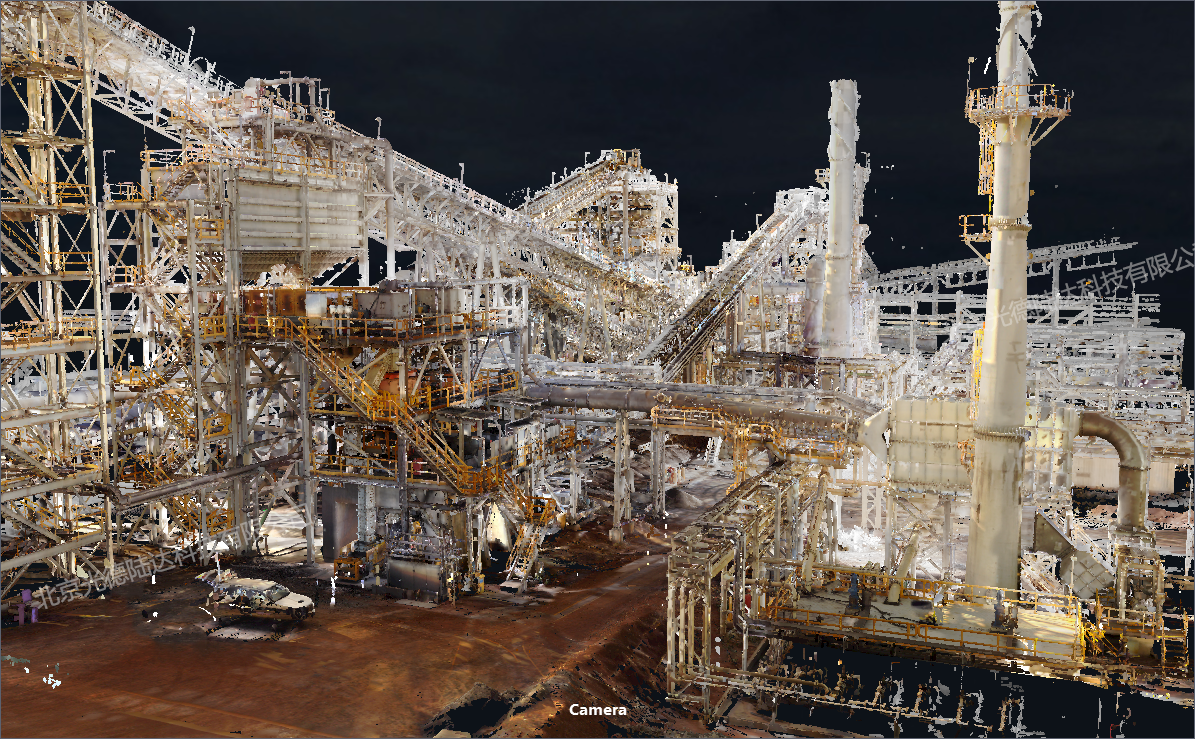

       采集完成后，点云数据有两种常用呈现方式。真彩色点云还原现场光照和材质，便于非技术人员快速理解现场情况；灰白透视点云去除了颜色干扰，纯粹展示几何拓扑，适合工程师做空间关系分析。两者配合使用，既能沟通，也能干活。

应用成果
       项目最终交付了一套完整的三维模型和配套点云数据。客户拿到成果后，主要应用于四个方向。第一，改造前现状测绘，模型成为准确的现状底图，解决了图纸与现场不符的问题。第二，碰撞检测与虚拟预拼装，新设计的管道和设备在模型里先试装，提前发现空间冲突，避免现场返工。第三，运维底图与数字化交付，为日常巡检、检修、安全管理提供了真实可靠的数字底座。第四，结构变形监测，基于高精度点云对高空钢结构和管廊做变形分析，为安全评估提供数据依据。

结语
       大型工业厂区的三维扫描与建模，难点不在扫描本身，而在于如何把海量点云转化为客户能用的工程数据。设备要懂，工程逻辑也要懂，才能让这项技术真正落地。我们提供从外业采集、点云处理、逆向建模到数字孪生平台搭建的全流程服务，无论装置多复杂、遮挡多严重，都能把现场完整搬进电脑。
