高架栈桥三维扫描数字化技术应用

项目概况

       本次项目位于一座大型散料堆场，涉及多条高架输送带栈桥及配套支撑结构。栈桥运行多年，部分区域出现结构变形，原始图纸与现场存在偏差。客户的核心诉求是：在不影响正常输送作业的前提下，获取一份完整、准确的栈桥现状三维数据，用于结构安全监测、改造设计和数字孪生底座搭建。

技术路线

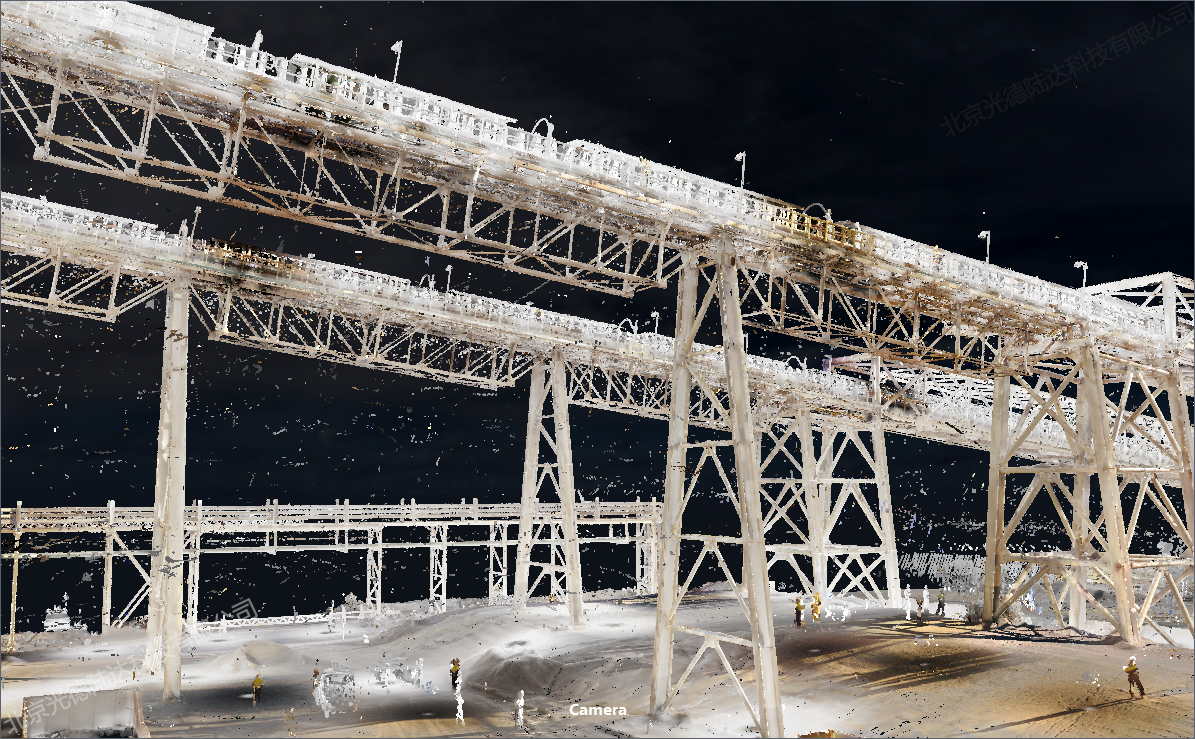

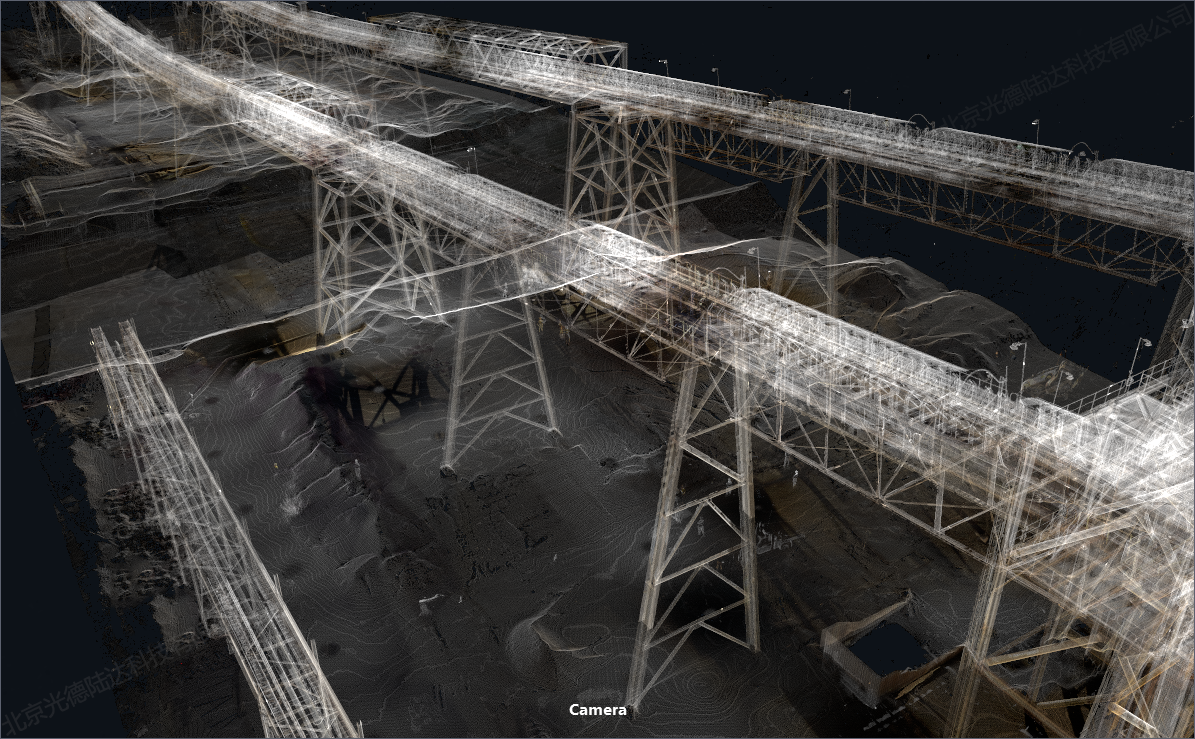

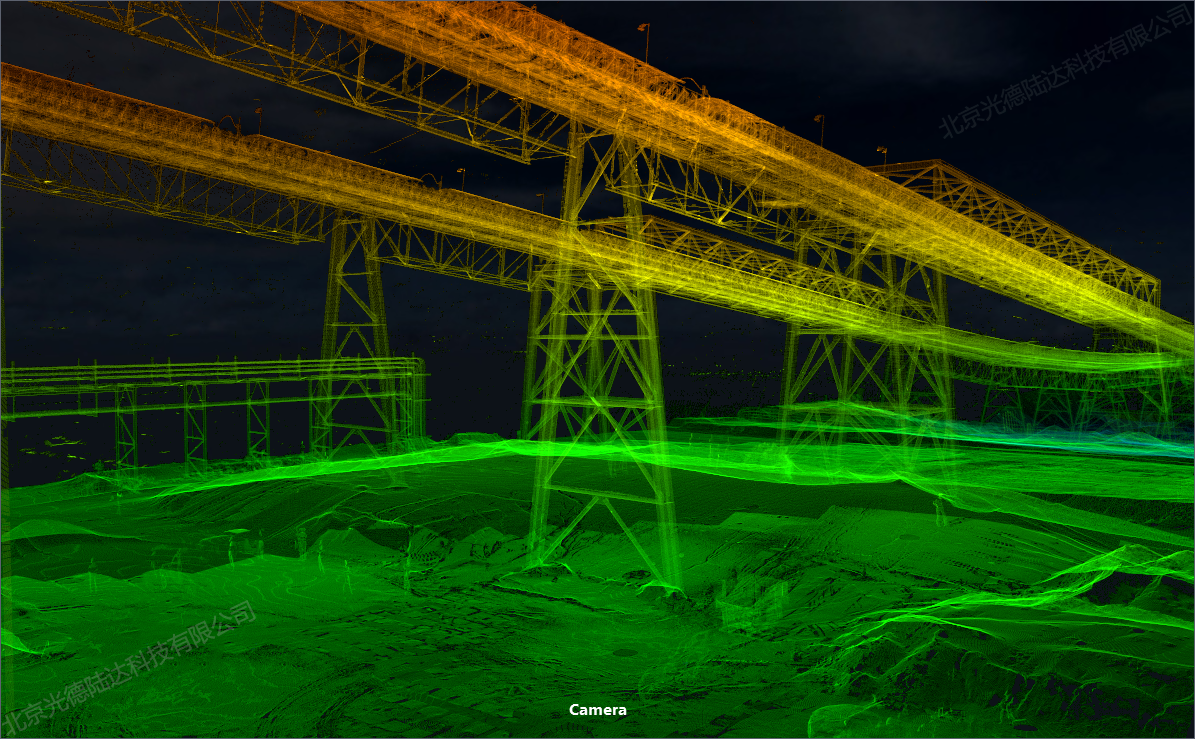

       项目采用地面三维激光扫描为主、辅助设站加密的方式采集数据。高架栈桥的典型特征是跨度大、桁架结构复杂、高空遮挡严重。作业前先做现场踏勘和设站规划，对栈桥下方、支撑立柱周边、转角连接处加密设站。扫描仪架设在地面和检修平台上，不用搭设满堂脚手架，不影响输送作业正常运行。配准环节通过靶标配准结合ICP算法统一坐标系，并用闭合环和全局平差控制累积误差。数据处理阶段，先做点云配准与去噪，再做结构分割，把栈桥桁架、支撑立柱、输送带设备、地面料堆分层提取。最终交付的点云数据包含真彩色、高度渐变和灰白透视三种模式。真彩色还原现场材质和锈蚀状况，便于判断结构老化程度；高度渐变以绿、黄、橙直观展示栈桥的高差分布；灰白透视去除颜色干扰，纯粹展示桁架节点和空间几何关系，适合工程师做结构分析。

应用成果

       项目最终交付了一套完整的栈桥三维模型和配套点云数据。客户拿到成果后，主要应用于四个方向。第一，结构安全监测，基于高精度点云对栈桥桁架进行变形分析，对比设计轴线判断结构是否发生偏移或沉降。第二，改造碰撞检测，更换输送带设备、增加检修通道、铺设新管线等方案在模型里先试装，提前发现空间冲突。第三，盘库体积计算，通过点云构建料堆三角网模型，精准计算散料体积，为库存管理提供数据支撑。第四，数字孪生底座搭建，为堆场运维提供1:1的数字虚拟环境，用于日常巡检、安全演练和远程管理。

结语

       高架栈桥的三维扫描，难点不在扫描本身，而在于如何把长距离、大跨度、高空遮挡的结构转化为清晰可用的工程数据。我们提供从外业采集、点云处理、逆向建模到数字孪生平台搭建的全流程服务，无论栈桥多长、结构多复杂，都能把现场完整搬进电脑。
