大型高架栈桥三维扫描技术应用

        横跨厂区的数公里输送栈桥，高空管廊交织，巡检靠腿，测绘靠猜。三维激光扫描技术如何将这条重工业的“大动脉”精准复刻进电脑，守护其运行安全？

项目概况

       本次项目位于某大型重工业厂区，测绘主体为多条并行交织的高架输送带栈桥及下方支撑廊道。栈桥跨度极大，距地面十几米高，且部分区域原始图纸缺失。客户面临的核心痛点是：日常人工高空巡检效率低、死角多；栈桥长期受物料震动影响，存在形变隐患；且近期计划对部分老旧管线进行更换，需要精准的现状底图进行吊装模拟与碰撞检测。

技术路线

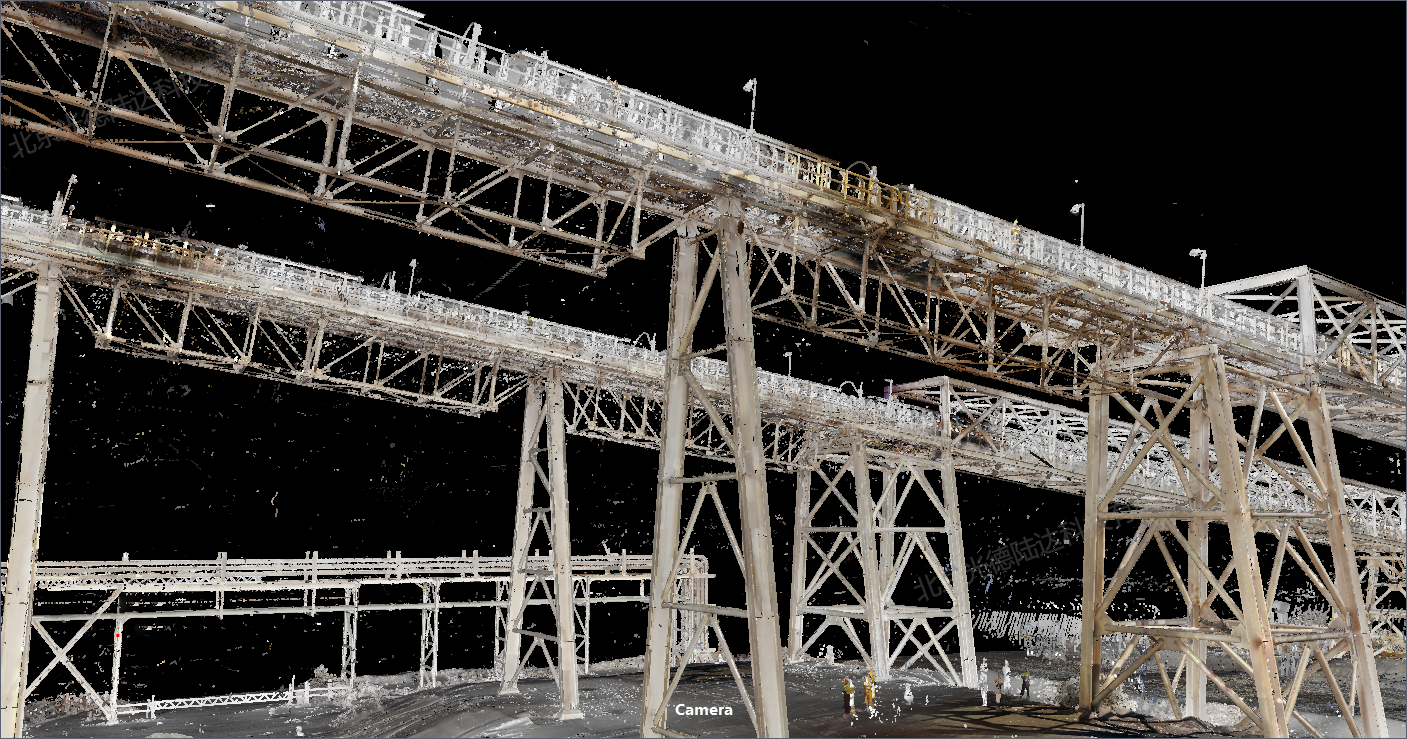

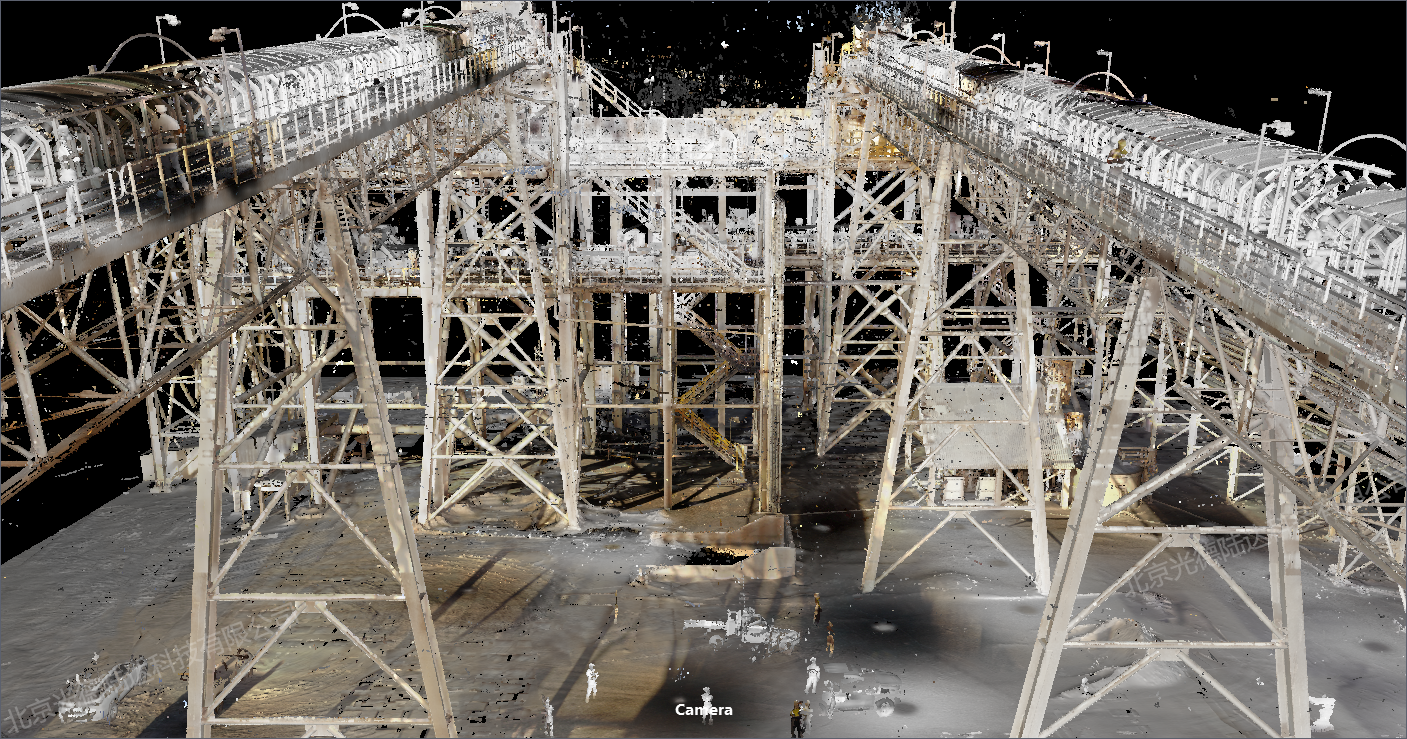

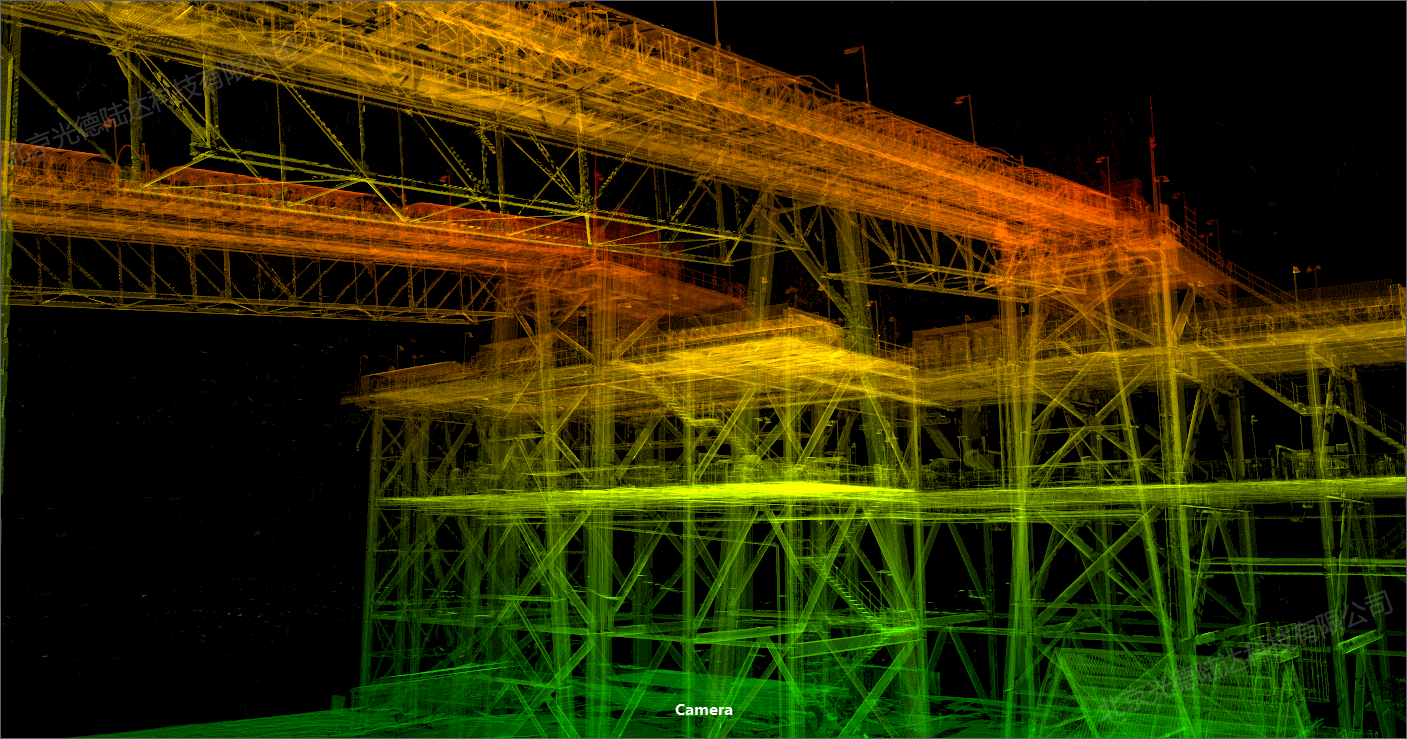

       针对长距离、大跨度的高空线状结构，项目采用了“地面+高空平台”多站融合的扫描策略。技术人员利用高精度地面三维激光扫描仪，沿栈桥走向进行长距离设站，并结合结构内部检修通道进行补充扫描。为解决长距离拼接带来的累积误差，团队采用了高精度标靶与全局平差算法，确保了长线状点云的绝对精度。最终处理生成了实景点云与高度渐变点云，为后续建模与业务应用提供高保真数据底座。

应用成果

       通过交付的高精度点云与逆向重建的模型，客户实现了三大业务突破：
一是结构形变分析。基于高精度点云提取栈桥桁架的上下弦杆中心线，通过计算挠度与直线度，出具毫米级形变分析报告，让隐藏的结构隐患直观可见。
二是虚拟吊装与改造排雷。将拟更换的管线及设备模型导入栈桥点云环境中，进行全尺寸碰撞检测与吊装路径模拟，实现“先试装、后施工”，彻底杜绝高空作业的高危返工。
三是数字巡检底座。将轻量化的三维模型接入厂区数字化管理平台，管理人员可在中控室1:1沉浸式漫游，进行空间距离测量与安全隐患排查，大幅降低人工高空巡检风险。

结语

       高架栈桥是重工业厂区的生命线。我们提供从长距离外业采集、高精度配准、逆向建模到形变分析的全流程服务。用精准的三维数据，为这条“钢铁巨龙”搭建起一座坚不可摧的数字堡垒。
