3DReshaper在边坡变形监测中的应用

　　测区数据获取

　　被扫边坡位于吉林长春新城大街与飞虹路交汇处，高约六米，上有植被，四周较为平坦，适合做控制测量。使用三维激光扫描仪结合标靶球的方式对测区依次进行扫描，得到边坡的点云数据。

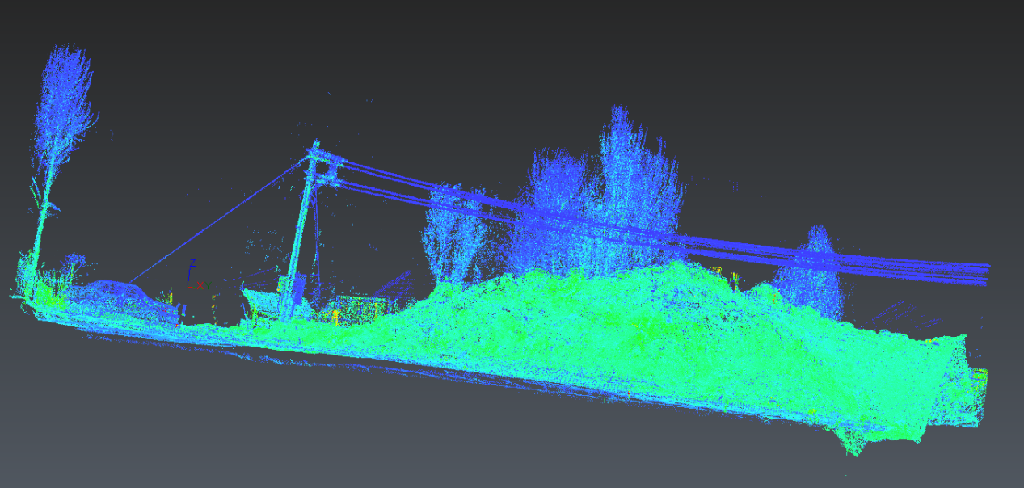

　　为对比边坡的变形情况，利用上述方法进行两期测量，得到山体两期点云数据，进而进行对比检测。每期共扫描7站，边坡的点云数据如图1所示：

　　数据配准

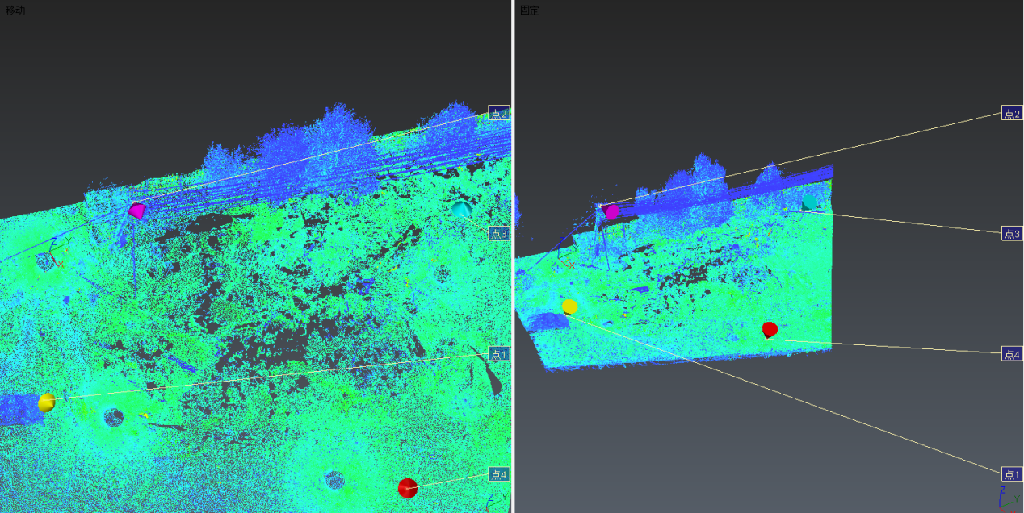

　　将获取的两期点云数据分别进行拼接，得到两次测量的山坡完整点云。将两次测量得到的点云数据分别导入3DReshaper软件中，利用N点匹配的命令将其统一到同一本地坐标系，过程如图2所示：

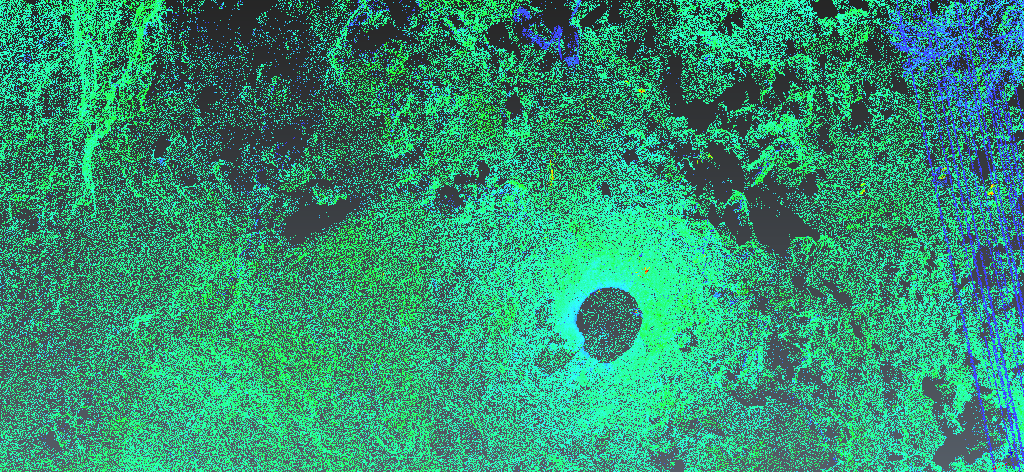

　　进行匹配后两期点云数据仍没有完全配准到一起，存在较大误差，此时可以利用拟合配准的命令，3DReshaper软件会根据点云或模型的几何信息进行拟合匹配，该操作处理后的两点云可完美匹配到一起。匹配后点云细节如图3所示：

　　山体变形监测分析

　　依托3DReshaper强大的测量模块，可对比分析出两期数据的变化，并以彩色图谱的形式表示，生成标签或报告。山坡变化如图4所示：

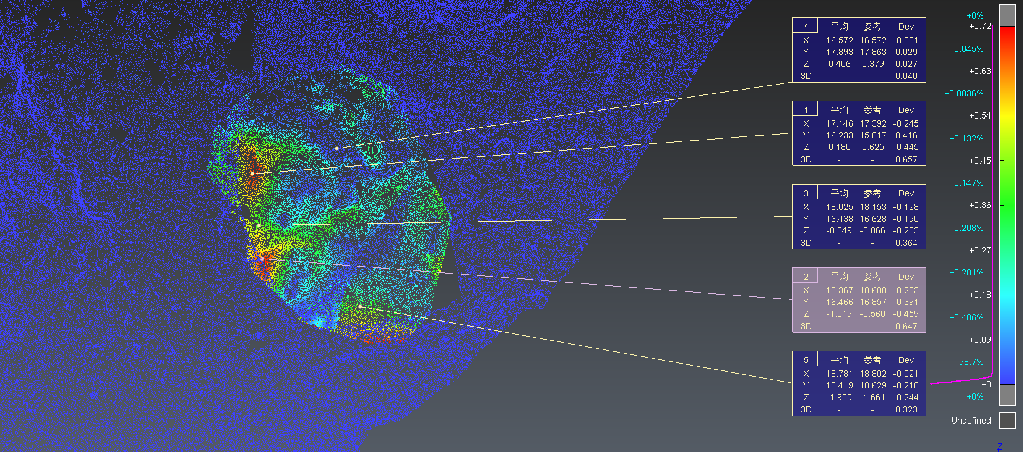

　　为对山坡变形量进行分析，可在任意点处单击生成该处偏差的标签，如图5所示：

　　总结

　　3DReshaper软件在工程中提供了完备的解决方案，利用3DReshaper软件对山坡进行变形监测分析，克服了传统测量方式单点采集的缺陷，大大提高了工作效率，且采集数据量大，数据便于保存与多期的分析，彩色图谱显示可直观显示出山坡变形量的大小。因此，3DReshaper是变形监测分析的重要手段。
