大型喷煤设备三维扫描建模的技术应用

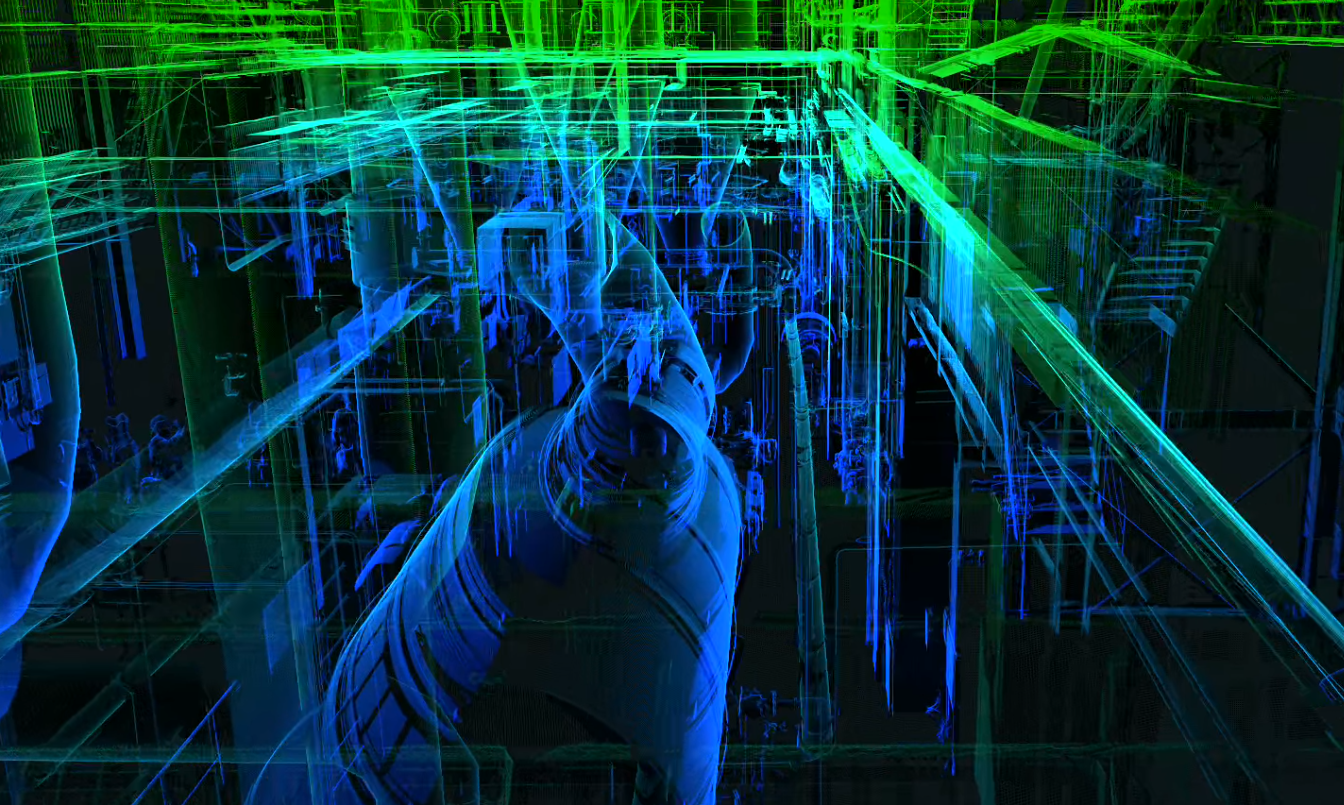

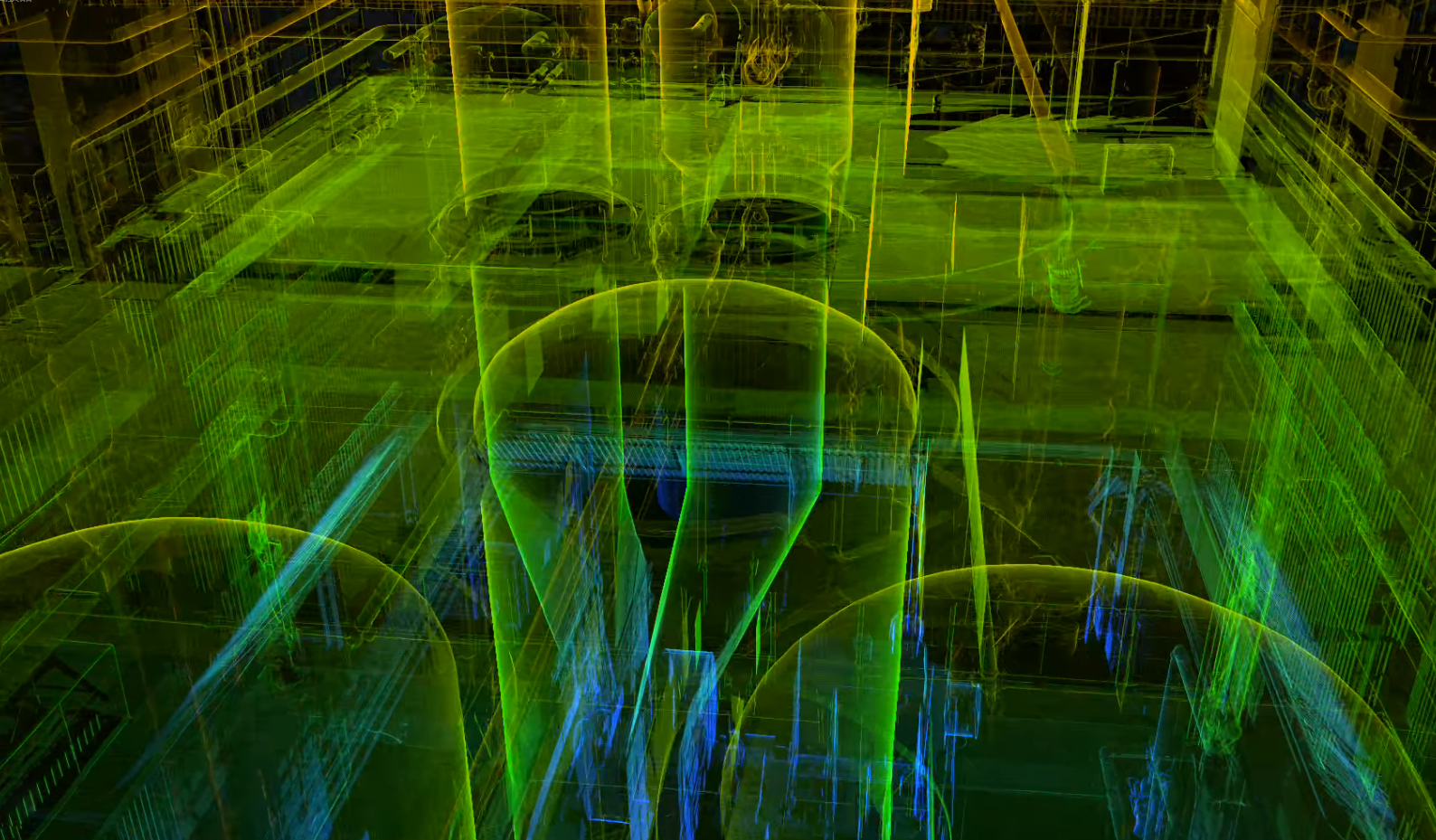

      大型喷煤设备三维扫描建模是工业领域，实现设备数字化的关键技术，能为设备全生命周期管理提供精准数据支撑。其利用高精度三维激光扫描仪，对喷煤设备（如高炉喷煤系统中的煤粉制备、输送、喷吹等关键设备及整体管线）进行非接触式扫描测量，快速获取其表面海量点云数据，并构建出高精度、可量测、可分析的数字三维模型。三维扫描在现代工业，特别是冶金、能源、重工领域的设备管理、改造与升级中具有核心作用和深远价值。

一、核心优势
高精度与高完整性
      三维激光扫描可实现毫米级精度，能完整捕捉设备的异形曲面（如磨煤机磨辊）、密集管路、狭小腔体等复杂结构，避免传统测绘因视角受限、人工误差导致的尺寸遗漏或偏差，还原设备 1:1 的真实几何形态。

高效率与非接触性
      无需对设备进行拆解，可在现场快速完成扫描，对于大型喷煤系统，短时间内即可完成整体点云数据扫描采集，远远高效于传统人工测绘；同时，能在设备低负荷或短时停机状态下作业，大幅降低对正常生产的干扰。

数据兼容性与可扩展性
      三维扫描生成的点云数据和三维模型可兼容主流软件，既支持逆向复刻老旧设备，也可结合正向设计完成混合建模；模型还能对接数字化孪生、VR/AR 等平台，为后续拓展应用提供数据基础。

全流程数据可追溯
      三维扫描数据和模型，可对设备建立完整的数据和技术参数、维护记录等信息，形成可追溯的数字化档案，解决传统图纸丢失、版本混乱的管理痛点。

二、技术原理
三维数据采集
      针对大型喷煤设备的不同部件，会选用不同类型的扫描仪：
      地面式激光扫描仪：采用相位式 / 脉冲式激光测距原理，向设备发射激光束，通过计算激光反射的时间差或相位差，获取扫描点的三维坐标；同时结合内置陀螺仪、全站仪定位，实现大场景多站位扫描的精准拼接，适用于磨煤机、喷吹罐等大型主体设备的整体轮廓采集。

      手持式结构光扫描仪：投射预设编码的光栅到设备表面，通过双目相机捕捉光栅的形变，利用三角测距原理计算表面点的三维坐标，适用于阀门密封面、轴承座等高精度关键部件的细节采集；对于金属反光表面，需先喷涂显像剂形成哑光面，确保光栅信号稳定。

三维建模
      基于扫描获取的点云数据，通过专业软件完成模型构建：
      逆向建模：针对无原始图纸的设备，先在软件中对降噪后的点云提取特征线（如轮廓线、孔轴线），再通过曲面拟合、实体拉伸 / 旋转等操作，还原部件的几何结构；优先采用参数化建模，保证模型可编辑性。

混合建模：对于有部分图纸的设备，将标准部件（如电机、法兰）通过正向建模完成，非标磨损部件通过逆向建模还原，最后进行装配约束，确保模型的装配关系与真实设备一致。

三、实施流程
前期准备阶段
      首先要进行现场勘察，确认设备尺寸、场地环境、关键部件位置，排查遮挡风险；根据精度需求选定扫描仪类型，规划扫描分区和拼接标记点布置方案；相关扫描设备和协助工具准备，对仪器进行校准。

现场扫描阶段
      对现场进行点位扫描，对设备整体轮廓建立基准和关键部件进行高精度补扫，每完成一个区域即时校验点云完整性，漏扫区域当场补扫；按分区命名存储点云数据，做好现场数据备份。

数据处理建模
      将现场扫描的点云数据进行去除噪点、孤立点，完成多站位点云的拼接配准，然后进行三维建模，校验尺寸，最后输出模型，客户审核。

四、应用场景
老旧设备备件定制与修复
      针对无图纸的老旧磨煤机磨辊、喷吹罐卸料阀等非标部件，基于三维模型直接生成加工图纸，支持数控加工中心精准生产，解决进口备件采购周期长、适配性差的问题；对于磨损部件，可通过模型对比分析磨损规律，优化备件材质。

设备检修与改造方案验证
      检修前在虚拟环境中进行设备拆装模拟、检修路径规划，预制专用工装和备件，缩短现场停机时间；改造升级（如喷煤系统提产、环保改造）时，通过模型进行新部件与原设备的干涉检查、工艺仿真，避免改造返工，降低改造成本。

数字化孪生与智能运维
      将高精度三维模型接入工厂数字化平台，结合传感器实时数据搭建设备数字化孪生体，实现运行状态监测、故障预警、能耗仿真等功能；例如模拟喷煤管道物料流速，优化管路布局以降低堵管风险。

设备数字档案与协同管理
      整合模型与设备技术参数、维护记录，构建标准化数字档案，实现跨部门（技术、运维、管理）权限化共享，提升设备全生命周期管理效率，为工厂数字化转型提供基础数据。

      大型喷煤设备三维扫描建模，是一项以高精度数据采集为起点，以构建数字孪生为核心，以赋能全生命周期管理为目标的综合性数字化技术。它正在深刻改变传统重工业的设备管理范式，是迈向智能工厂、实现精益管理和安全高效运营的关键基础设施。
