液压站三维扫描：密集管线空间的数字化测绘

       工业设施中有一类空间，测绘难度不在于设备体积大，而在于管线密度高。液压站是典型代表——泵组、阀组、油箱通过上百根钢管和软管连接，铁架和支撑结构层层叠叠，管线在有限空间内上下穿行、前后交错。人在其中转身都困难，传统测绘工具更是难以施展。

       这种密集管线空间的测绘，核心需求不是某一根管道的精度，而是全部管线的空间关系。哪根管在上、哪根在下，管线交叉处还剩多少间距，法兰接口定位是否准确，铁架支撑节点有没有变形。这些信息在传统分项测量中很难完整获取。三维激光扫描的非接触式全要素采集能力，为密集管线空间提供了一套完整的数字化方案。我们近期对一个液压站完成了三维扫描建模，本文梳理技术路径与核心价值。

项目概况

       本次扫描对象是一个工业液压站，包含泵组、阀组、油箱、钢管管线、铁架支撑结构及法兰连接节点。管线在有限空间内密集排布，部分区域管线间距仅有数厘米。扫描目标是建立液压站全要素三维数字档案，为日常检修、管线改造和空间管理提供完整的空间数据基础。

作业流程

       外业采用地面式三维激光扫描仪，围绕液压站多角度、多点位架设。站点位置选择在管线缝隙和设备间隙中，利用扫描仪体积小巧、架设灵活的特点，在有限空间内找到合适的采集角度。管线密集区域加密站点，确保每根管道的走向和每组法兰的接口都被完整覆盖。

       单站扫描约两到三分钟，激光以每秒百万点级的速度，穿过管线缝隙，完整记录钢管走向、铁架结构、法兰连接节点和泵组设备外形的空间坐标。非接触式作业方式，扫描期间无需触碰任何管线。

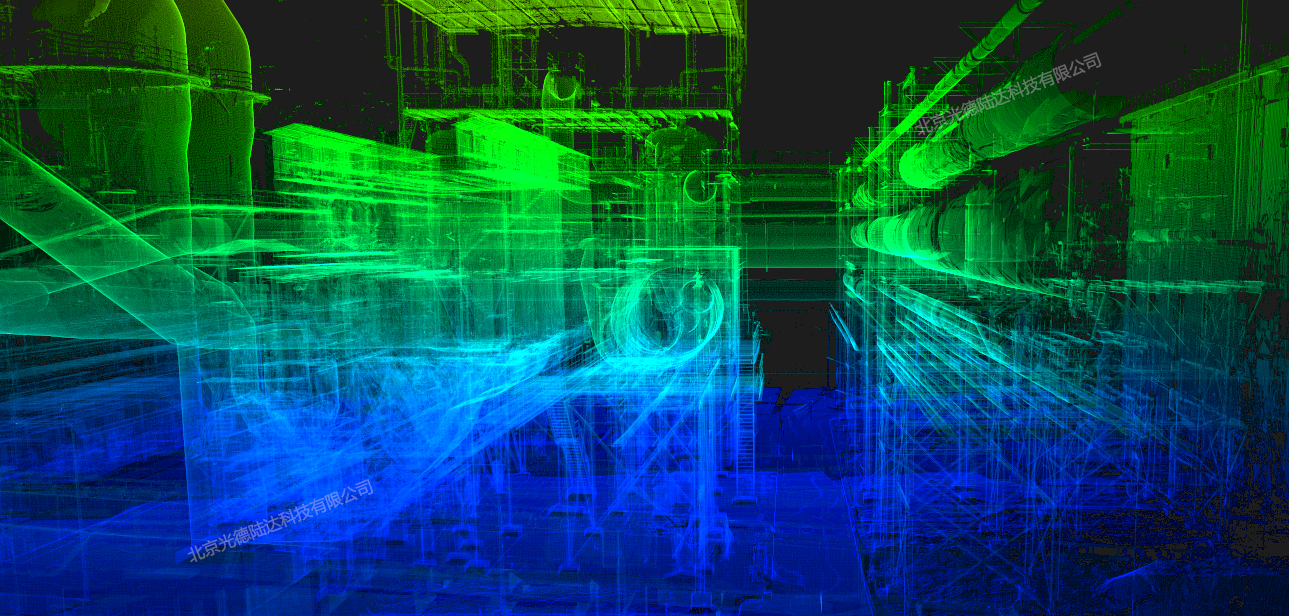

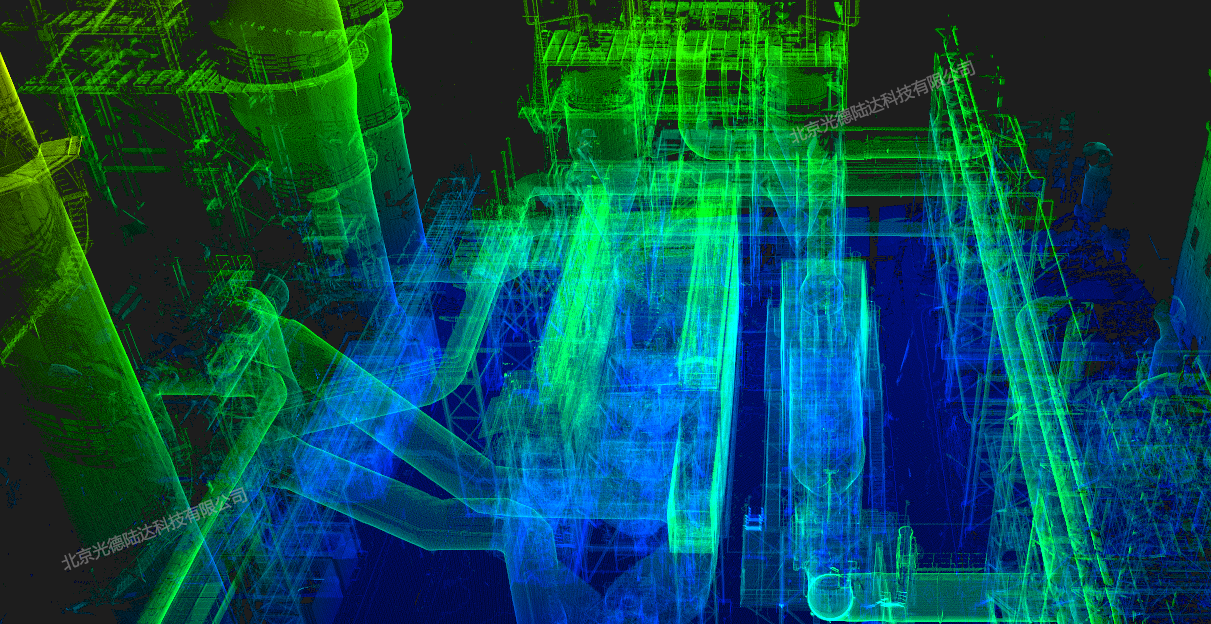

       内业处理阶段，将全部站点云数据通过特征匹配算法完成配准，生成统一坐标系下的完整液压站点云模型。经过滤波去噪和三维表面重建，最终得到毫米级精度、涵盖全部管线和支撑结构的实景三维模型。管线的空间层次关系、铁架的标高分布、法兰的接口定位，均在模型中精确呈现。

成果价值

       三维模型带来的第一个应用，是管线空间关系的完整可视化。液压站长期运行过程中，管线可能因振动发生微位移，管线之间的间距可能发生变化。三维模型记录了当前状态下全部管线的空间位置，后续定期扫描叠加比对，可以精确判断哪些管线发生了位移、位移量多少。管线改造的空间预演是另一个实用功能。液压站需要加装新管线或更换旧管线时，新管线的走向、安装空间是否足够、与现有管线的交叉关系，在三维模型中可以提前模拟。施工前就验证方案的可行性，减少现场试装和返工。

       检修空间评估同样从模型中受益。阀门操作手柄的活动空间、法兰拆装所需的工作距离、铁架之间的通行宽度，这些检修条件在模型中可以精确测量。检修方案制定时，哪些位置需要先拆什么、后拆什么，空间路径可以提前规划。

       从设备管理的角度看，这套三维数字模型是一个可以持续更新的资产。每次管线改造或设备更换后，对变动区域补扫更新，数字档案就能和液压站实际状态保持同步。

结语

       密集管线空间的数字化，三维扫描是最对口的解决方案。它不挑空间大小、不惧管线密度，激光穿透缝隙，把每一根钢管、每一组法兰、每一层铁架完整记录在案。一套精准的三维数字档案，是液压站安全运维和高效改造的可靠基础。
