野外孤立高塔三维扫描：高空结构的数字化测绘方案

       野外孤立高耸结构是工业测绘中一类特殊的对象。它独自矗立在广阔的田地或荒地中，塔体高达数十米，由钢管和钢架纵横搭建而成。四周无任何辅助设施可以借力，传统测绘手段在这里几乎只有一种选择：人工登塔，逐层逐节点测量。

       这种方式效率低、安全风险高，且高空部位的连接节点和钢架焊缝往往难以全面检测。三维激光扫描技术提供了一套从地面完成高空结构数据采集的方案。我们近期对一座野外高塔完成了三维扫描建模，本文以此为案例，梳理孤立高耸结构的数字化测绘路径。

项目概况

       本次扫描对象是一座位于野外田地中的高塔，塔体高度数十米，结构主体由钢管和钢架构成，底部有横向长钢架与塔身连接。塔体四周为开阔农田，周围无其他建筑或设施可供参照。扫描目标是建立高塔完整的三维数字档案，为塔体垂直度监测、钢架节点检测和日常维护提供精准的空间数据。

作业流程

       外业采用地面式三维激光扫描仪，围绕塔底多点位布设站点。根据塔体朝向和钢架分布，在塔体四周分别架站，调整扫描仰角覆盖从底部钢架到塔顶的全部结构。底部横向长钢架与塔身的连接节点单独加密扫描，确保连接部位的数据完整。塔体上部的钢管和钢架，通过增大扫描距离和调整仰角，从地面即可获取足够密度的点云数据。单站扫描约两到三分钟，激光以每秒百万点级的速度，完整记录塔体钢结构、钢管走向、钢架连接节点和底部横向支撑的空间坐标。所有数据采集均在地面完成，无需人员登塔。野外环境下的作业，扫描仪的便携性和快速架设能力优势明显。

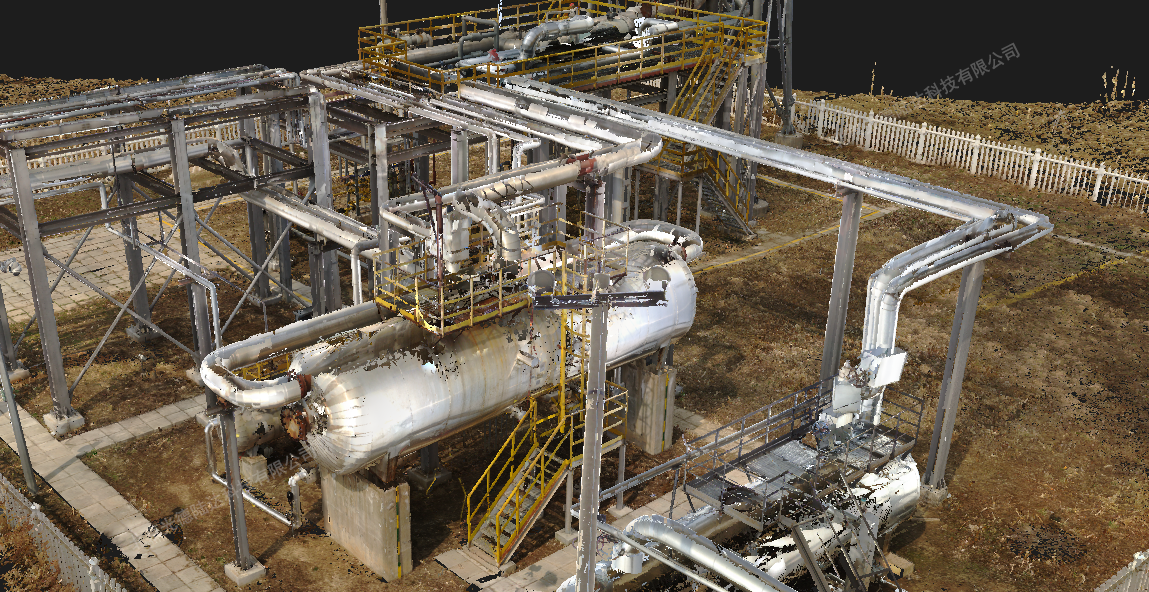

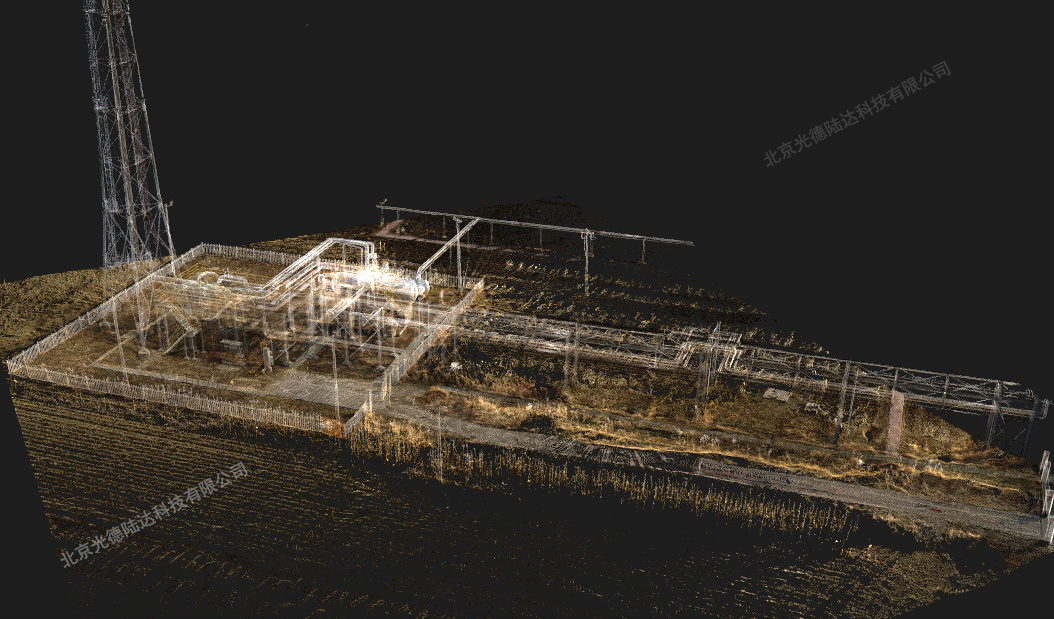

       内业处理阶段，将全部站点云数据通过特征匹配算法完成配准，生成统一坐标系下的完整高塔点云模型。经过滤波去噪和三维表面重建，最终得到毫米级精度、涵盖塔体全部钢结构的实景三维模型。塔体的垂直度、钢管的走向和截面尺寸、钢架节点的连接状态、底部横向支撑的定位，均在模型中精确呈现。

成果价值

       三维模型带来的第一个应用，是塔体垂直度的精确评估。野外高塔长期承受风载荷和地质沉降影响，塔体可能发生缓慢倾斜。三维模型可以精确计算塔体轴线在空间中的位置，与设计值对比，与往期数据叠加比对，垂直度变化趋势可精确量化。钢架节点检测是另一个核心用途。高塔由大量钢架构件通过焊接或螺栓连接而成，长期运行后部分节点可能出现微变形或焊缝开裂。三维模型完整记录了每个连接节点的当前几何状态，后续定期扫描叠加比对，可以精确识别哪些节点发生了变化、变形量多少，为预防性维护提供量化依据。

       底部横向钢架与塔身的连接部位，是结构受力的关键区域。三维模型中，连接角度的精确值、钢架构件的截面尺寸、焊缝的外观形态，全部可量可查。一旦需要进行加固或改造，设计团队在模型上就能完成方案预演，无需反复现场勘查。

       从长期运维的角度看，这套三维数字模型是一个可以持续更新的结构健康档案。每次定期检测后补扫更新，数字档案就能与高塔实际状态保持同步。对于分布在偏远野外的高耸设施来说，这种远程数据获取和持续监测的能力，大幅降低了人工巡检的频率和安全风险。

结语

       野外孤立高耸结构的数字化测绘，传统方法长期受限于高空作业的安全和效率瓶颈。三维扫描技术让数据采集从“人爬上去”变成“光扫上去”，从地面完成对几十米高塔的全要素记录。一套精准的三维数字档案，是野外高耸设施安全运维和结构健康管理的可靠基础。
