工业管道三维扫描：从现场采集到数字模型完整构建
发布时间：2026-08-10 14:35:54/ 访问次数：0
工业管廊是生产设施中覆盖面最广、运维频率最高的基础设施之一。管道沿墙体、管架和钢结构平台分层排布，走向随工艺流程变化，法兰和阀门密集分布在管排之间。一套完整的工业管廊，空间信息量远超单台设备或单体建筑。
对管廊进行数字化，核心任务是建立从地基到顶部管线的完整空间档案。这不仅需要单根管道的几何尺寸，更需要全部管道之间的空间关系——哪根在上、哪根在下，管排之间还剩多少间距，法兰接口定位是否精确，支撑架节点状态如何。三维激光扫描技术为这一需求提供了从外业采集到数字模型构建的完整技术路径。我们近期对一个工业管廊系统完成了全流程数字化，本文梳理技术方案与应用价值。
项目概况
本次扫描对象是一套工业管廊系统，管道沿墙体和钢结构管架分层排布，包含不同管径规格的工艺管道、法兰连接节点、阀门组和支撑钢结构。管廊从地基基础向上延伸至多层管架，空间跨度大、管道数量多。扫描目标是建立管廊全要素三维数字模型，为日常运维、管线改造和空间管理提供完整的基础数据。
外业采集
外业采用地面式三维激光扫描仪，沿管廊走向分段布设站点。管廊底层和顶层分别架站，管排侧面和空隙处多角度补扫。法兰和阀门节点单独加密采集，确保连接部位的几何数据完整。单站扫描约两到三分钟，激光以每秒百万点级的速度，完整记录钢管表面、法兰螺栓孔位、阀门手轮位置、支撑架节点和墙体接口的空间坐标。
扫描仪的非接触式作业方式，在管廊场景中优势明显。管道密集区域无需人员攀爬或搭设脚手架，设备架设在管排外侧即可完成数据采集。多站点数据通过重叠区域的共同特征点建立空间关联，为内业统一配准提供基础。
内业建模

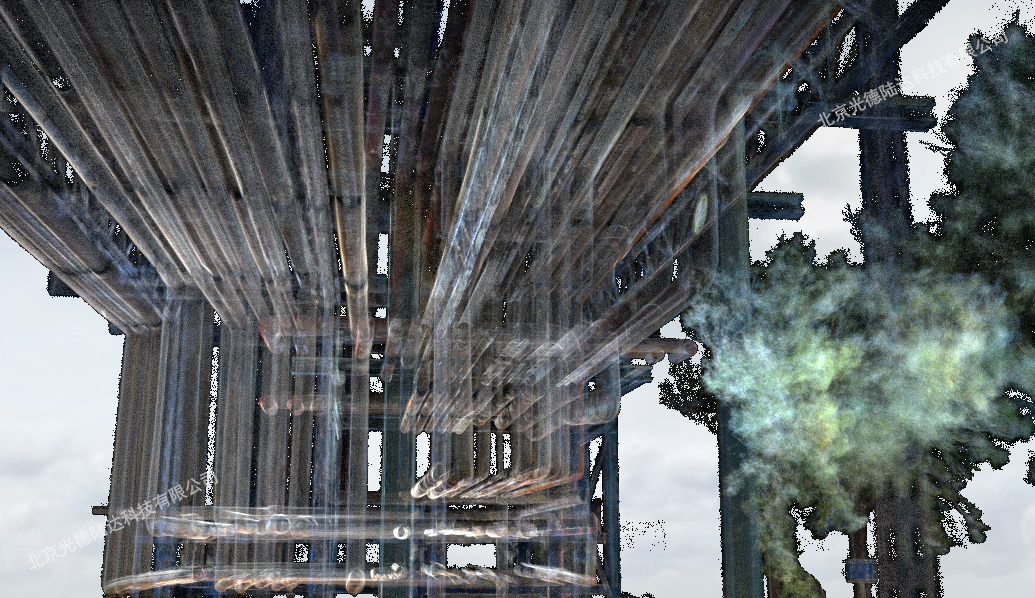

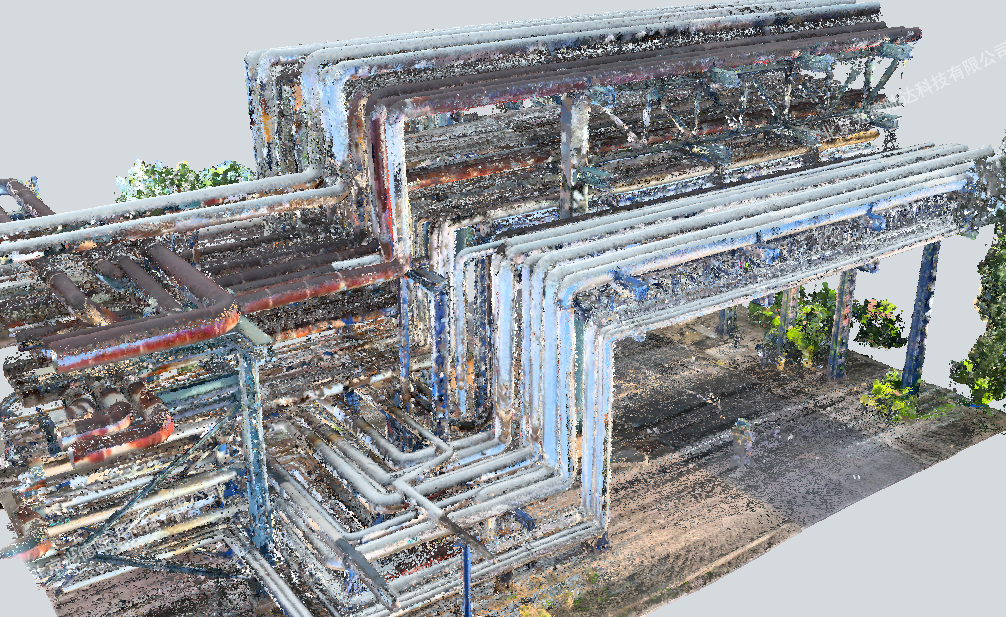

内业处理分两个阶段。第一阶段是点云数据处理。各站点云数据通过特征匹配算法完成配准，生成统一坐标系下的完整管廊点云模型。对扫描过程中产生的噪点进行滤波处理，保留有效管线数据。第二阶段是三维模型构建。在点云基础上，逐段拟合管道几何模型，标定法兰接口坐标，重建支撑架结构，构建从地基到顶层管线的完整三维模型。
最终交付的模型包含管廊的全部空间要素：每根管道的走向和管径、每组法兰的接口定位、每层管排的标高分布、每个支撑架的结构节点。模型与原始点云数据的几何偏差控制在毫米级。
成果应用
三维模型建成后，管廊的空间管理有了统一的数字基准。管线定位方面，任意一根管道在模型中可以精确获取走向、标高和法兰坐标，巡检和维护时无需现场逐段核实。空间评估方面，管排之间的实际间距、新增管线的可用空间在模型中一目了然，改造方案的空间可行性在施工前完成验证。长期监测方面，本次建模建立了管廊的几何基准，后续定期扫描叠加比对，可量化管道位移和支架变化趋势。
结语
工业管廊的数字化，是从地基到管线、从现场到模型的完整构建过程。三维扫描技术让这一过程有了高效可靠的技术支撑。一套完整的三维数字模型，是工业管廊精细化运维和长期空间管理的可靠基础。
