模块化工业装置三维扫描：从框架到管线的完整数字化构建

       模块化工业装置是预制化、集成化生产趋势下的典型设施形态。泵组、换热器、储液罐等工艺设备集成在一个钢结构撬装框架内，管道在有限空间内完成各设备之间的工艺连接。一套完整的模块化装置，空间结构紧凑，设备与管道之间的连接关系复杂，对空间数据的完整性和精确性要求很高。

       传统测绘在模块化装置中面临两个主要困难。一是空间紧凑导致的不可达性，撬装框架内部空间狭窄，设备和管道密集排布，人工测量工具难以全面覆盖。二是连接关系的复杂性，设备接口、法兰节点、管道走向在三维空间中的精确定位，仅靠二维图纸和现场照片难以完整记录。

       三维激光扫描的全要素采集和统一配准能力，为模块化装置的数字化提供了一套高效方案。我们近期对一套模块化工业装置完成了全流程三维扫描建模，本文梳理技术路径与应用价值。

项目概况

       本次扫描对象是一套模块化工业装置，设备集成在一个钢结构撬装框架内，包含泵组、换热器、储液罐等工艺设备，以及连接各设备的管道系统、法兰接口和阀门组。扫描目标是建立装置全要素三维数字模型，为设备管理、管道改造、装置复制和运维培训提供完整的空间数据基础。

外业采集

       外业采用地面式三维激光扫描仪，围绕撬装框架内外多站点布设。框架外部沿四个立面架站，完整记录钢结构框架的几何形态。框架内部在设备间隙和管道空隙中架设站点，覆盖泵组、换热器、储液罐的设备外形和接口位置。管道连接节点和法兰接口单独加密扫描，确保连接部位的几何数据完整。单站扫描约两到三分钟，激光以每秒百万点级的速度，完整记录设备表面、管道走向、法兰螺栓孔位、阀门位置和钢结构框架节点的空间坐标。非接触式采集方式，扫描期间无需拆卸或触碰任何设备和管道。

内业建模

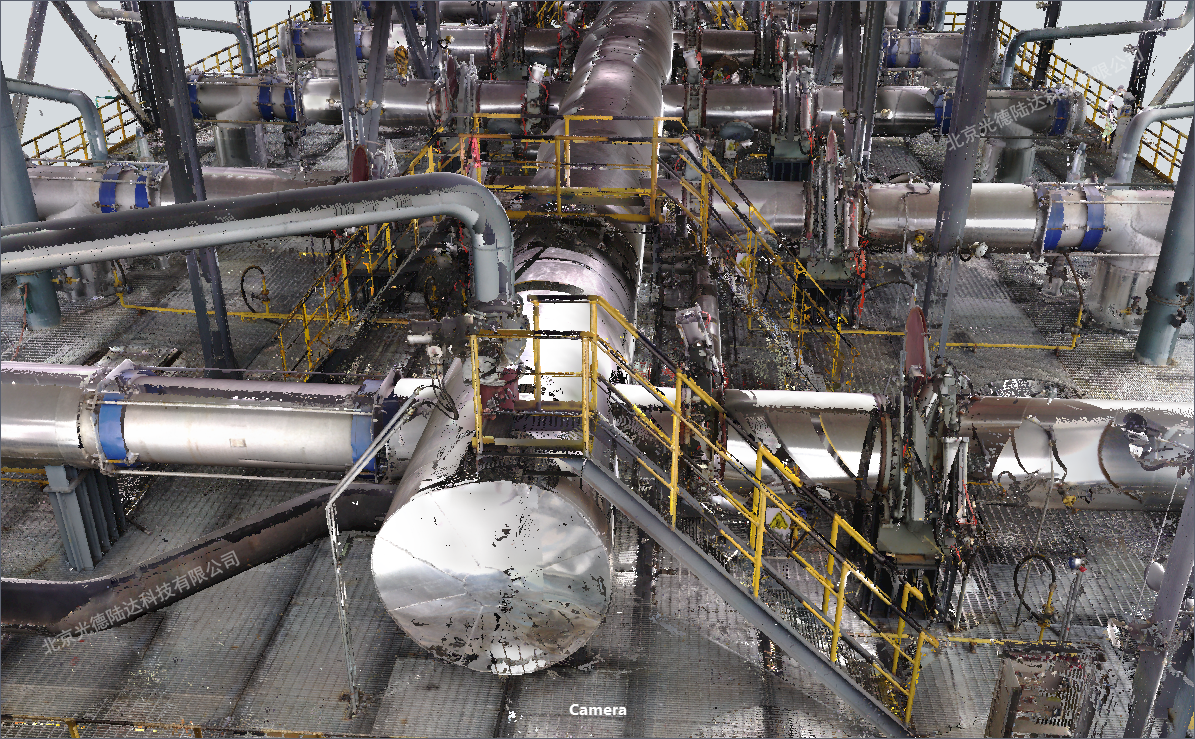

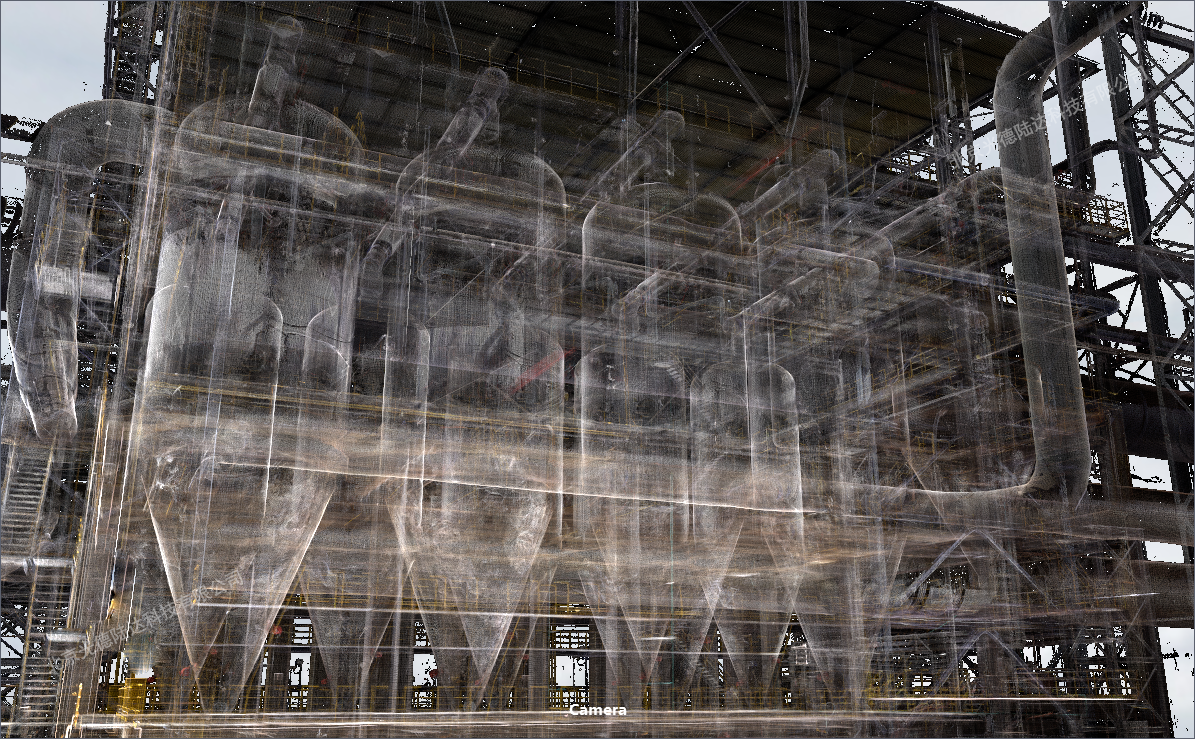

       内业处理分两个阶段。第一阶段是点云数据处理。各站点云通过特征匹配算法完成配准，生成统一坐标系下的完整装置点云模型。对扫描过程中产生的噪点进行滤波处理，保留有效数据。第二阶段是三维模型构建。在点云基础上，逐台重建设备几何模型，逐段拟合管道走向，标定法兰接口坐标，重建钢结构框架。

       最终交付的三维模型包含装置的全部空间要素：每台设备的定位和外形、每段管道的走向和管径、每组法兰的接口坐标、钢结构框架的几何形态。模型与原始点云数据的几何偏差控制在毫米级。

成果应用

       三维模型为模块化装置提供了完整的数字基准。设备管理方面，每台设备在模型中都有精确的空间定位和几何数据，设备接口位置和连接关系一目了然。管道改造方面，新增管道的走向规划在模型中进行空间预演，与现有管道和设备的空间关系提前验证。装置复制方面，已有装置的数字模型为新装置的设计和建造提供了精确的空间参考。运维培训方面，三维模型可用于装置结构的可视化教学和操作演练。

结语

       模块化工业装置的数字化，是从底座框架到顶部管线、从设备到管道的完整空间构建过程。三维扫描技术为这一过程提供了高效可靠的数据基础。一套完整的三维数字模型，是模块化装置精细化管理和全生命周期运维的可靠支撑。
