钢铁厂全厂区三维扫描：高炉到厂房一套点云全覆盖

       大型钢铁冶金工厂的空间测绘，属于工业测绘中难度最高的场景层级。高炉装置高耸，炼钢主厂房跨度巨大，炉前车间空间复杂，铁水运输铁路线贯穿厂区，高空工艺管网和钢结构平台交错布置。各功能区空间形态差异悬殊，传统测绘方法在全厂区尺度上几乎无法形成统一的测量基准。
       三维激光扫描技术以毫米级精度记录空间信息，全要素采集的能力让全厂区尺度的一体化数据采集成为可能。我们近期对一个大型钢铁冶金工厂完成了全厂区三维扫描，用一套点云数据覆盖了从室外高炉装置到巨型室内厂房的全空间范围。本文以此为案例，梳理技术路径与项目价值。

项目概况
       本次扫描对象是一个大型钢铁冶金工厂全厂区，涵盖室外高炉装置、炼钢主厂房、炉前车间、铁水运输铁路线和高空工艺管网钢结构平台。厂区面积大、功能区多、空间形态复杂。扫描目标是建立全厂区一体化点云模型，将高炉本体、主厂房空间、车间内部结构、铁路线走向和高空管廊统一到一套数据中，为后续的改造规划、设备维护和全厂区数字化管理提供空间基准。
技术路径
       全厂区扫描的核心挑战在于数据统一。各功能区空间尺度不同，高炉区域站点密度高，主厂房内部跨度大，铁路线区域呈线性延伸，高空管廊需要多角度覆盖。外业采用地面式三维激光扫描仪分区布站，各区域扫描后通过重叠区域特征点统一配准，保证全厂区数据在同一个坐标系下。

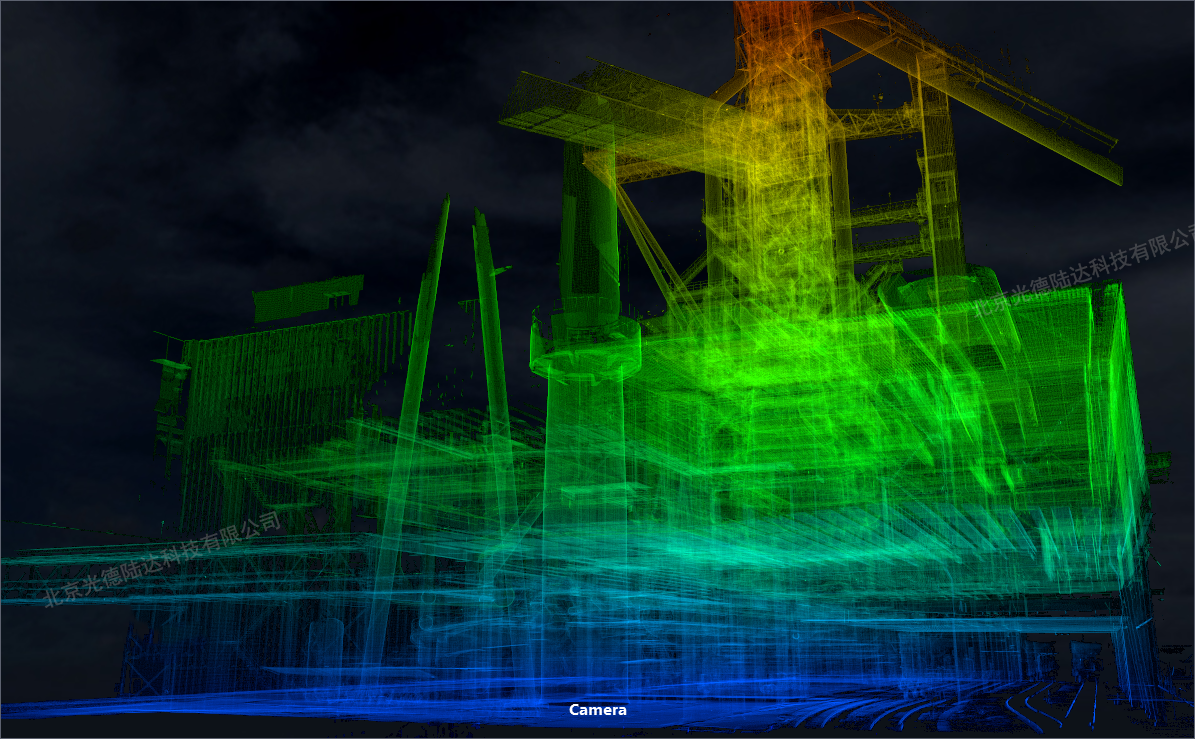

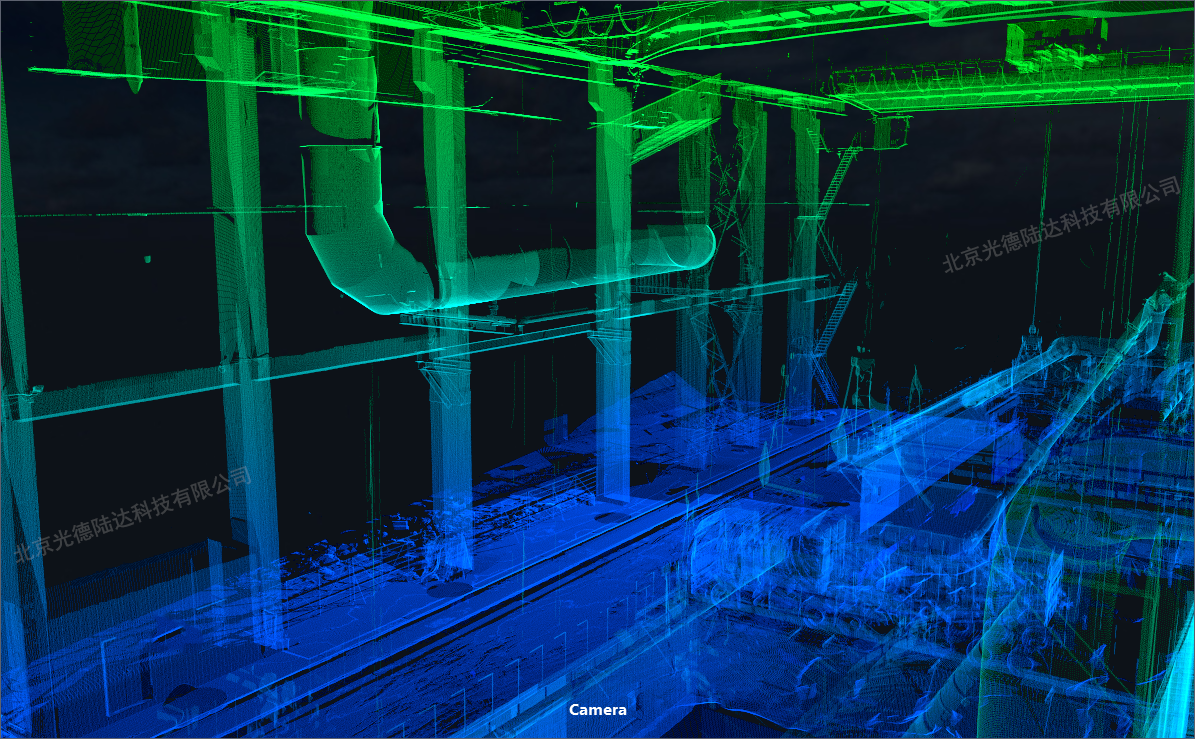

       高炉区域围绕塔体多点位架站，记录塔体结构和周边管廊节点。主厂房内部在跨度和高度方向分别布站，覆盖设备群、行车梁和柱网结构。炉前车间在设备间架设，记录空间关系和连接节点。铁路线沿走向逐段扫描，记录轨道走向和地面设施。高空管廊从多个平台架站覆盖，记录管网路由和钢结构节点。

       单站扫描约两到三分钟，全厂区扫描周期根据面积和复杂度确定。内业处理将所有站点云数据统一配准，生成全厂区完整点云模型，精度控制在毫米级。
成果应用
       全厂区点云模型为钢铁厂的数字化管理建立了统一空间基准。设备定位方面，高炉、主厂房设备、炉前车间装置的位置坐标在模型中完整记录。空间分析方面，跨功能区的空间关系——高炉与主厂房的距离、铁路线与管廊的标高衔接、管网的跨区域路由——在模型中可直接提取。改造规划方面，新增设施或调整布局的空间可行性在模型中提前验证。
结语
       大型钢铁冶金工厂的全厂区扫描，解决了工业测绘中数据统一性这一核心问题。一套点云覆盖全部功能区和空间层级，为钢铁厂数字化管理提供了可靠基础。我们提供全厂区级三维扫描服务，项目咨询可私信对接。
