油气长输管道场逆向建模：管道与场站的数字模型完整构建

       油气长输管道场是能源输送体系中的关键节点，管道与场站设备共同构成完整的输送链条。长输管道走向绵延，场站内阀组、计量装置、压缩机等设备密集布置，管道与设备之间的连接关系复杂。对这类设施进行数字化，核心任务是建立一套完整的、可编辑的三维数字模型，将管道走向、场站布局和设备连接关系统一到同一套数据中。
       传统测绘方式在管道场场景中面临空间跨度大、管道走向长的挑战，数据统一性难以保证。逆向建模技术以现场三维扫描数据为基础，在数字空间中逐管道、逐设备地重建场站完整结构，形成毫米级精度的三维数字模型。我们近期完成了一个油气长输管道场的逆向建模项目，本文以此为案例进行技术梳理。

项目概况
       本次建模对象是一个油气长输管道场，包含长输管道、场站阀组区、计量装置区、压缩机组及相关配套设施。管道沿场站内外延伸，场站设备布局紧凑，管道与设备之间连接关系复杂。建模目标是建立管道场全要素三维数字模型，将管道走向、场站布局和设备位置在一套模型中完整呈现，为后续运维管理、改造规划和管道维护提供统一的空间数据基础。
技术路线
       建模的第一步是现场数据采集。采用三维激光扫描技术，对管道场进行全要素空间数据采集。管道区域沿走向分段扫描，记录管道路由、弯头角度、法兰接口和支架节点。场站区域围绕设备组架站，采集设备外形、阀组位置和连接关系。所有站点数据统一配准后，生成管道场完整高密度点云模型，精度控制在毫米级。

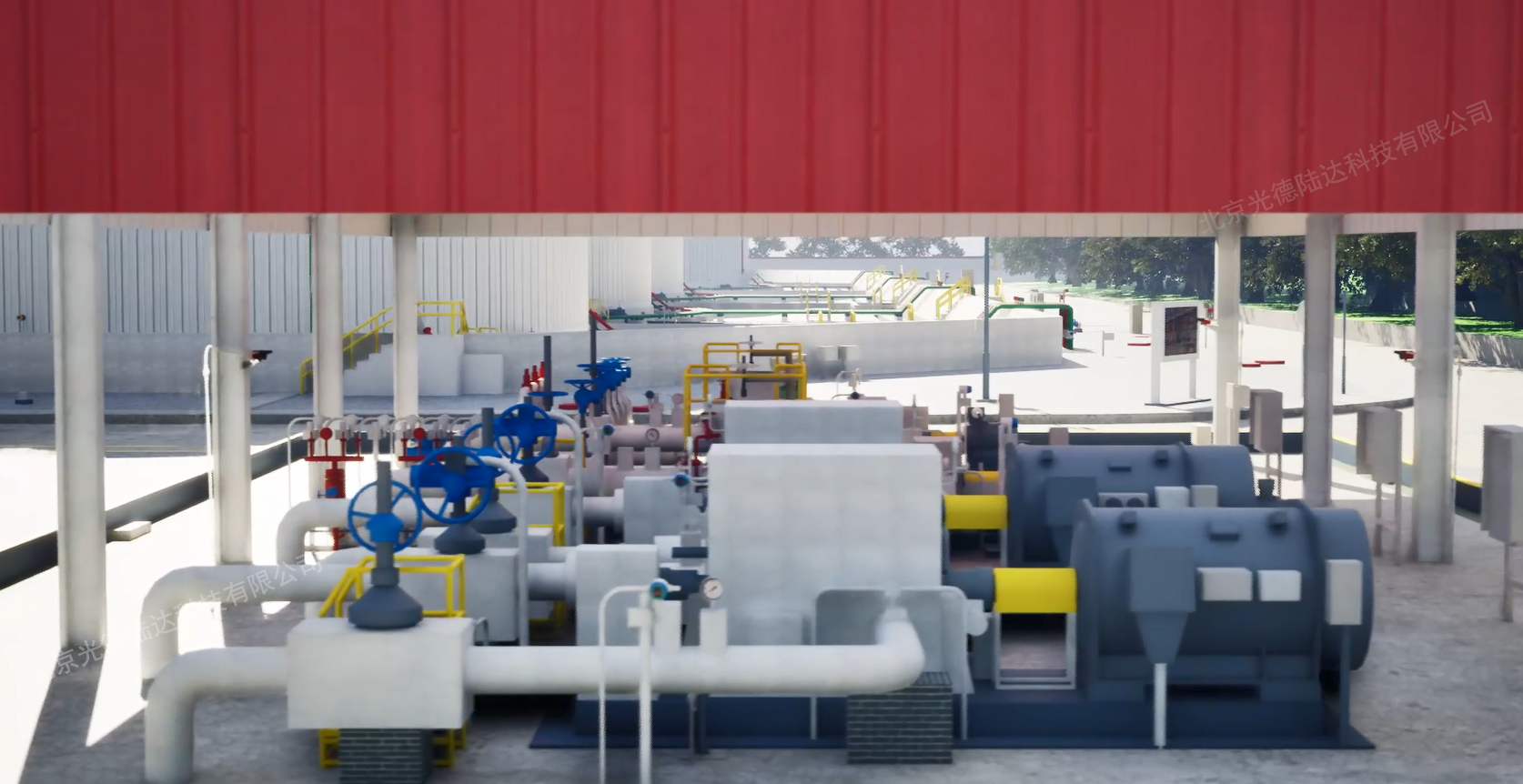

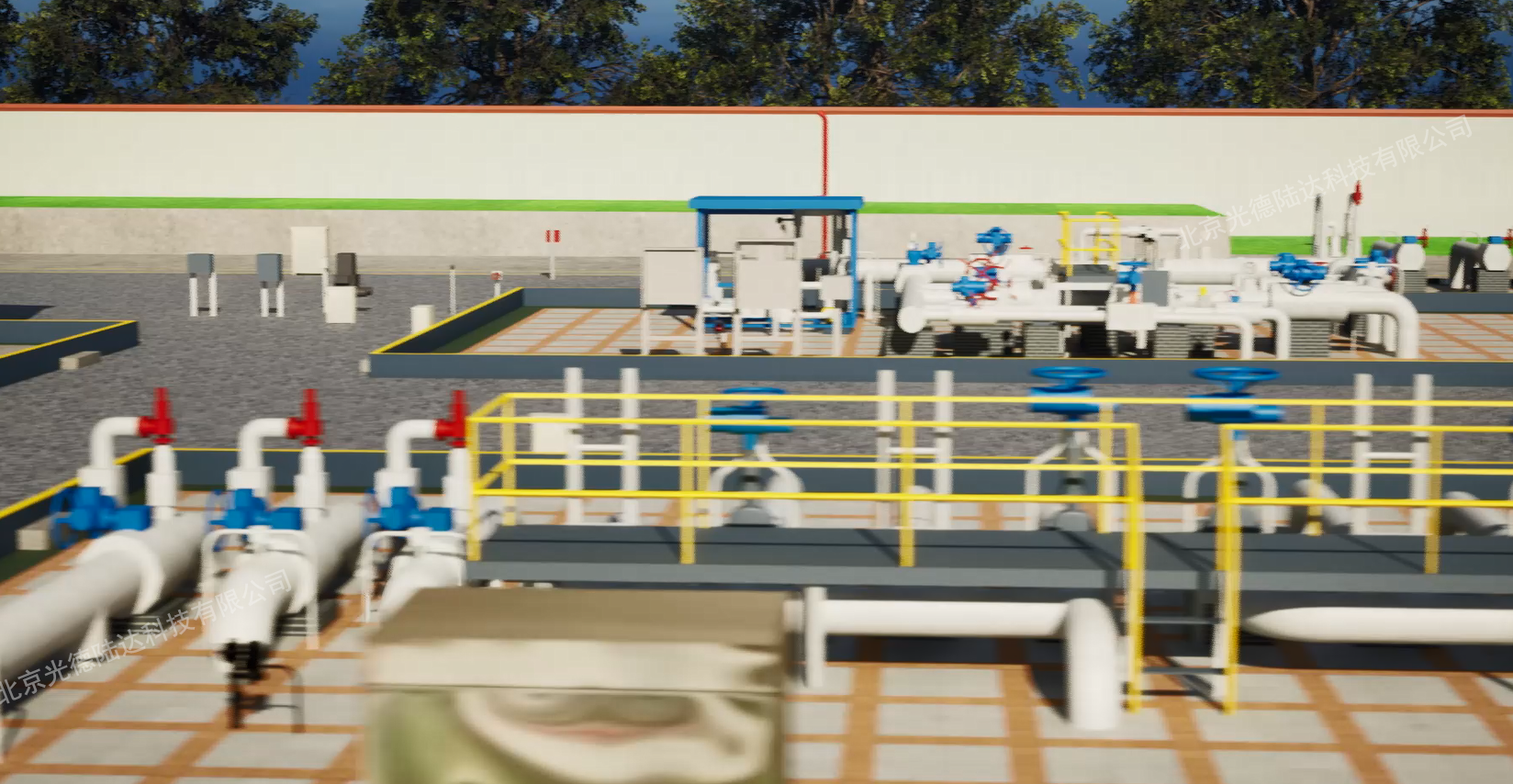

       建模阶段，以点云数据为尺寸基准，在专业建模软件中进行逆向重建。管道系统沿走向逐段拟合，管径、弯头角度、法兰连接节点全部保留。场站设备按实测外形和接口关系逐台构建，设备间的相对位置和连接方式严格按照实测数据。最终交付的可编辑三维模型，包含管道场全部设施的空间信息，模型与原始点云数据的几何偏差控制在毫米级。

成果应用
       逆向建模完成的三维数字模型，首先服务于管道场的运维管理。管道巡检时，任意管段的走向、标高和接口信息在模型中可查可量。场站设备管理实现空间化，设备位置、连接关系一目了然。管道维护时，故障管段的精确位置和拆装空间在模型上提前规划。
       改造规划方面，新增管道或调整场站布局，在三维模型中进行空间预演和碰撞检测。新管道走向与现有设施的干涉关系提前验证，改造方案的可行性在施工前完成技术论证。
结语
       油气长输管道场的数字化，核心是管道与场站数据的统一。逆向建模技术将管道走向和场站设备完整重建到同一套数字模型中，为管道场的运维管理提供了可靠基础。我们提供油气管道场逆向建模服务，欢迎同类项目咨询对接。
