选矿厂分车间三维扫描：多层工业厂房的空间数据采集

       选矿厂破碎筛分车间是典型的工矿多层工业建筑，空间结构复杂，层高变化大，多层平台与主楼结构交错，设备基础密集分布。传统测绘方式在这种多层工业环境中，面临着高空测量困难、平台间空间关系难以完整记录等挑战。三维激光扫描技术以非接触方式快速采集全要素空间数据，能够将厂房结构、平台体系和设备基础一次性纳入同一套点云模型，为设备改造、结构检测和空间管理提供可靠的数据基础。我们近期对某选矿厂破碎筛分车间完成了三维扫描，本文以项目实践为基础，梳理技术路径与成果价值。

项目概况

       本次扫描对象为一座选矿厂破碎筛分车间，主体为多层混凝土工业主楼，包含多层操作平台、设备基础及配套结构。车间内布置有破碎机、筛分机等核心设备，各层平台通过楼梯和通道连接。扫描目标是建立车间全要素点云模型，完整记录多层结构的空间关系、平台标高、柱网尺寸和设备基础位置，为后续的设备更新、结构改造和日常管理提供精确的空间数据。

技术路线
       外业采用地面式三维激光扫描仪，根据车间多层布局分区域布设站点。主楼各层平台分别架站，覆盖不同标高的结构面和设备区域。柱网密集区加密扫描，记录梁柱节点的空间位置和连接关系。设备基础区域围绕破碎机、筛分机单独采集，确保基础尺寸和定位数据完整。由于车间部分区域空间受限，扫描仪在平台下方和设备间隙灵活架设，保证数据无死角。

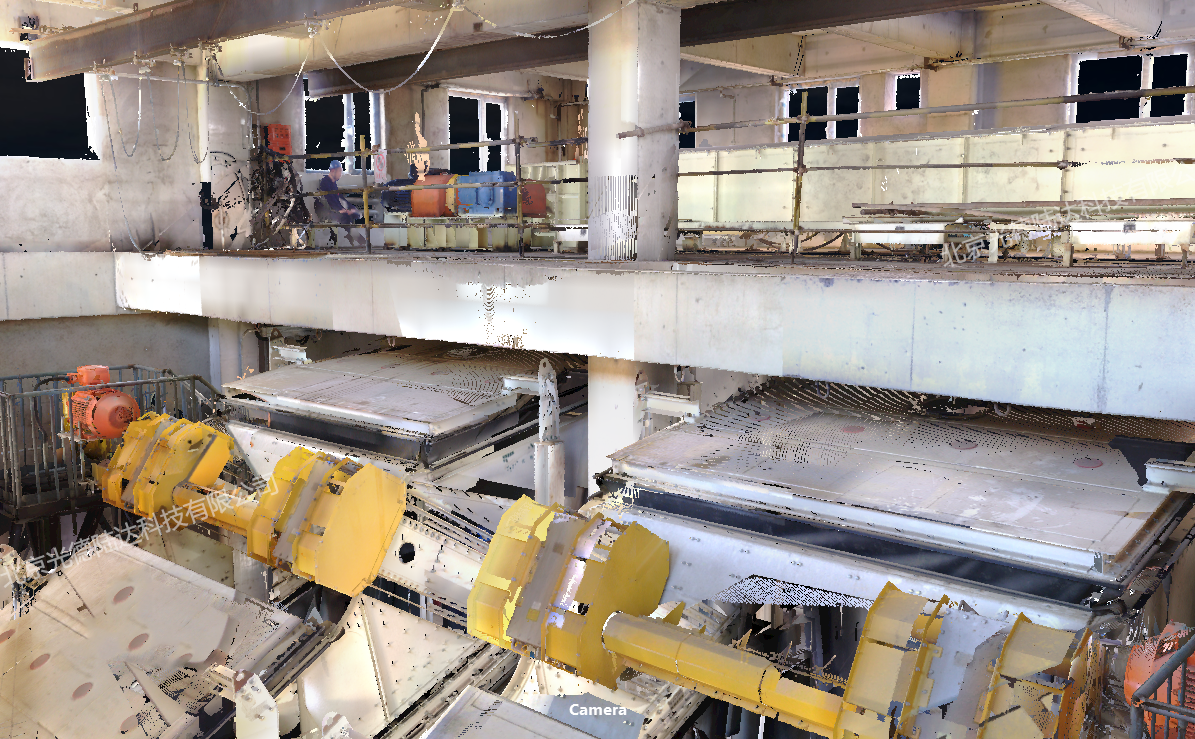

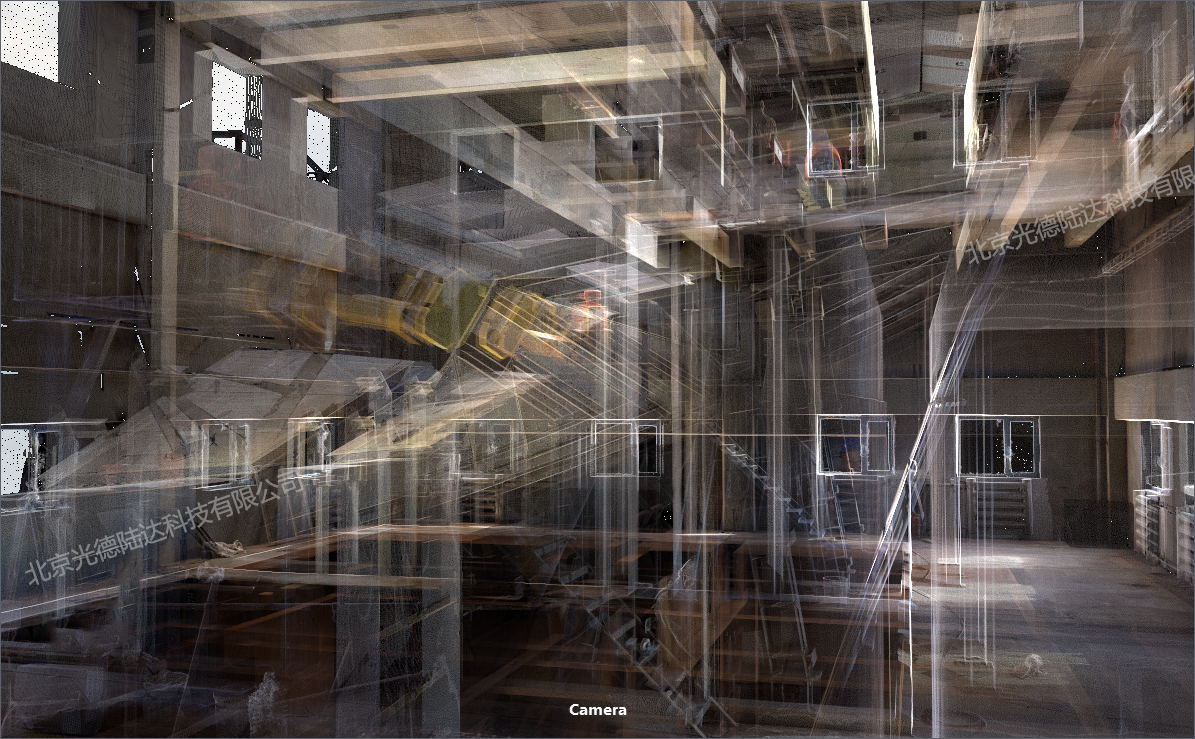

       内业处理阶段，各站点云数据通过重叠区域特征点统一配准，生成车间完整点云模型。点云经过滤波去噪后，以真彩色模式呈现混凝土结构和设备基础的实际状态。层高、平台标高、柱网间距、设备基础定位等关键数据均可从模型中直接量取，精度控制在毫米级。
成果应用
       三维点云模型为选矿厂车间的精细化管理提供了统一数据基准。在设备更新方面，新设备的安装空间、运输路线和基础配合关系可在模型中进行空间预演。在结构检测方面，梁柱节点的空间位置和变形趋势可通过多期数据比对进行量化分析。在空间管理方面，各层平台的净空高度、通道宽度和操作空间均可从模型中获取，为安全生产和现场管理提供可靠参考。
       从长期价值来看，这套点云模型是选矿厂车间数字化运维的基础资产。设备或结构发生变化后，可通过局部补扫更新模型，数字档案与现场始终保持同步。一套数据，多次复用，显著降低重复测绘成本。
结语
       选矿厂破碎筛分车间三维扫描，将多层结构与设备基础完整统一到一套模型中，为车间的设备改造和数字化管理提供了可靠基础。我们提供选矿厂厂房三维扫描服务，欢迎同类项目咨询对接。
