地下车库三维扫描：毫米级点云还原，逆向建模适配运维管理

       地下车库是建筑空间中几何特征重复度高、结构分布规律性强、但同时存在大量设备管线的典型场景。车位排布密集，柱网间距统一，顶部管道纵横交错，净空高度直接关系车辆通行安全。传统测绘方式在这类大范围室内空间中，人工逐点测量效率极低，管道净空与车位尺寸等关键数据难以完整覆盖。三维激光扫描技术以移动式快速采集的方式，将地下车库的全部空间要素一次性纳入点云数据，并通过逆向建模生成可编辑的数字模型，为改造规划、车位管理和设备维护提供了可靠的数据基础。我们近期对某地下车库完成了三维扫描与逆向建模，本文以项目实践为基础，梳理技术路径与成果价值。

项目概况
       本次扫描对象为一个地下车库，包含停车区域、行车道、柱网结构、通风管道、消防管线及照明设备。车库范围较大，车位与柱网排布规律，顶部管道密集。扫描目标是建立车库全要素点云模型，并在此基础上完成逆向建模，完整记录车位尺寸、净空高度、管道走向和柱网间距，为后续的空间改造和运维管理提供精确数据。
技术路线

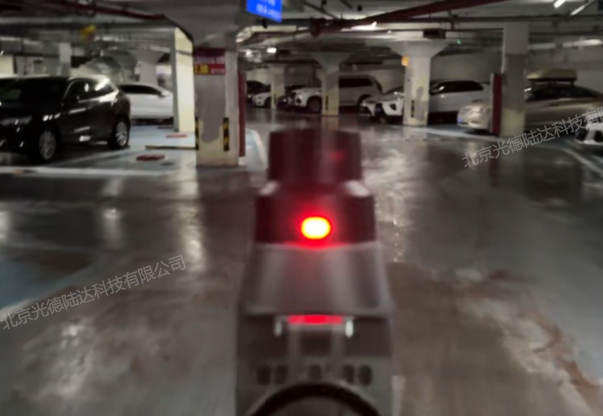

       外业采用手持式三维激光扫描仪与地面架站式扫描相结合的方式。手持扫描仪沿车库行车道和车位通道连续行走采集，快速覆盖大范围空间。柱网节点、管道密集区及设备区域使用架站式扫描加密，确保关键部位的几何数据完整。单站扫描与连续移动采集相配合，激光以每秒百万点级的速度记录车库内部全部空间信息。

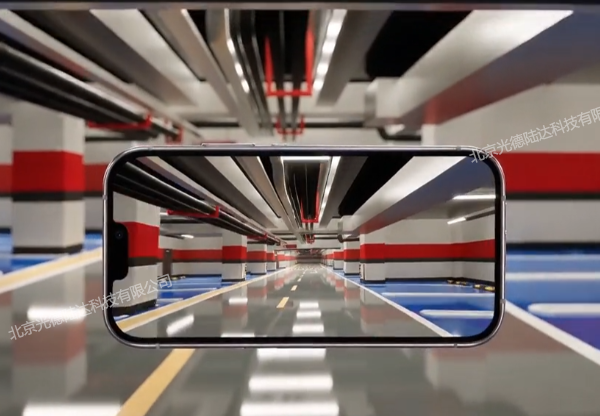

       内业处理阶段，各采集数据通过特征匹配算法统一配准，生成车库完整点云模型。点云经过滤波去噪后，以真彩色模式呈现车库内部的实际状态。车位宽度、净空高度、管道离地距离、柱网间距等关键数据均可从模型中直接量取，精度控制在毫米级。在点云基础上进行逆向建模，生成结构清晰、可编辑的车库三维数字模型。

成果应用
       三维数字模型为地下车库的精细化管理提供了统一数据基准。在车位管理方面，车位实际尺寸和行车道宽度可直接从模型中提取，为车位重新划线和行车道优化提供精确依据。在设备维护方面，管道走向、阀门位置和净空数据完整记录，检修人员无需反复现场测量。在改造规划方面，新增设备或管线调整可在模型中进行空间预演，与现有结构的干涉关系提前验证。环境模拟功能还可辅助灯光设计和导视系统规划，白天与夜间照明效果在模型中直接呈现。
       从长期价值看，这套数字模型是地下车库数字化运维的基础资产。车库内部发生变化后，可通过局部补扫更新模型，数字档案与现场保持同步。一套数据，长期复用，显著降低重复测绘成本。
结语
       地下车库三维扫描与逆向建模，将车库空间完整搬进数字世界，为改造规划、车位管理和设备维护提供了可靠的数据基础。我们提供地下车库三维扫描服务，欢迎同类项目咨询对接。
