江南古建民居三维扫描技术应用

       江南古典古建民居是传统建筑文化的重要载体，以四合院格局、马头墙、雕花门窗和木构架体系为典型特征。这类建筑历经数十年甚至上百年风雨，构件老化、结构变形、局部破损等问题普遍存在，修缮保护需求迫切。传统测绘手段在记录雕花构件、弧形屋面、木构架节点等复杂细节时，精度和完整度都难以满足古建保护的要求。三维激光扫描技术以全要素采集的方式，将古建民居的建筑形态和构件细节完整记录在点云模型中，为修缮设计、价值评估和数字存档提供了可靠的数据基础。
       我们近期对一座江南古典四合院老宅完成了三维扫描，完整记录了建筑空间。本文以项目实践为基础，梳理技术路径与成果价值。

项目概况
       本次扫描对象为一座江南古典四合院老宅，建筑格局包含正厅、厢房、天井和门厅，青砖黛瓦，马头墙高低错落。建筑内部以木构架承重，梁柱节点复杂，门窗、雀替、柱础等构件带有典型江南雕刻风格。扫描目标是建立老宅全要素点云模型，记录建筑格局、木构架尺寸、雕花构件细节和空间高差，为后续修缮设计、构件更换和数字存档提供精确数据。
技术路线
       外业采用地面式三维激光扫描仪，根据院落布局分区域布设站点。天井区域架站覆盖四周建筑立面，正厅和厢房内部逐间扫描，记录梁架结构和空间尺度。马头墙和屋面从地面多点位采集，记录墙体轮廓和屋面曲线。门窗雕花、雀替和柱础等构件单独加密扫描，确保细节纹理完整。单站扫描约两到三分钟，激光以每秒百万点级的速度记录空间信息。真彩色点云真实还原了青砖墙面和木构件的色彩质感。

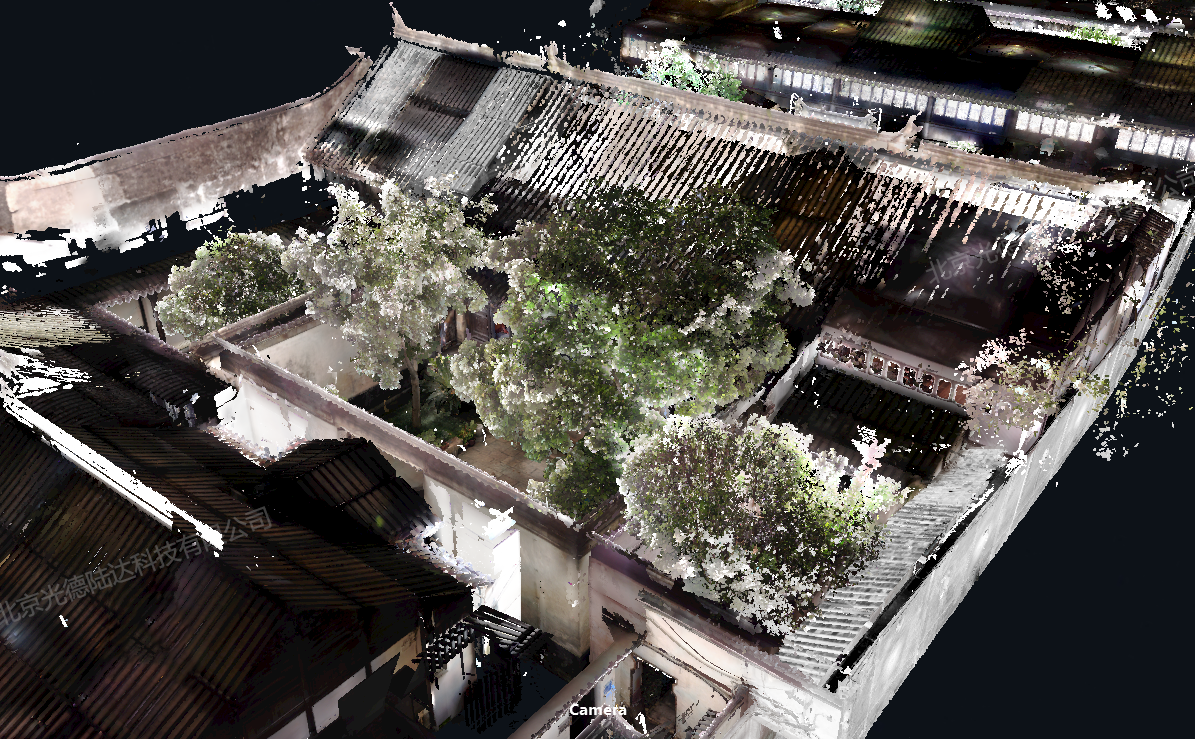

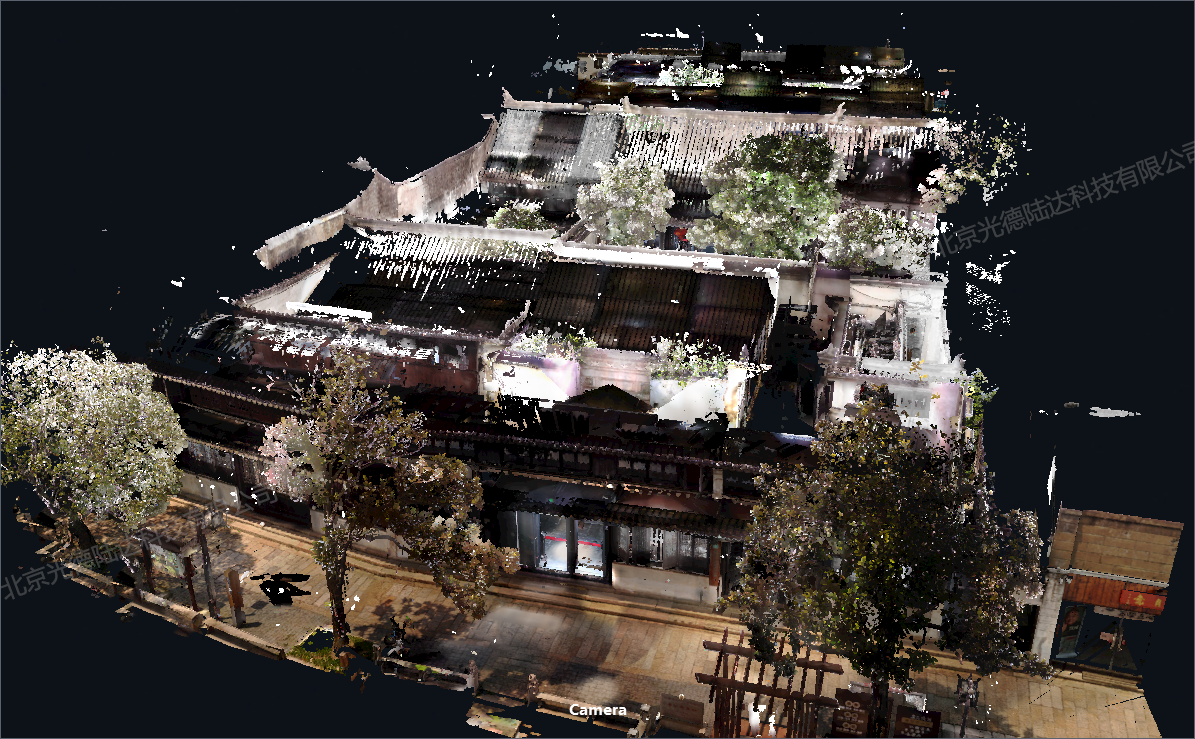

       内业处理阶段，各站点云数据通过重叠区域特征点统一配准，生成老宅完整点云模型。经过滤波去噪后，梁架高度、柱距、天井尺寸和雕花构件的位置均可从模型中直接量取，精度控制在毫米级。点云模型同时保留了建筑的真实色彩和纹理信息，为后续展示和分析提供了直观依据。

成果应用
       三维点云模型为江南古典民居的修缮保护提供了统一数据基准。在修缮设计方面，梁架高度、柱础位置和屋面曲线可从模型中提取，为修缮方案的制定提供精确现状数据。在构件更换方面，雕花门窗和雀替的几何形态在模型中完整保留，替换构件的加工尺寸可直接参考。在价值评估方面，建筑格局和构件的完整数据为历史价值和研究价值评估提供了客观依据。
       逆向建模进一步拓展了模型的应用场景。在点云基础上生成的可编辑模型，可以用于修缮方案的模拟和比对，构件拆解和替换方案的验证更加直观。从长期价值来看，这套点云模型是古建数字化存档的基础资产，建筑的每一次变化都可以通过补扫更新记录，数字档案与实体同步。
结语
       江南古典古建民居三维扫描将建筑格局和构件细节完整统一到一套模型中，为修缮保护和数字化存档提供了可靠基础。我们提供古建民居三维扫描服务，欢迎同类项目咨询对接。
