油气生产平台三维扫描数字化

       油气生产平台是海上和陆上油气田开发的核心设施，承担油气分离、计量、增压和外输的功能。平台空间紧凑，设备密集，管线交错，分离器、压缩机、管廊和火炬臂在有限空间内形成复杂的工艺连接。传统测绘方式在平台环境中面临两个核心难题：一是可达性，部分设备位于平台边缘或高空位置，人工测量困难；二是安全风险，平台处于生产运行状态，带电和带压设备附近作业受限。三维激光扫描技术以非接触方式快速采集全要素空间数据，在平台外围或安全区域即可完成数据采集，为平台的改造规划、设备维护和安全管理提供了可靠的数据基础。
       我们近期对某油气生产平台完成了三维扫描，完整记录了平台设备空间。本文以项目实践为基础，梳理技术路径与成果价值。

项目概况
       本次扫描对象为一座油气生产平台，包含分离器组、压缩机组、管廊系统、火炬臂及配套设备。平台空间紧凑，设备与管线密集交错。扫描目标是建立平台全要素点云模型，记录设备定位、管线走向、法兰节点和空间净空，为改造规划、设备维护和安全管理提供精确数据。
技术路线
       外业采用地面式三维激光扫描仪，根据平台布局分区域布设站点。平台外围从多个方向架站，覆盖设备外形和管廊走向。管线密集区域加密扫描，记录法兰节点和阀门位置。由于平台处于生产运行状态，扫描作业在安全距离外进行，非接触式采集方式避免了登平台和近距测量的风险。单站扫描约两到三分钟，激光以每秒百万点级的速度记录空间信息。

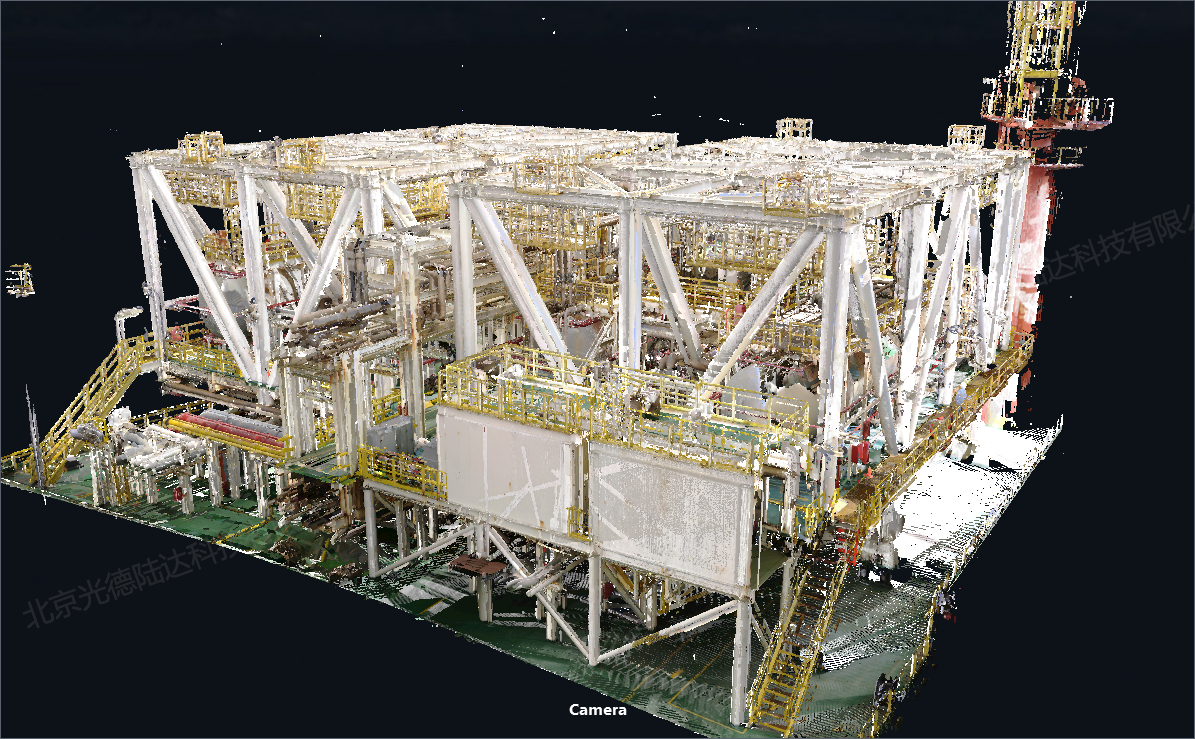

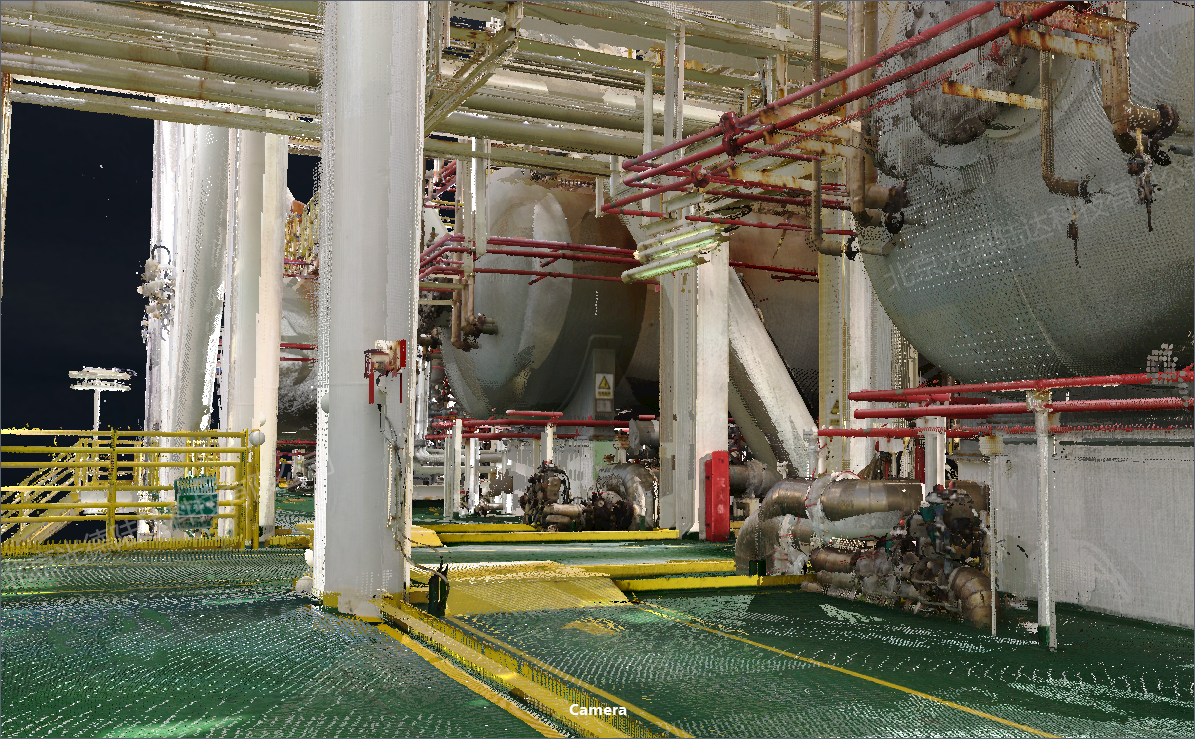

       内业处理阶段，各站点云数据通过重叠区域特征点统一配准，生成平台完整点云模型。经过滤波去噪后，点云以实景、真彩色和透视三种状态自然呈现。实景模式还原平台现场状态，真彩色模式保留设备和管道的真实颜色，透视模式让内部结构和管线布局清晰可见。三种状态围绕平台旋转展示，空间信息表达完整。

成果应用
       三维点云模型为油气生产平台的精细化管理提供了统一数据基准。在改造规划方面，设备间距、管线标高和操作空间可从模型中直接量取，新增设备或管线调整在模型中进行空间预演，干涉关系提前验证。在设备维护方面，法兰节点和阀门位置完整记录，检修人员无需反复现场测量。在安全管理方面，逃生通道宽度、安全距离和操作空间可从模型中提取，为应急预案制定提供数据支撑。
       从长期价值来看，这套点云模型是平台数字化运维的基础资产。设备或管线发生变化后，可通过局部补扫更新模型，数字档案与现场保持同步。一套数据，多次复用，显著降低重复测绘成本。
结语
       油气生产平台三维扫描将设备、管线和钢结构完整统一到一套点云模型中，非接触式采集让数据获取更加安全高效。我们提供油气生产平台三维扫描服务，欢迎同类项目咨询对接。
