天然气加气站三维扫描数字化

       天然气加气站是城市燃气供应体系中的重要节点，承担车辆加气和燃气输配的功能。站内储气瓶组、加气机、压缩机和管线系统密集布置，安全距离和管线走向直接影响运行安全。传统测绘方式在加气站环境中面临两个核心难题：一是安全要求高，站内属于防爆区域，人工测量作业受限；二是空间关系复杂，储气区、加气区和辅助区之间的管线连接和空间距离需要精确记录。三维激光扫描技术以非接触方式快速采集全要素空间数据，在安全区域即可完成数据采集，为加气站的改造规划、设备维护和安全管理提供了可靠的数据基础。
       我们近期对某天然气加气站完成了三维扫描，完整记录了站内设备空间。本文以项目实践为基础，梳理技术路径与成果价值。

项目概况
       本次扫描对象为一座天然气加气站，包含储气瓶组、加气机、压缩机、管线系统及安全设施。站内设备类型多，空间布局紧凑，部分区域为防爆区域。扫描目标是建立加气站全要素点云模型，记录设备定位、管线走向、安全距离和空间净空，为改造规划、设备维护和安全管理提供精确数据。
技术路线
       外业采用地面式三维激光扫描仪，根据站区布局分区域布设站点。储气区围绕瓶组多点位架站，覆盖瓶组外形和连接管线。加气区沿加气机排列方向逐段采集，记录加气机位置和加气枪接口。管线区域沿走向扫描，记录管道法兰和阀门位置。由于加气站属于防爆区域，扫描作业在安全距离外进行，非接触式采集方式避免了人工近距测量的风险。单站扫描约两到三分钟，激光以每秒百万点级的速度记录空间信息。

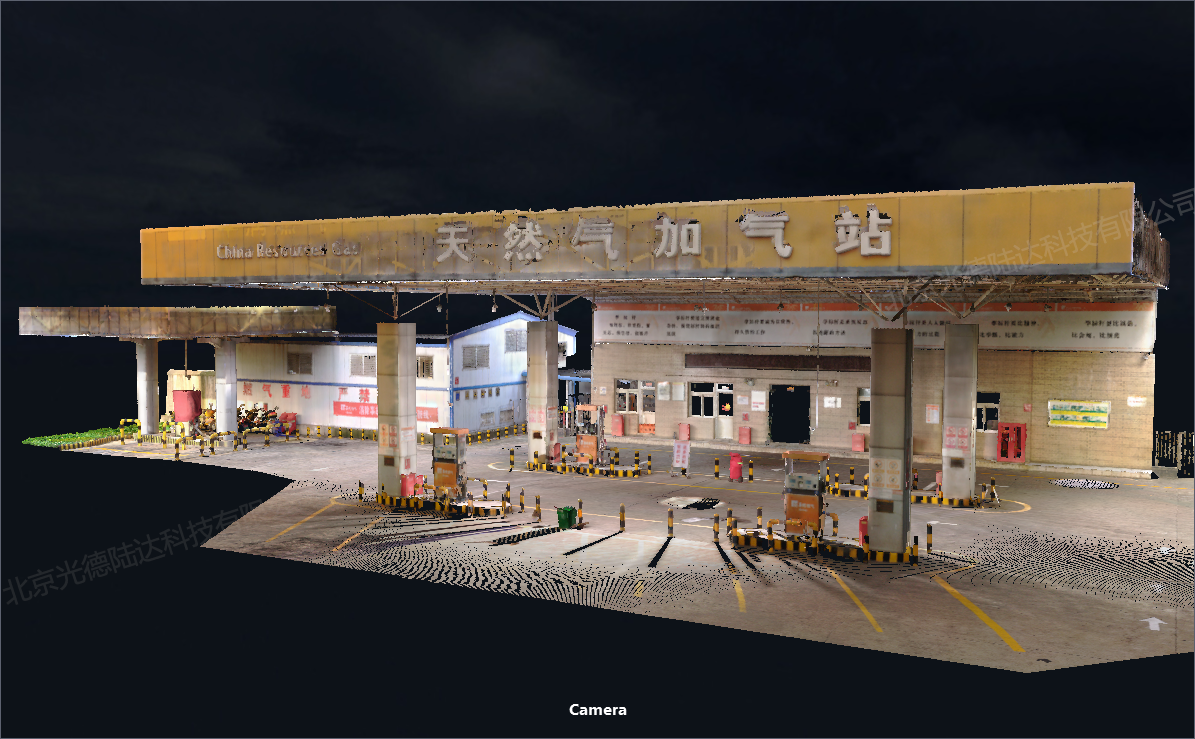

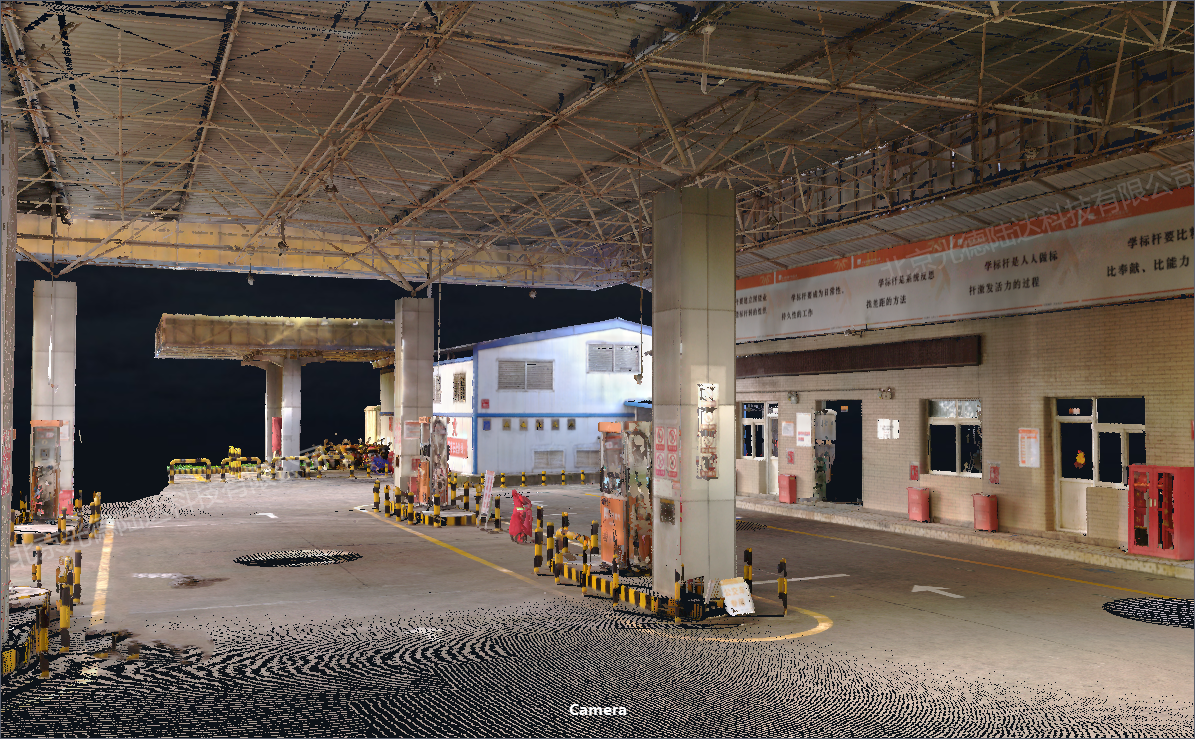

       内业处理阶段，各站点云数据通过重叠区域特征点统一配准，生成加气站完整点云模型。经过滤波去噪后，点云以实景、真彩色和透视三种状态自然呈现。实景模式还原站区现场状态，真彩色模式保留设备和管道的真实颜色，透视模式让内部结构和管线布局清晰可见。三种状态围绕加气站旋转展示，空间信息表达完整。在渲染软件中，模型可以进一步生成高质量的效果图，用于方案汇报和技术交流。

成果应用
       三维点云模型为天然气加气站的精细化管理提供了统一数据基准。在改造规划方面，设备间距、管线标高和安全距离可从模型中直接量取，新增设备或管线调整在模型中进行空间预演，干涉关系提前验证。在设备维护方面，加气枪接口、阀门位置和法兰节点完整记录，检修人员无需反复现场测量。在安全管理方面，安全距离、逃生通道宽度和消防设施覆盖范围可从模型中提取，为应急预案制定提供数据支撑。
       从长期价值来看，这套点云模型是加气站数字化运维的基础资产。设备或管线发生变化后，可通过局部补扫更新模型，数字档案与现场保持同步。一套数据，多次复用，显著降低重复测绘成本。
结语
       天然气加气站三维扫描将储气设备、加气机和管线系统完整统一到一套点云模型中，非接触式采集让数据获取更加安全高效。我们提供天然气加气站三维扫描服务，欢迎同类项目咨询对接。
