交通隧道网络三维扫描数字化

       交通隧道是公路、铁路和城市轨道交通的重要组成部分，承担车辆通行和线路连接的功能。隧道空间呈线性延伸，衬砌结构、机电设备、管线和消防设施沿走向连续布置。传统测绘方式在隧道环境中面临两个核心难题：一是作业窗口有限，隧道通常处于运营状态，测量作业只能在短暂的夜间检修窗口进行；二是精度要求高，隧道断面尺寸、管线净高和设备间距直接影响通行安全，测量精度要求高。三维激光扫描技术以非接触方式快速采集全要素空间数据，在不封路、不停运的条件下即可完成数据采集，为隧道的改造规划、设备维护和安全管理提供了可靠的数据基础。

       我们近期对某交通隧道网络完成了三维扫描，完整记录了隧道空间。本文以项目实践为基础，梳理技术路径与成果价值。

项目概况

       本次扫描对象为一条交通隧道，包含隧道衬砌、管片结构、机电设备、管线系统和消防设施。隧道空间呈线性延伸，内部设施沿走向连续布置。扫描目标是建立隧道全要素点云模型，记录隧道断面、衬砌结构、管线走向和设备定位，为改造规划、设备维护和安全管理提供精确数据。

技术路线

       外业采用地面式三维激光扫描仪，沿隧道走向分段布设站点。隧道内部沿洞壁两侧分别架站，覆盖衬砌结构和管线设备。机电设备区域加密扫描，记录设备外形和接口位置。由于隧道处于运营状态，扫描作业在非高峰时段进行，非接触式采集方式避免了封路和停运的影响。单站扫描约两到三分钟，激光以每秒百万点级的速度记录空间信息。

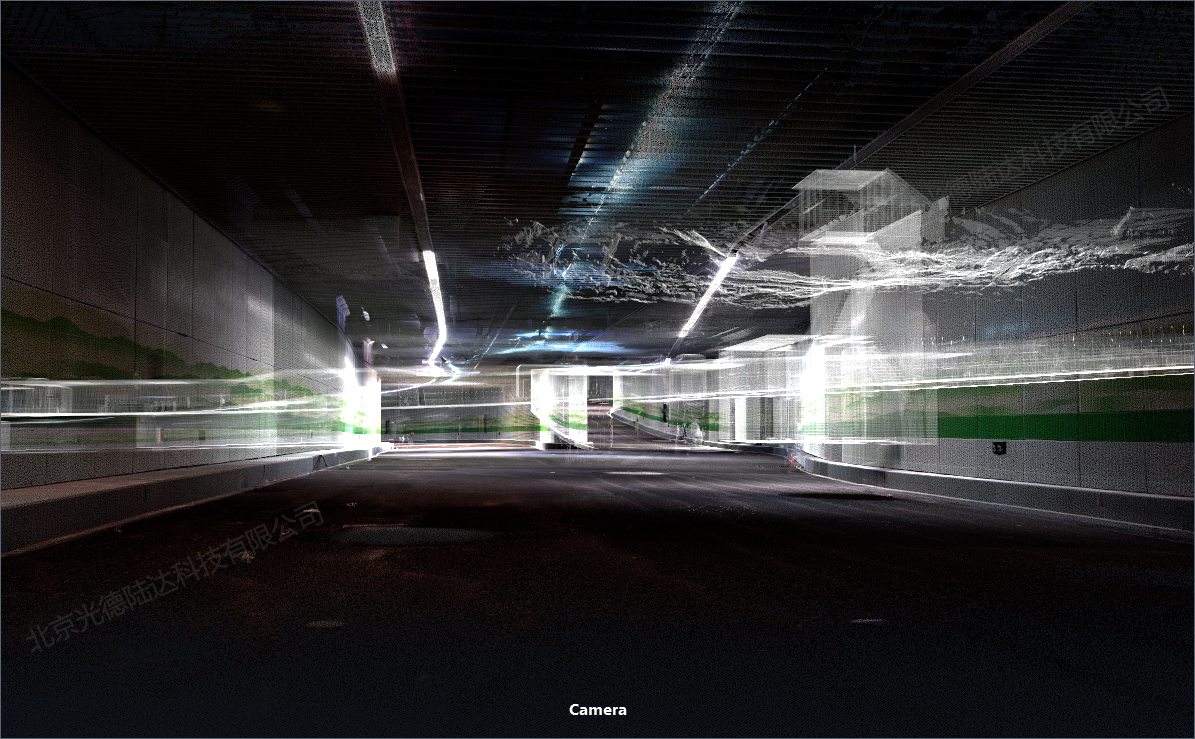

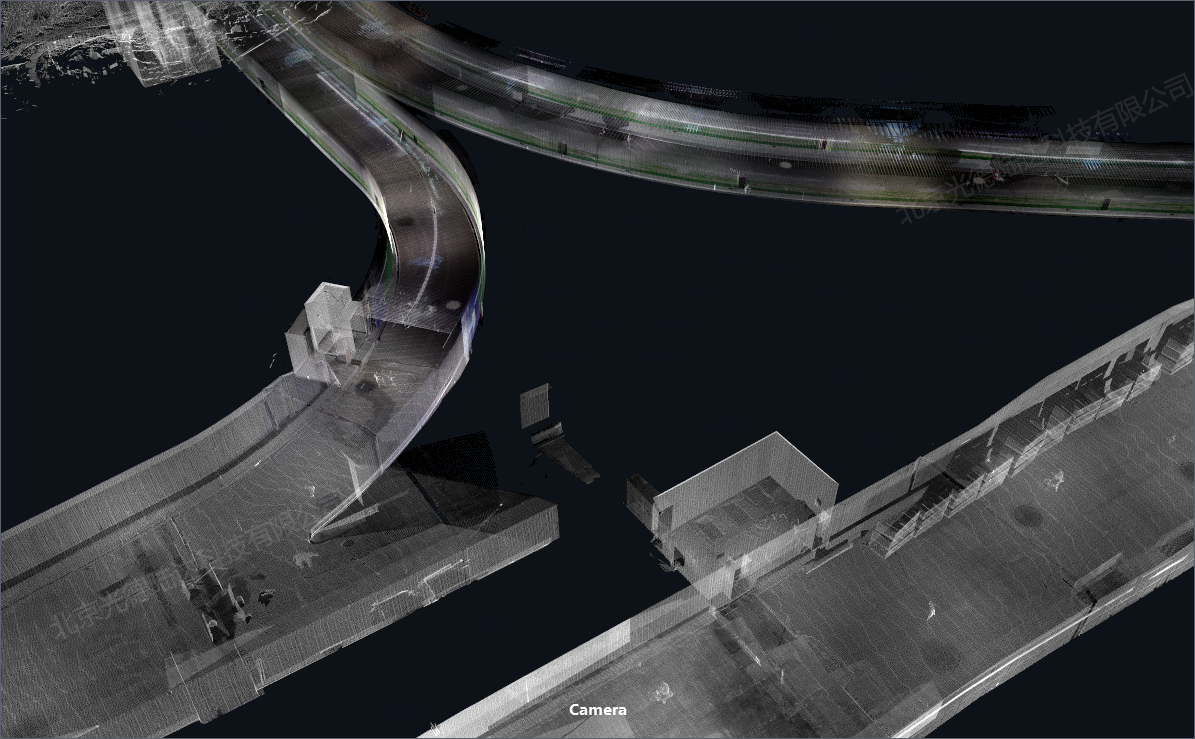

       内业处理阶段，各站点云数据通过重叠区域特征点统一配准，生成隧道完整点云模型。经过滤波去噪后，点云以真彩色和透视两种状态自然呈现。真彩色模式还原隧道衬砌和设备的真实颜色，透视模式让内部结构和管线布局清晰可见。两种状态沿隧道走向展示，空间信息表达完整。在渲染软件中，点云数据可以进一步生成高质量效果图，用于方案汇报和技术交流。

成果应用

       三维点云模型为交通隧道的精细化管理提供了统一数据基准。在改造规划方面，隧道断面、管线净高和设备间距可从模型中直接量取，新增设备或管线调整在模型中进行空间预演，干涉关系提前验证。在设备维护方面，机电设备位置、管线支架和消防设施点位完整记录，检修人员无需反复现场测量。在安全管理方面，隧道断面尺寸、逃生通道宽度和消防设施覆盖范围可从模型中提取，为应急预案制定提供数据支撑。

       从长期价值来看，这套点云模型是隧道数字化运维的基础资产。隧道结构或设备发生变化后，可通过局部补扫更新模型，数字档案与现场保持同步。一套数据，多次复用，显著降低重复测绘成本。

结语

       交通隧道三维扫描将衬砌结构、机电设备和管线系统完整统一到一套点云模型中，非接触式采集让数据获取更加安全高效。我们提供交通隧道三维扫描服务，欢迎同类项目咨询对接。
