煤矿筛分车间三维扫描数字化

       筛分车间空间狭窄、管线交织。在不停产或短停产的窗口期更换大型设备，安装精度和空间避让是致命难题。三维激光扫描如何将现场环境1:1数字化，为设备进场扫清障碍？

项目概况

       本次项目位于某大型煤矿筛分车间。现场正在进行升级改造，新进场了多台大型电机、泵组及方形物料溜槽。车间内空间极其局促，顶部粗大的旧管道与承重梁纵横交错，地面设备基础复杂。客户面临极大的安装风险：新设备的体积较大，吊装和就位路径极易与周边管线、立柱发生干涉，一旦现场卡壳，将面临巨大的停产损失。

技术路线

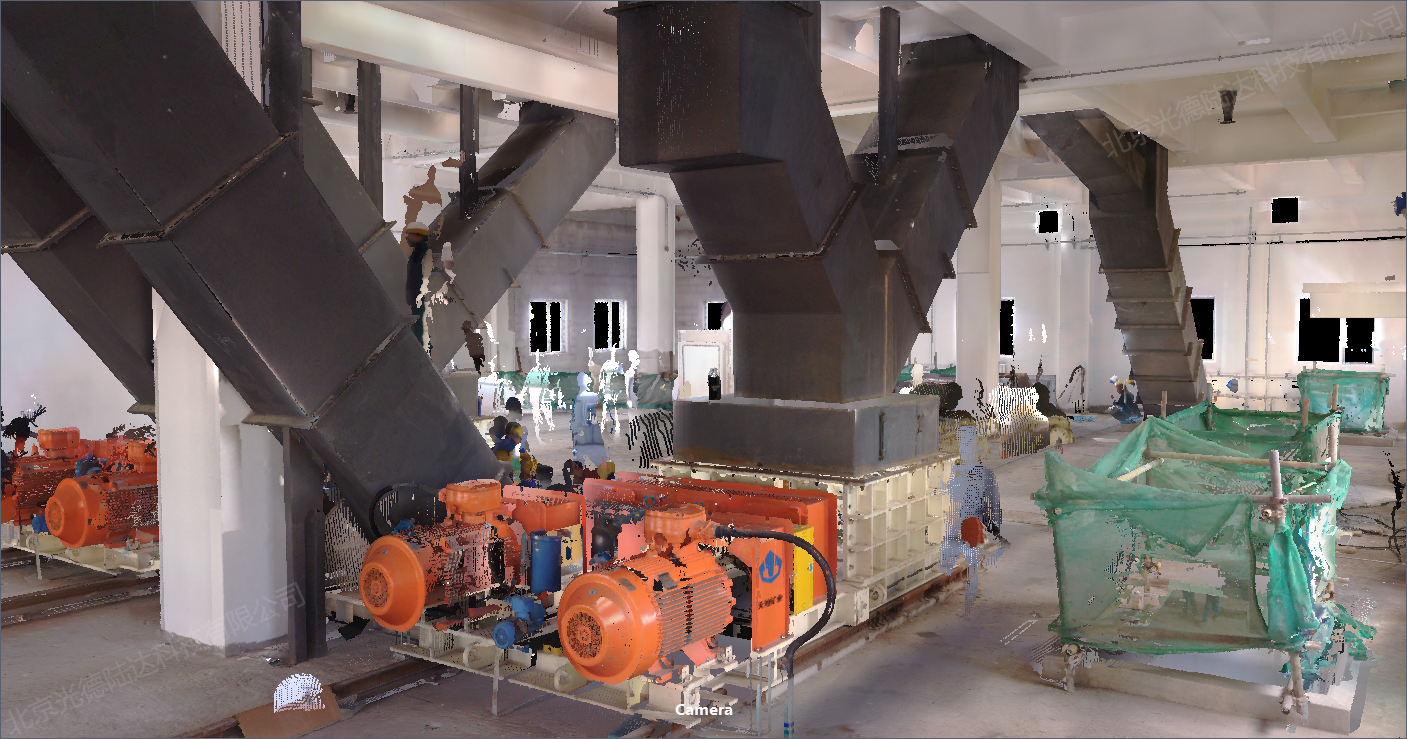

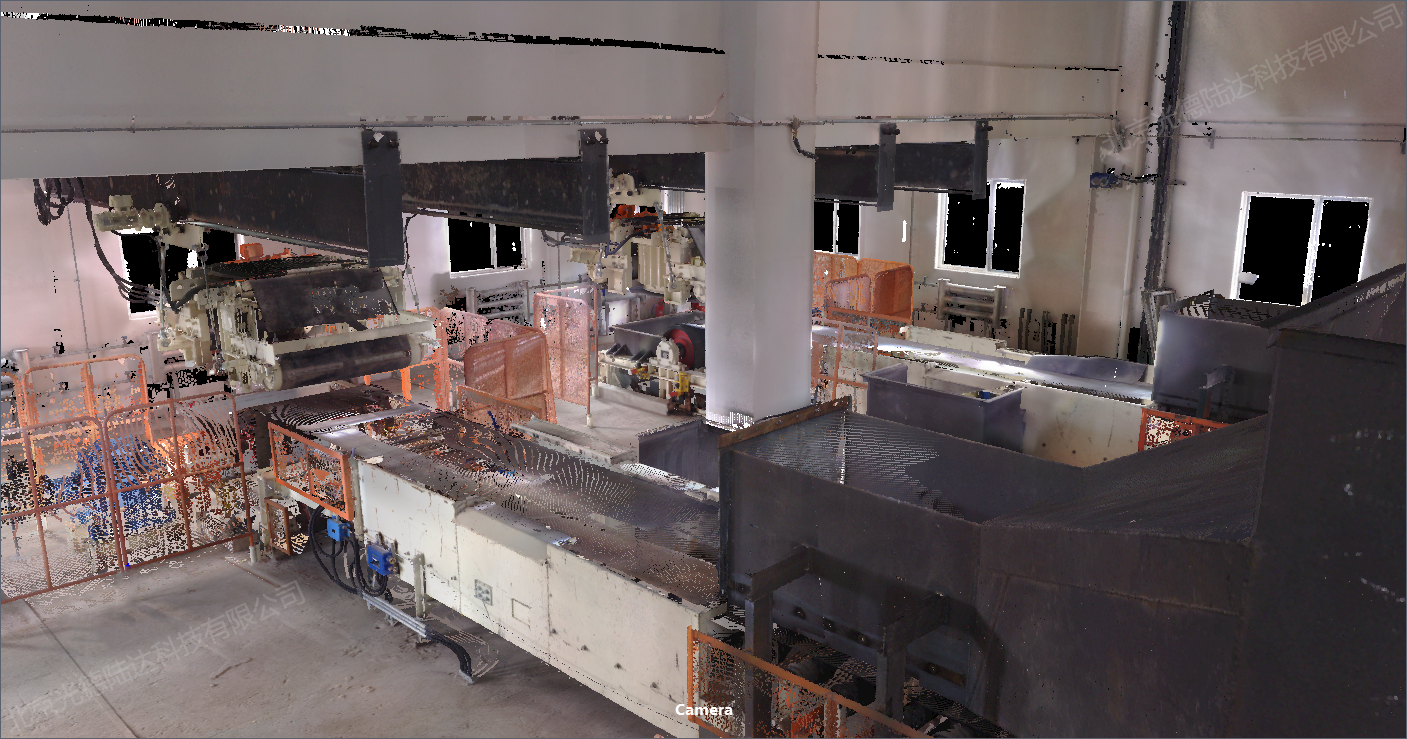

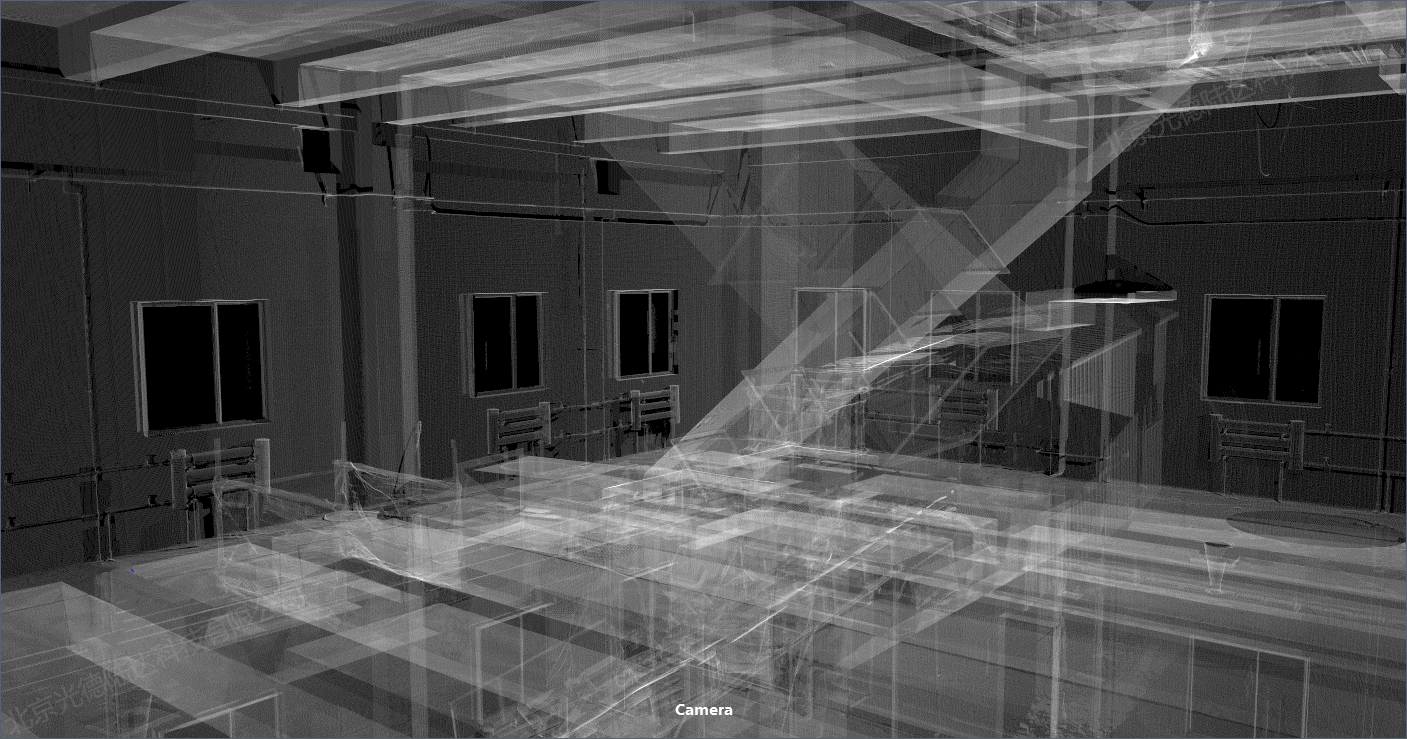

       针对筛分车间的高粉尘与复杂遮挡，项目采用高精度地面三维激光扫描仪进行现场实景采集。技术人员在设备基础周边及巡检通道多角度设站，快速获取了包含建筑结构、原有管线以及新进场设备在内的真彩色点云数据。 数据处理阶段，我们进行了高精度的多站配准与去噪，确保现场空间尺寸的毫米级真实还原。

应用成果

       依托点云环境与导入的设计模型，我们为客户解决了三大工程难题：一是动态碰撞检测。我们在软件中模拟溜槽的吊装与平移就位过程，系统精准识别出溜槽转角与顶部横梁的干涉点，提前优化了安装角度，避免了现场高空切割。二是基础尺寸精准复核。利用点云软件的测量工具，直接提取现场混凝土基础的实际坐标，并与新电机设计模型的地脚螺栓孔位进行比对，验证了匹配度，确保了新设备就位时的严丝合缝。三是数字化施工交底。将带有真实空间坐标的点云场景呈现给施工团队，让吊装人员在进场前就能直观了解空间净距，大幅提升了高空作业的安全系数。

结语

       煤矿筛分车间的设备安装，容不得半点试错。我们提供从现场扫描、点云处理、模型导入到空间碰撞检测的全流程服务。用真实的现场三维数据，为您的工程改造保驾护航。
