管廊三维激光扫描建模

　　管廊三维激光扫描建模技术解析

　　管廊三维激光扫描建模是通过高精度激光扫描技术，对地下或地上综合管廊(含电力、通信、给排水、燃气等管线)进行非接触式测量，生成三维点云数据并构建数字模型的过程。该技术可广泛应用于管廊设计优化、施工监测、运维管理及应急响应等场景，具有高效、精准、安全等优势。以下从技术流程、核心价值、实施要点及应用案例展开分析。

　　一、技术流程与关键步骤

　　1. 前期准备

　　需求分析：明确建模目的(如竣工验收、运维管理、改造设计)及精度要求(如毫米级或厘米级)。

　　现场勘查：标记管廊内障碍物(如支架、阀门)、安全风险点(如高压电缆)及扫描路线，评估环境干扰(如湿度、粉尘)。

　　设备选型：根据管廊规模选择扫描仪类型(如手持式、推车式或车载式)，并配置惯性导航系统(INS)或全站仪进行坐标校准。

　　2. 数据采集

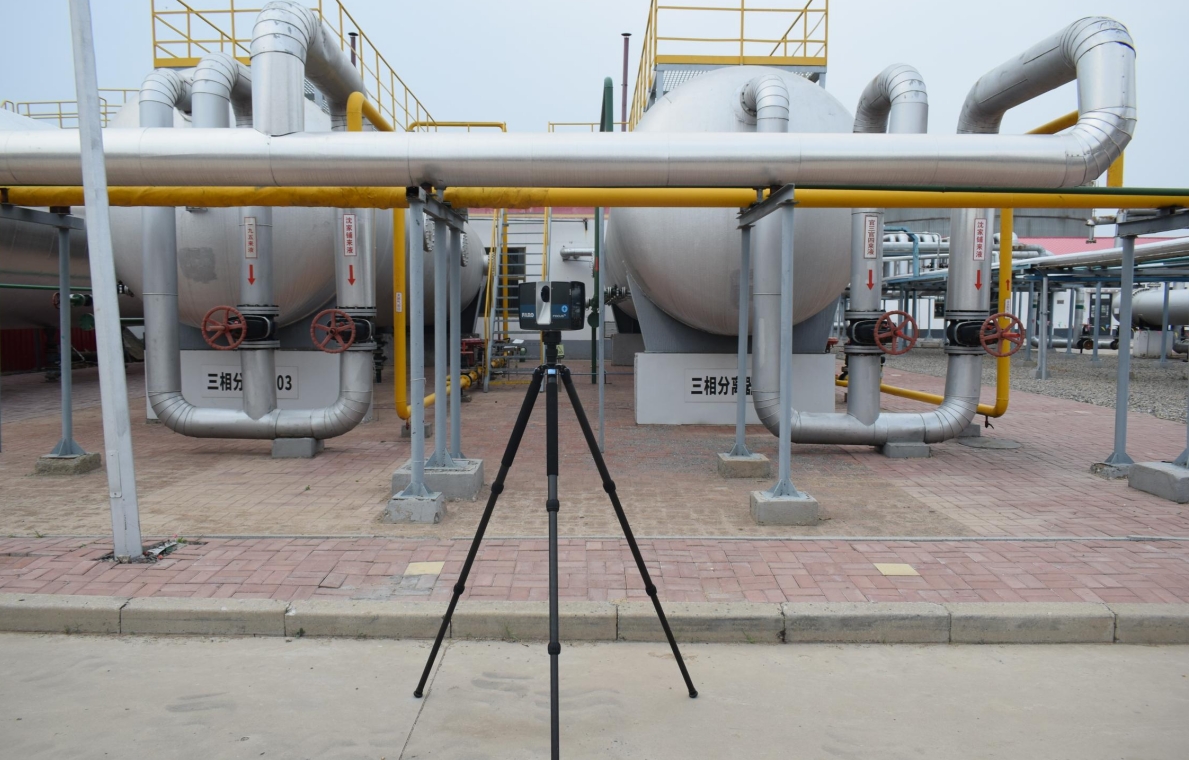

　　多站扫描：沿管廊轴线设置扫描站位，确保相邻站位重叠率≥30%，覆盖管廊全断面及管线表面。

　　纹理采集：同步拍摄管线及设备高清照片，用于后期模型贴图，提升可视化效果。

　　特殊区域处理：对狭窄空间(如分支管廊)或复杂管线(如交叉缠绕)采用移动式扫描或无人机辅助扫描。

　　3. 数据处理

　　点云配准：通过特征匹配或控制点拼接多站数据，生成完整点云模型。

　　去噪与简化：去除飞点、重复点，优化数据量(如保留关键特征点)，提升处理效率。

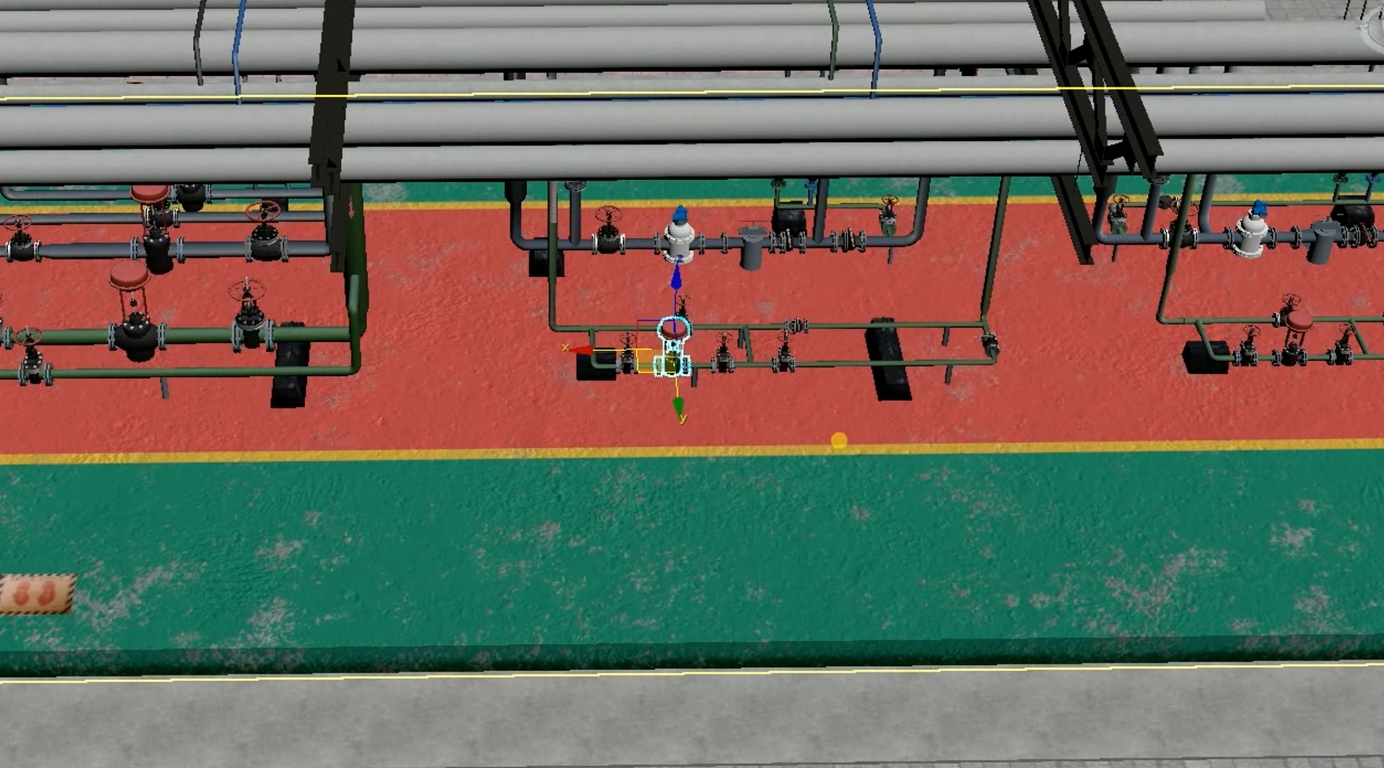

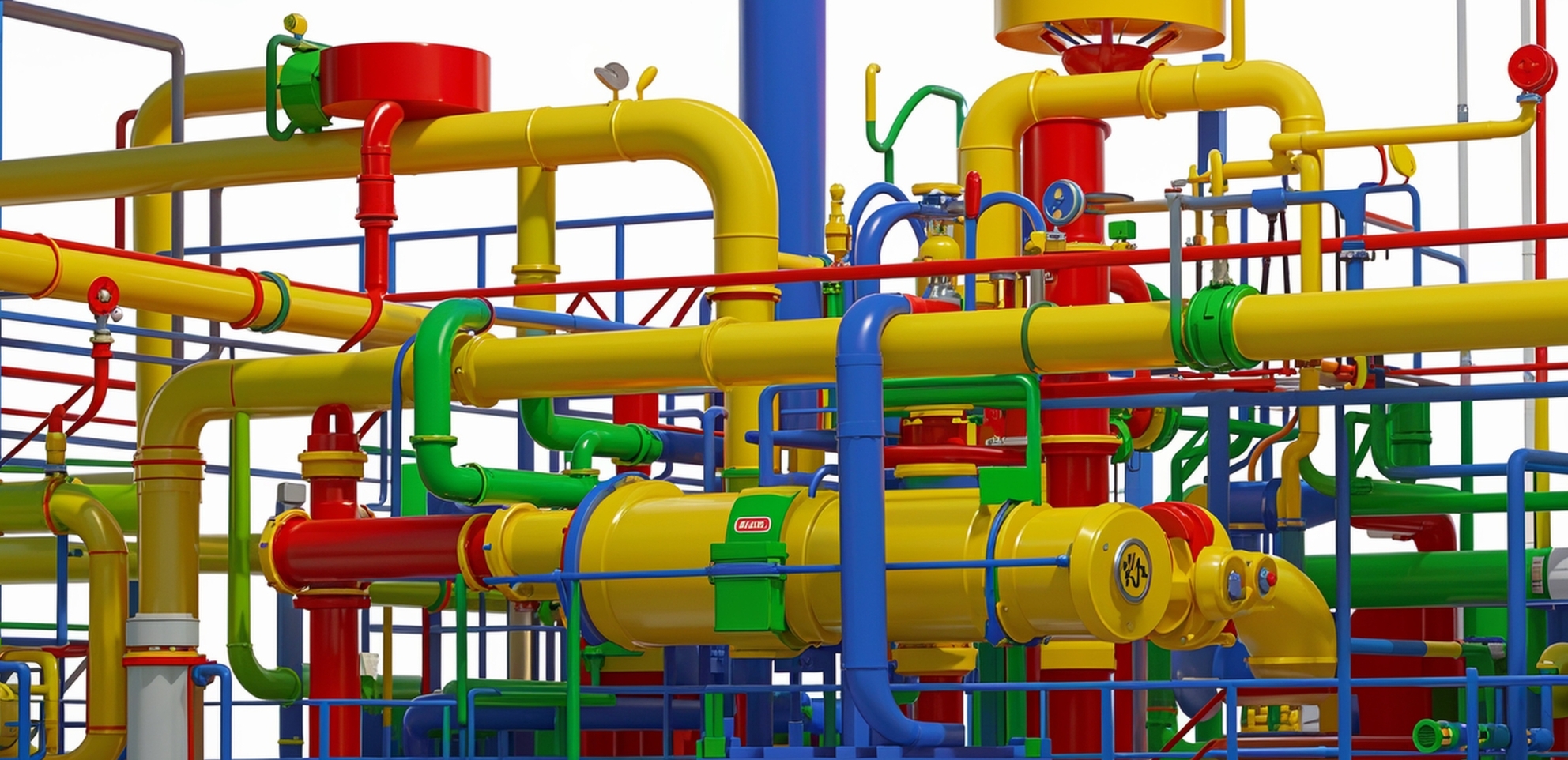

　　模型构建：基于点云生成三角网格模型，结合纹理映射生成逼真三维场景。

　　管线提取：通过语义分割或人工标注，提取管线类型、管径、材质等属性信息。

　　4. 成果应用

　　数字化存档：建立管廊BIM模型，支持远程查看与管理。

　　碰撞检测：在改造项目中模拟新管线布局，提前发现空间冲突。

　　运维分析：对比历史数据监测管线形变，预测潜在泄漏或沉降风险。

　　二、核心价值与优势

　　1. 高精度与全面性

　　毫米级精度：可精确捕捉管线接口错位、支架变形等微小缺陷。

　　全覆盖扫描：避免传统测量遗漏隐蔽区域(如管廊顶部、管线背面)。

　　2. 高效与安全

　　快速建模：单日可扫描数百米管廊，效率较传统方法提升10倍以上。

　　非接触测量：无需进入危险区域(如高压电缆管廊)，保障人员安全。

　　3. 可视化与智能化

　　三维漫游：通过虚拟现实(VR)技术实现管廊漫游，辅助培训与应急演练。

　　数据集成：将模型与管线运行数据(如流量、压力)关联，实现智能运维。

　　4. 成本节约

　　减少返工：通过碰撞检测避免施工错误，节省材料与人工成本。

　　延长寿命：精准监测管线状态，优化维护计划，延长使用寿命。

　　三、实施要点与注意事项

　　1. 环境准备

　　清理遮挡：移除临时物品，标记固定障碍物(如消防栓、检修口)。

　　安全防护：为扫描人员配备防毒面具(如有毒气体)、防滑鞋等装备。

　　2. 技术参数设置

　　分辨率选择：根据管线复杂度调整扫描分辨率(如密集管线需高分辨率)。

　　光照控制：避免强光直射扫描仪，必要时使用补光灯或红外扫描模式。

　　3. 数据质量验证

　　抽样检查：随机选取区域对比点云与实物，确保误差在允许范围内(如±5mm)。

　　完整性确认：检查模型是否包含所有关键管线及设备。

　　4. 成果交付与培训

　　格式标准化：提供通用格式文件(如.rvt、.ifc)及专用软件查看权限。

　　用户培训：指导客户使用模型进行测量、标注及数据分析。

　　四、典型应用案例

　　1. 城市地下综合管廊竣工验收

　　案例：某市新建20公里综合管廊，通过三维激光扫描生成BIM模型，对比设计图纸发现32处管线碰撞、15处支架安装偏差，避免返工损失超500万元。

　　价值：缩短验收周期40%，提升验收通过率。

　　2. 化工园区管廊安全监测

　　案例：某化工园区利用三维扫描监测高危管廊沉降，通过季度扫描对比发现局部沉降超限，及时加固避免泄漏事故。

　　价值：实现预防性维护，降低安全风险。

　　3. 老旧管廊改造设计

　　案例：某市老旧供水管廊改造前，通过三维扫描获取现状模型，优化新管线布局，减少开挖量30%，工期缩短20%。

　　价值：降低改造成本，减少对周边交通影响。

　　五、技术发展趋势

　　多源数据融合：结合惯性导航、GNSS、摄影测量等技术，提升扫描精度和效率。

　　AI辅助分析：利用深度学习自动识别管线类型、评估缺陷严重程度。

　　数字孪生应用：将三维模型与实时监测数据关联，实现管廊全生命周期管理。

　　轻量化展示：通过Web端或移动端轻量化模型，支持多人协同查看与标注。

　　六、总结

　　管廊三维激光扫描建模技术通过高精度、非接触、可视化的优势，为管廊工程全生命周期管理提供了核心支撑。随着技术不断进步，未来将与BIM、物联网、AI等技术深度融合，推动管廊管理向智能化、数字化方向发展。对于城市管理者、运维单位及施工企业而言，引入三维激光扫描建模不仅是技术升级，更是管理模式的革新，能够显著提升管廊安全性、运维效率及经济效益。
