　　工厂数字化中的三维激光扫描技术：高精度、高效率的产线逆向建模解决方案

　　一、技术原理：激光测距与空间定位的融合创新

　　三维激光扫描技术通过发射激光脉冲并测量其反射信号的时间差，结合扫描装置的角度信息，精确计算目标物体表面各点的三维坐标(X/Y/Z)。其核心优势在于：

　　非接触式测量：无需接触设备表面，避免高温、高压、有毒等危险环境对测量人员的伤害，同时防止接触式测量可能引发的设备误差或损坏。

　　高精度与高效率：精度可达毫米级，单日可完成数千平方米厂房扫描，效率较传统方法提升80%以上。例如，某石化企业利用该技术建立标准化三维数字模型，为数字化管理提供有力支持。

　　全息数据采集：可穿透设备间隙、曲面管道等隐蔽区域，完整记录复杂结构空间关系，避免盲区遗漏。

　　二、核心应用场景：驱动工厂全生命周期管理

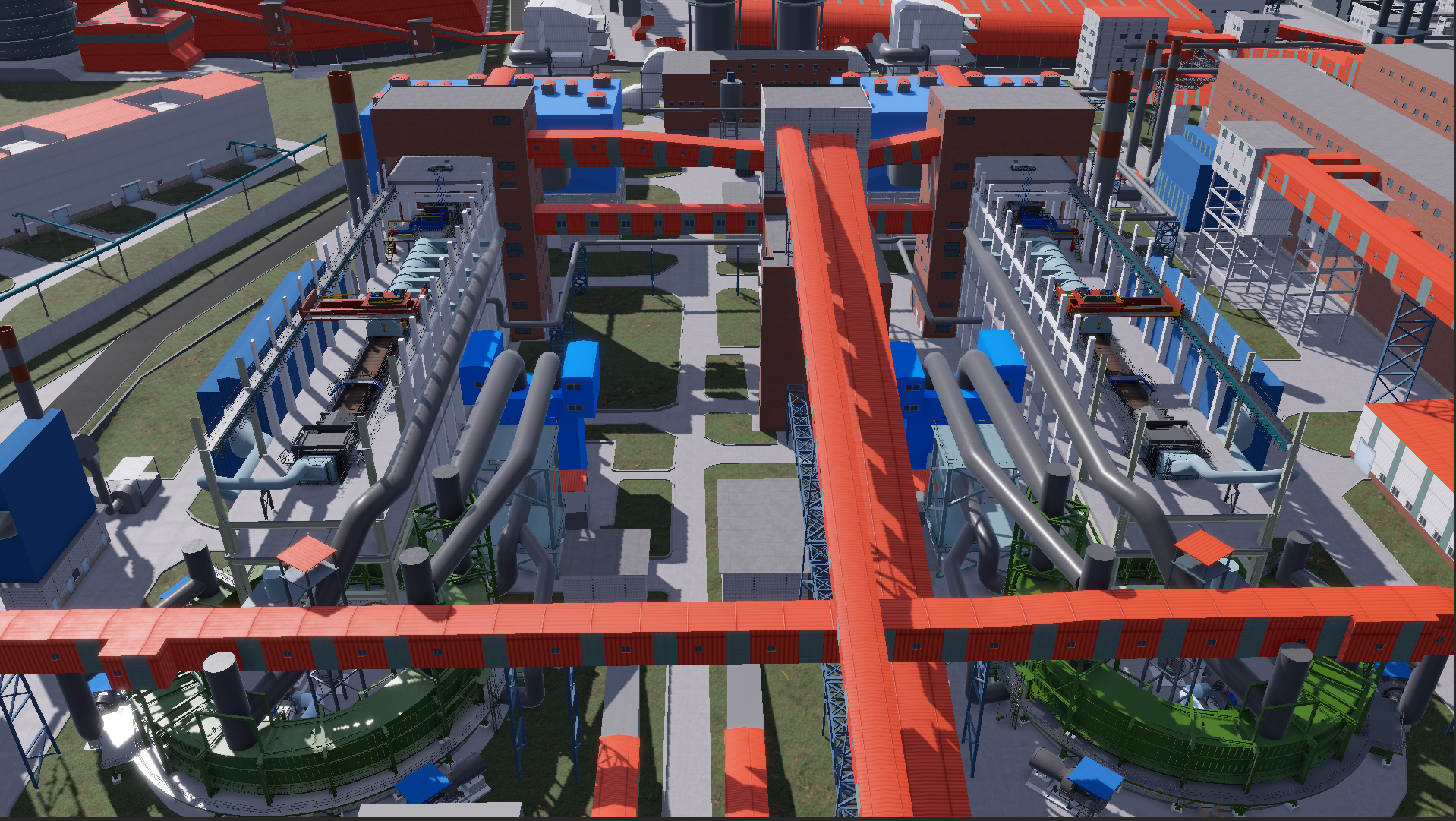

　　三维建模与可视化管理

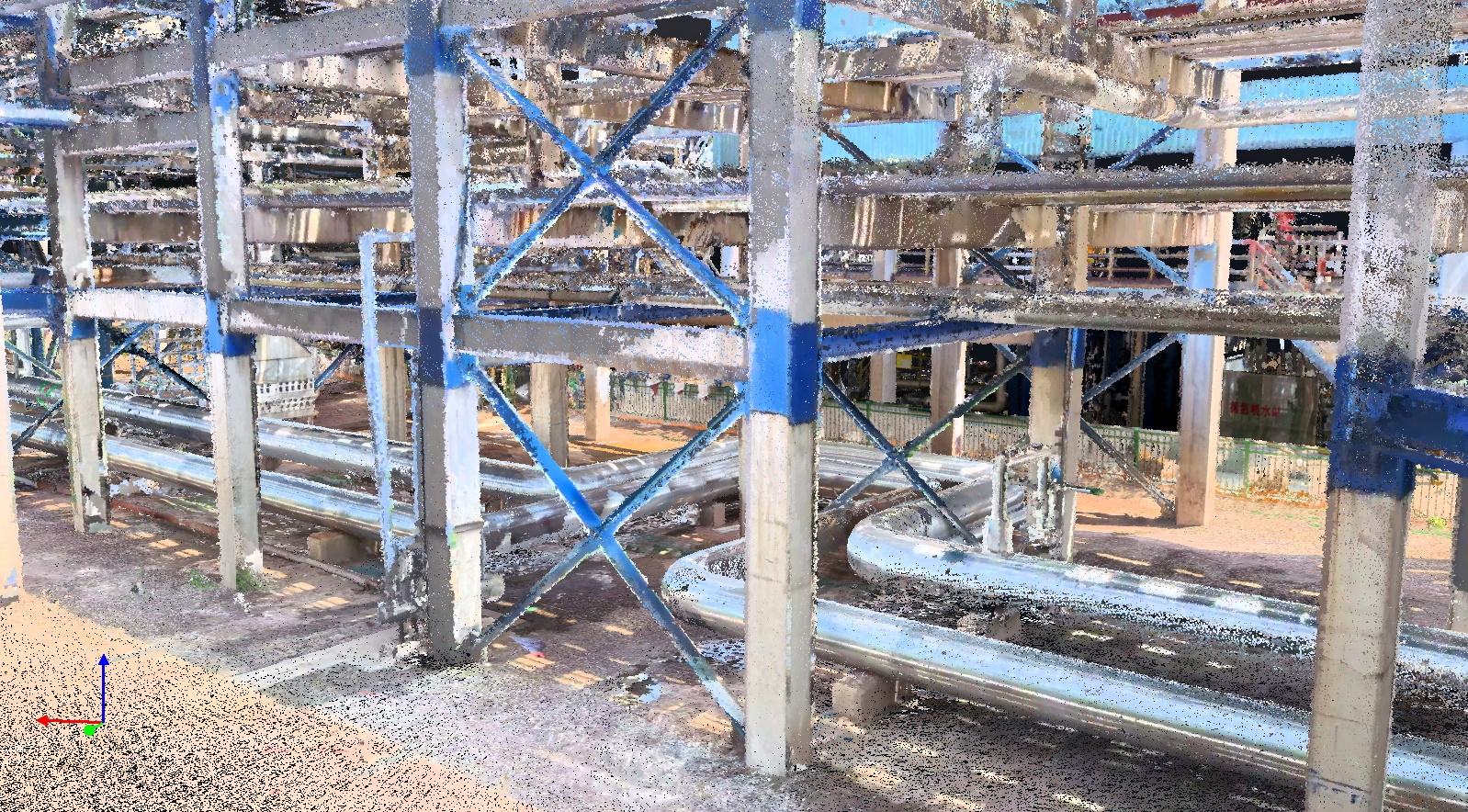

　　通过点云绘制工厂及管线模型，实现虚拟仿真及可视化管理。例如，某汽车集团子公司使用三维扫描仪快速测量保险杠并创建CAD模型，提高工作效率。

　　支持多端设备沉浸式体验，模型可旋转、缩放、剖切，无需安装插件即可实现终端实时协作与二三维联动测量。

　　现状还原与改造优化

　　快速获取厂区现状数据，辅助设计团队优化改造方案。某炼油厂通过扫描发现3处管道与新装置冲突，调整设计方案后避免返工，节省成本约200万元。

　　在虚拟环境中模拟设备布局、管线走向，提前发现空间冲突(如管道碰撞、设备间距不足)，减少现场返工率。

　　维修模拟与故障预测

　　在虚拟模型中模拟设备拆解过程，优化维修方案，减少停机时间。例如，某钢铁厂通过对比不同时间点的三维模型，直观看到设备磨损情况和变形趋势，制定针对性维护计划。

　　集成物联网(IoT)系统，实时映射设备振动、温度、压力等运行参数，通过AI算法分析点云数据变化，预测设备故障(如轴承磨损、管道泄漏)，提前安排维修。

　　安全距离分析与应急管理

　　评估设备与建筑、人员通道的安全间距，确保符合行业规范(如GB 50160《石油化工企业设计防火标准》)。

　　基于三维模型开展火灾、泄漏等事故的虚拟演练，提升应急响应能力。例如，某洗煤厂应用案例显示，隐患排查效率提升60%，安全事故率下降25%。

　　质量检测与逆向工程

　　光德三维应用于汽车零部件、车身检测及供应商质量保障，通过三维扫描检测间隙面差，确保产品精度。

　　对无图纸设备进行扫描，生成三维模型后与原有图纸比对，获取偏差位置和程度，掌握设备性能参数。

　　三、技术挑战与解决方案

　　复杂环境干扰

　　挑战：高温、高压、腐蚀性气体可能影响扫描仪性能。

　　方案：选择防护等级高的设备(如IP65以上)，或采用远程扫描技术(如无人机搭载激光雷达)。

　　大数据处理效率

　　挑战：大型工厂点云数据可能达TB级，处理耗时。

　　方案：采用分块扫描、简化算法或云计算平台加速处理。例如，某风电场叶片点云数据通过云计算处理，效率提升60%。

　　动态设备扫描

　　挑战：旋转设备(如泵、风机)可能导致点云模糊。

　　方案：在设备停机时扫描，或结合多帧数据融合技术补偿微小位移。

　　四、实施流程与关键步骤

　　前期规划

　　确定扫描范围、精度要求及设备选型(如测程、精度、防护等级)。

　　现场踏勘，规划扫描路径，确保相邻两站重叠率≥40%。

　　外业扫描

　　架站扫描：在入射角度大的位置架站，记录架站路线、位置及项目名称。

　　多站拼接：通过标靶或GPS基准点确保拼接误差<5mm。

　　点云数据处理

　　去噪与优化：使用统计滤波、半径滤波去除离群点，保留有效数据(通常≥95%)。

　　点云配准：将多视角点云对齐到统一坐标系，误差控制在毫米级(如ICP算法)。

　　逆向建模与应用

　　网格化与曲面重建：通过泊松重建或Delaunay三角化生成三维网格模型。

　　模型交付：根据需求生成网格模型(适合可视化)或CAD模型(适合逆向工程)。

　　五、典型案例与价值验证

　　某国际汽车集团子公司：采用三维扫描仪，快速测量保险杠并创建CAD模型，工作效率显著提升。

　　某千万吨级洗煤厂：通过三维仿真优化布局，改造周期缩短40%，施工成本降低30%。

　　某核电站：管路扫描后与设计图纸对比分析应力变形，优化维护策略，延长设备寿命。
