三维激光扫描：破解工厂无图纸存档

　　在工厂长期运营中，大量老旧设备(重型机床、进口生产线、定制化压力容器)因设计资料遗失、厂家停产、历史档案损毁等问题，面临 “无图纸可查” 的管理困境，导致设备维修备件难寻、改造无据可依、故障排查效率低下。三维激光扫描技术凭借 “实物逆向建模” 能力，成为无图纸存档设备数字化建档、运维保障与资产盘活的关键手段，为这类设备全生命周期管理提供精准数据支撑。

　　针对无图纸存档设备，三维激光扫描的核心价值体现在 “从实物到数字档案” 的全流程突破，具体实施可分为三个关键阶段：

　　一、无接触高精度数据采集：还原设备完整形态

　　无图纸设备多为长期服役的核心资产，部分部件可能存在磨损、变形，且结构复杂(如多层管路、嵌套齿轮、密闭腔体)，传统手工测绘不仅效率低，还可能因接触测量损伤设备。三维激光扫描采用非接触式采集模式，通过工业级扫描仪发射密集激光束，快速捕获设备表面百万级至亿级点云数据，精准记录设备的外观尺寸、装配关系、部件连接方式及细微特征 —— 无论是螺栓孔的位置公差、焊缝的形态参数，还是内部腔体的曲面轮廓，均能以毫米级(甚至亚毫米级)精度还原。

　　例如，针对一台无图纸的老旧冲压机床，扫描可完整采集床身结构、滑块运动轨道、模具安装接口的三维数据，即使设备处于半拆解状态，也能通过多视角扫描拼接，确保数据无遗漏，为后续建模奠定基础。

　　二、逆向建模与数字档案构建：生成可复用的 “数字图纸”

　　基于扫描获取的点云数据，通过专业软件进行预处理与逆向建模，将离散点云转化为结构化的三维数字模型，最终形成可编辑、可查询、可应用的 “数字档案”，解决 “无图纸” 痛点：

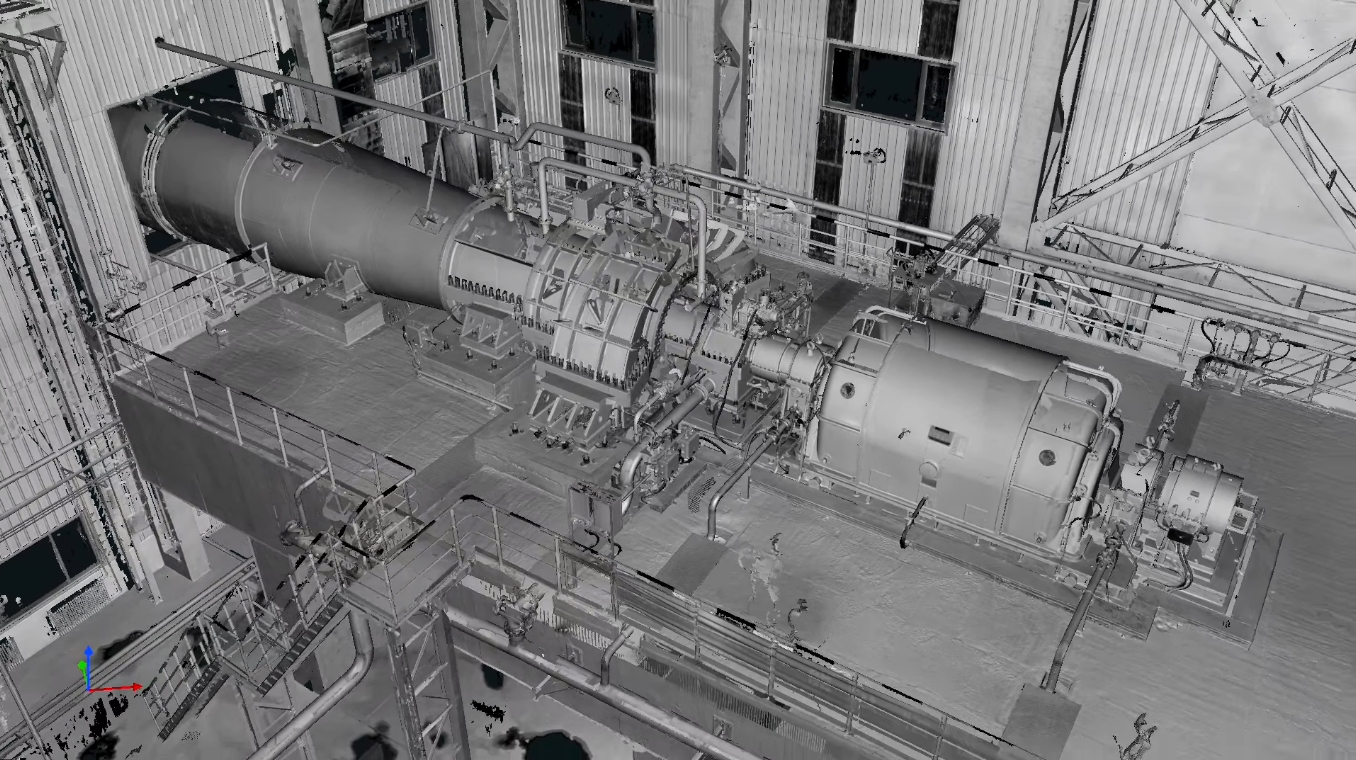

　　点云预处理：剔除环境干扰(如车间背景、灰尘)与冗余数据，对多视角点云进行配准拼接，生成完整的设备点云模型，确保数据干净、连续;

　　特征提取与建模：针对设备的标准化部件(如轴承、法兰)，提取尺寸参数(如直径、孔径、中心距)生成参数化模型，支持后续修改;对非标准结构(如定制化机架、异形腔体)，通过曲面拟合技术还原形态，确保模型与实物 1:1 匹配;

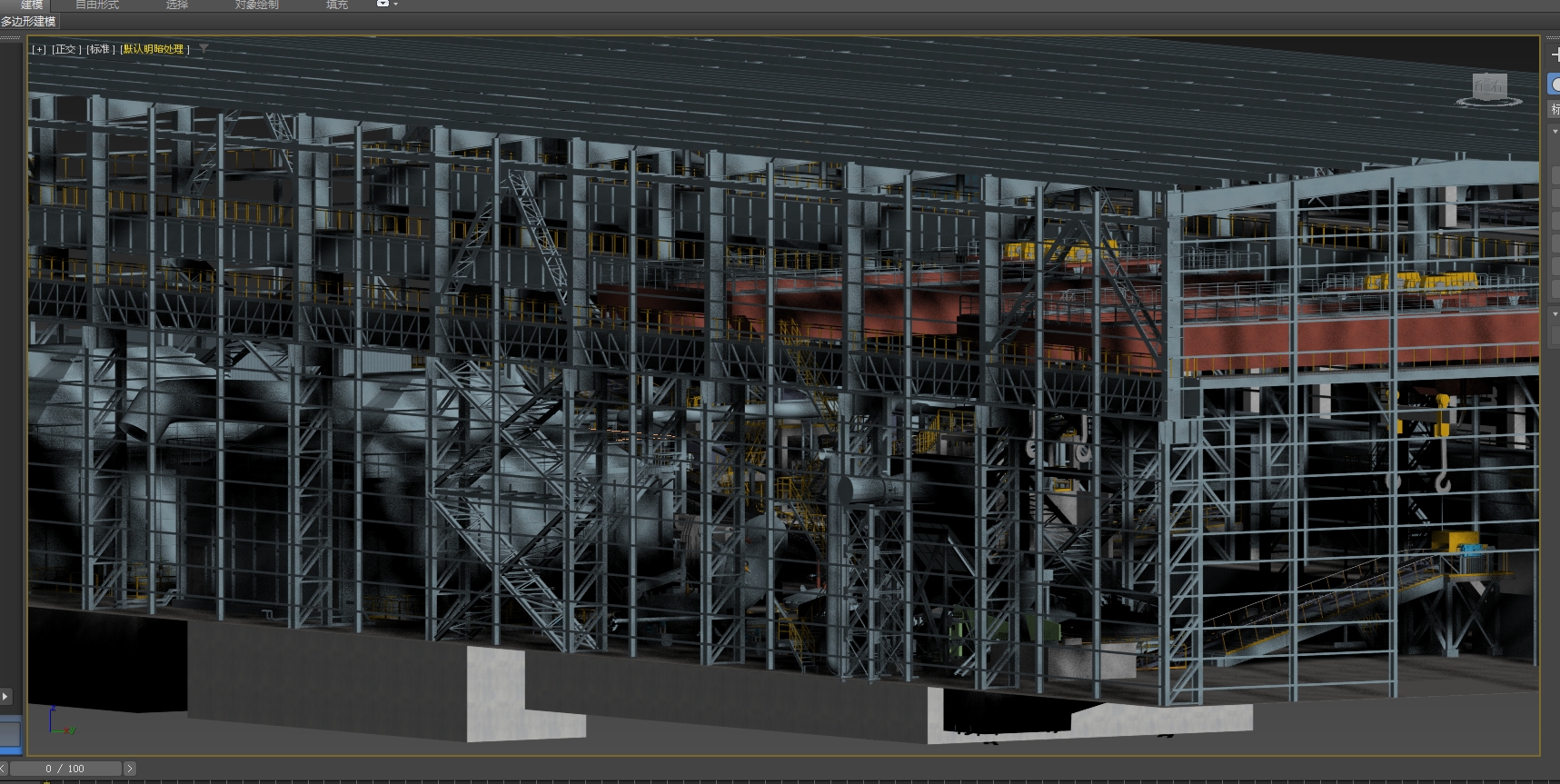

　　数字档案整合：将三维模型与设备基础信息(如服役年限、维修记录、保养周期)关联，形成完整的数字化资产档案，可存储于工厂 MES、PLM 等系统，供运维人员随时调取查阅。

　　三、落地应用：激活无图纸设备的运维与改造价值

　　光德三维生成的数字模型并非 “静态档案”，而是可直接服务于设备运维、备件生产与改造升级的实用工具：

　　备件快速复刻：当无图纸设备的关键部件(如齿轮、阀芯)损坏时，无需依赖原厂，可基于数字模型直接进行 3D 打印或传统加工，快速生产适配备件，避免设备长期停机 —— 相比寻找二手备件或定制开发，周期可缩短 60% 以上;

　　精准维修与故障排查：维修时调取数字模型，可提前规划拆解路径，明确部件装配顺序，避免因盲目拆卸导致的二次损伤;针对设备变形、磨损问题，可将实时扫描数据与原始数字模型比对，精准定位故障位置与程度，制定针对性维修方案;

　　设备改造升级：若需对无图纸设备进行自动化改造(如加装传感器、升级传动系统)，可在数字模型中模拟改造方案，验证新部件与原设备的兼容性，提前规避管线碰撞、空间不足等问题，降低改造风险与成本。

　　综上，三维激光扫描为工厂无图纸存档设备提供了 “从物理资产到数字资产” 的转化路径，不仅解决了传统管理中 “无据可依” 的痛点，更激活了老旧设备的运维与改造价值，成为工厂资产精细化管理与数字化转型的重要支撑。
