工厂大型设备生产线三维激光扫描

　　一、技术原理与核心优势

　　三维激光扫描通过发射激光脉冲并接收反射信号，结合高精度测角模块，快速获取物体表面三维坐标(X/Y/Z)，生成高密度点云数据。其核心优势包括：

　　非接触式测量：无需接触设备表面，避免高温、高压、腐蚀性环境对测量工具的损害，尤其适用于石化反应釜、核电站压力容器等高危场景。

　　毫米级精度：单点精度可达±1mm，满足钢结构安装偏差检测、设备形变监测等严苛需求。例如，国家会议中心二期项目通过三维扫描发现钢梁最大偏差5mm，平均偏差小于2mm。

　　全息化建模：点云数据包含反射率、纹理信息，可生成高保真数字模型，支持逆向工程、虚拟仿真及数字化存档。

　　高效数据采集：单日可完成数千平方米厂房扫描，效率较传统方法提升80%以上。例如，某汽车制造厂通过三维扫描优化改造方案，节省工期30%。

　　二、核心应用场景

　　1. 设备安装与预拼装检测

　　钢结构安装偏差检测：将实测点云数据与设计BIM模型对比，分析构件位置、尺寸偏差。例如，某电子厂项目通过三维扫描生成LOD 400模型，实现设计误差小于0.3%。

　　焊缝与连接节点检测：通过高精度点云识别焊缝缺陷、螺栓松动等问题。某石化企业利用该技术监测反应釜沉降，精度达0.5mm，提前预警安全隐患。

　　虚拟装配与干涉检查：在计算机中模拟设备拆装过程，提前发现潜在碰撞问题。西门子为化工厂建立数字孪生系统，实现设备故障预测与能源消耗监控。

　　2. 长期沉降与形变监测

　　定期扫描分析：对比不同时期的点云数据，监测设备基础或建筑立面的变形趋势。例如，某电厂钢结构冷却塔通过定期扫描监测倾斜变形，发现柱脚沉降速率超限，及时采取加固措施。

　　振动与应力分析：结合动态扫描技术，监测设备运行或外部荷载作用下的结构响应。某大型龙门吊跨度50米，通过三维扫描生成基准模型，每月对比形变数据，精度达0.2mm，预防性维护减少停机时间60%。

　　3. 光德三维老旧设备修复与逆向工程

　　无图纸设备修复：对无图纸的遗产级设备进行扫描，生成CAD图纸或BIM模型。例如，普光塔虚拟修复项目中，通过点云数据复原残缺部位，精度达毫米级。

　　国产化替代设计：扫描进口设备，生成三维模型并完成国产化设计。某机械厂通过扫描德国进口轧机，降低采购成本30%。

　　4. 数字化管理与全生命周期支持

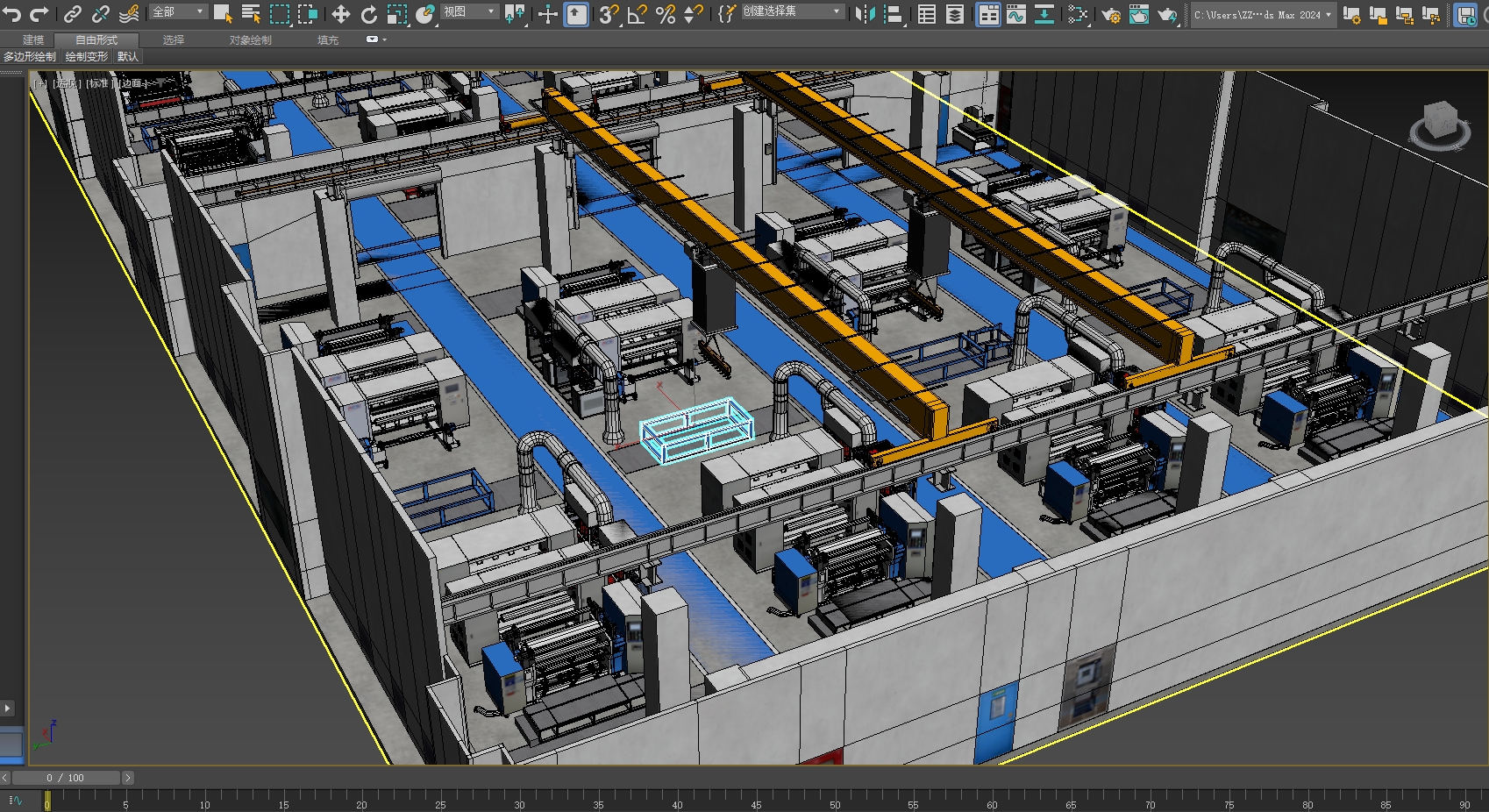

　　竣工资料数字化：扫描竣工后的建筑与设备，建立三维数字资产库。某石化企业将老旧厂房的承重结构、管线布局数字化存档，支持全生命周期管理，降低后期维护成本。

　　土方工程量计算：扫描基坑或填挖区域，快速计算体积并生成等高线图。例如，某模具公司通过偏差分析发现屋面桁架局部节点偏差达12mm，指导施工单位及时调整。

　　三、设备选型与实施要点

　　1. 设备选型建议

　　大空间扫描需求：选择测程远、精度高的设备，如FARO Focus3D(测程330米，精度±1mm)、Trimble TX8(测距340米)，适配工业厂房、桥梁等场景。

　　复杂环境适应性：优先具备IP65以上防护等级的设备，支持高温、粉尘、腐蚀性气体环境作业。例如，在石化厂区内采用红外扫描仪，避免直接接触高温设备。

　　2. 操作流程优化

　　控制网布设：布设标靶或GPS基准点，确保多站数据拼接误差小于5mm。例如，某15万平方米厂房采用全站仪建立控制点，精度±2mm。

　　多站扫描拼接：从不同角度对厂房进行扫描，保证数据完整覆盖。例如，某15万平方米厂房采用SLAM移动扫描+无人机倾斜摄影，72小时内完成扫描，发现23处管线冲突。

　　点云去噪与优化：通过统计滤波、半径滤波去除离群点，保留95%以上有效数据。使用Geomagic Design X生成轻量化Mesh模型，文件体积压缩70%，支持Web端浏览。

　　四、典型案例与效益分析

　　汽车工厂发动机装配检测：通过扫描发动机装配体，检测气缸与活塞配合间隙，将装配不良率从3%降至0.5%，年节约返工成本200万元。

　　石化企业反应釜监测：定期扫描反应釜表面，提前3个月发现局部形变，避免泄漏事故，直接经济损失减少500万元。

　　风电场风机叶片检测：通过三维扫描分析叶片振动模态，提前发现裂纹，避免风机倒塌事故。

　　五、未来趋势与挑战

　　趋势：SLAM技术(同步定位与地图构建)与三维激光扫描融合，实现移动式、无标记点扫描;AI算法优化点云处理效率，自动化检测覆盖率提升至90%。

　　挑战：复杂表面(如透明、反光材质)的扫描精度仍需提升;大规模点云数据的实时传输与存储需突破带宽限制。
