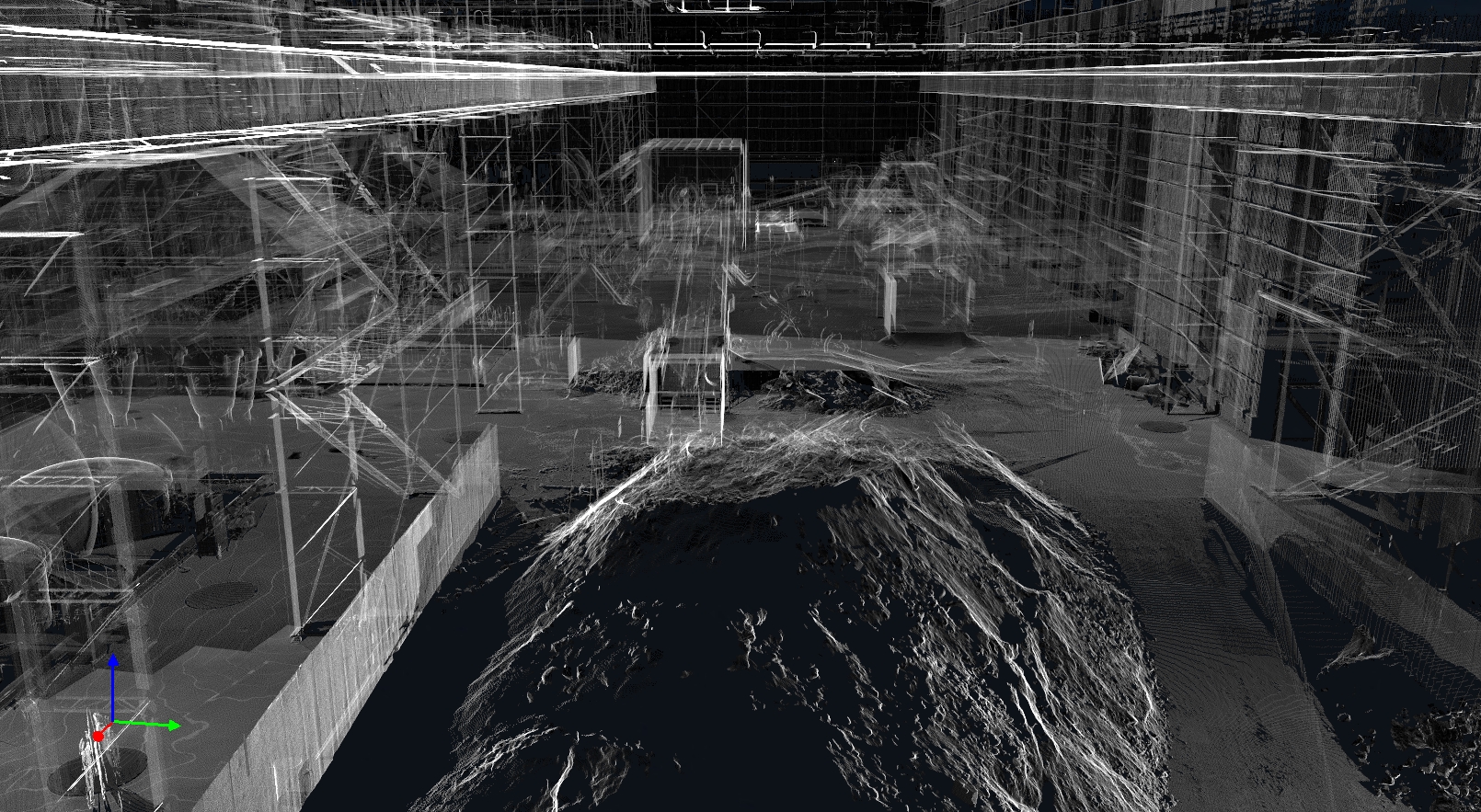

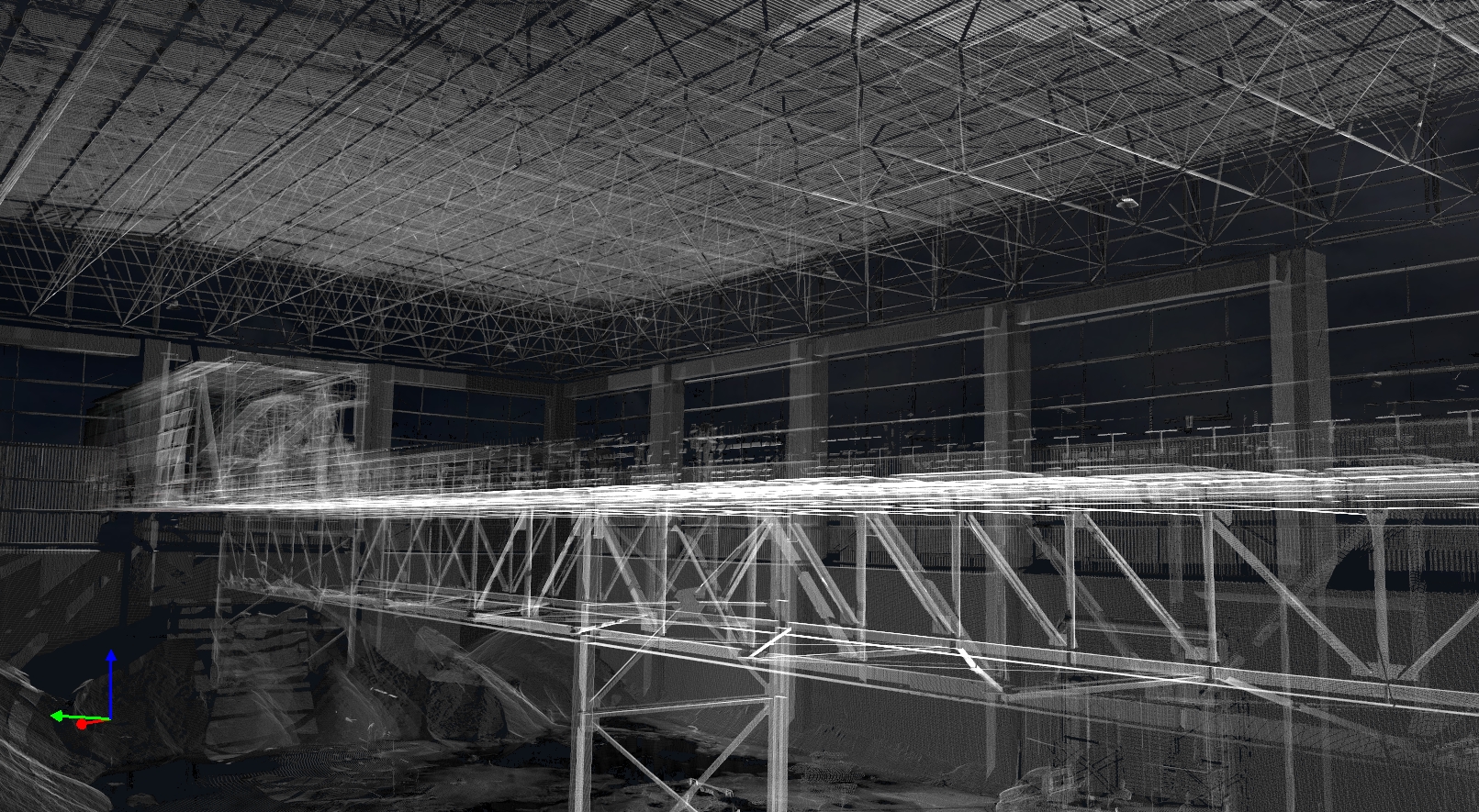

钢铁厂三维激光扫描建模是指利用三维激光扫描技术，对钢铁厂内的建筑物、设备、管道、储罐等设施进行高精度扫描，获取其三维空间数据，并通过专业软件进行处理和分析，最终生成真实、准确的三维数字模型的过程。这一技术为钢铁厂的规划、设计、改造、运维和管理提供了全新的视角和手段。

　　技术应用流程与关键点

　　前期准备

　　设备选型：根据钢铁厂的具体需求和现场环境，选择合适的三维激光扫描仪。需考虑扫描精度、范围、速度及环境适应性(如防尘、防爆)。

　　控制点布设：在扫描区域合理布设控制点，确保扫描数据的准确性和完整性。控制点应分布均匀，覆盖整个扫描区域。

　　现场勘查：了解钢铁厂内的设施布局、障碍物分布及安全要求，制定详细的扫描计划。

　　数据采集

　　多站扫描：在钢铁厂内设置多个扫描站位，确保所有目标区域都被完整覆盖。扫描过程中需注意设备稳定性和环境干扰(如振动、温度变化)。

　　纹理采集：同步采集扫描对象的纹理信息，提升三维模型的真实感。对于大型设备或复杂结构，可采用多角度拍摄或专用纹理相机。

　　数据处理

　　点云拼接：将各站位采集的点云数据通过控制点或特征匹配进行拼接，形成完整的三维点云模型。

　　去噪滤波：去除点云中的噪声点(如飞点、重复点)，提高数据质量。

　　特征提取：识别并提取点云中的关键特征(如边缘、角点)，为后续建模提供依据。

　　三维建模

　　曲面重建：基于点云数据，采用曲面拟合或网格生成算法，构建三维模型。对于复杂结构，可结合CAD软件进行精细化建模。

　　模型优化：对模型进行简化、平滑处理，减少数据量，提高渲染效率。同时，确保模型与实际设施的几何精度一致。

　　成果应用

　　虚拟仿真：将三维模型导入仿真软件，进行工艺流程模拟、碰撞检测等，优化生产布局和设备配置。

　　运维管理：基于三维模型，实现设备信息的可视化查询、故障诊断和预防性维护，提升运维效率。

　　改造设计：在三维模型基础上进行改造方案设计，直观展示改造效果，降低设计风险。

　　技术优势与应用价值

　　高精度与全面性

　　三维激光扫描技术能够获取毫米级精度的三维数据，全面覆盖钢铁厂内的所有设施，为精细化管理提供基础。

　　非接触式测量

　　无需与被测物体直接接触，避免了传统测量方法中可能因接触而产生的误差和损坏，尤其适用于高温、高压或危险区域的测量。

　　高效快速

　　激光扫描仪能够在短时间内完成大面积的数据采集，大大缩短了建模周期，提高了工作效率。

　　可视化与信息化管理

　　三维模型直观展示了钢铁厂的布局和设施状态，有助于管理人员更好地理解实际情况，做出科学决策。同时，模型可与设备台账、实时监测数据等集成，实现信息化管理。

　　支持全生命周期管理

　　三维模型为钢铁厂的规划、设计、改造、运维和拆除等全生命周期管理提供了有力支持，有助于降低运营成本，提高生产效率。

　　实际应用案例与效果分析

　　以某大型钢铁厂为例，通过三维激光扫描建模技术，实现了以下效果：

　　设备管理：建立了全厂设备的三维数字档案，实现了设备信息的快速查询和可视化展示。通过定期扫描对比，及时发现设备形变、位移等隐患，提前采取维护措施。

　　改造设计：在改造项目中，基于三维模型进行虚拟预装和碰撞检测，避免了实际施工中的返工和延误，缩短了项目周期。

　　运维培训：利用三维模型进行运维人员培训，提高了培训效果和安全性。运维人员可在虚拟环境中熟悉设备布局和操作流程，降低实际作业风险。
