化工企业管道三维激光扫描技术是一种高效、精确的管道检测与数字化管理手段，以下从技术应用流程、优势、设备选型与操作要点等方面展开介绍：

　　技术应用流程

　　现场勘查：全面了解项目现场环境，确定扫描范围和对象，绘制现场草图，识别可能影响扫描的物理限制，如障碍物等。

　　设备准备：根据管道材质、尺寸、布局及周围环境选择合适的三维激光扫描仪及辅助设备，进行设备校准和参数设置，如扫描速度、角度、分辨率等。

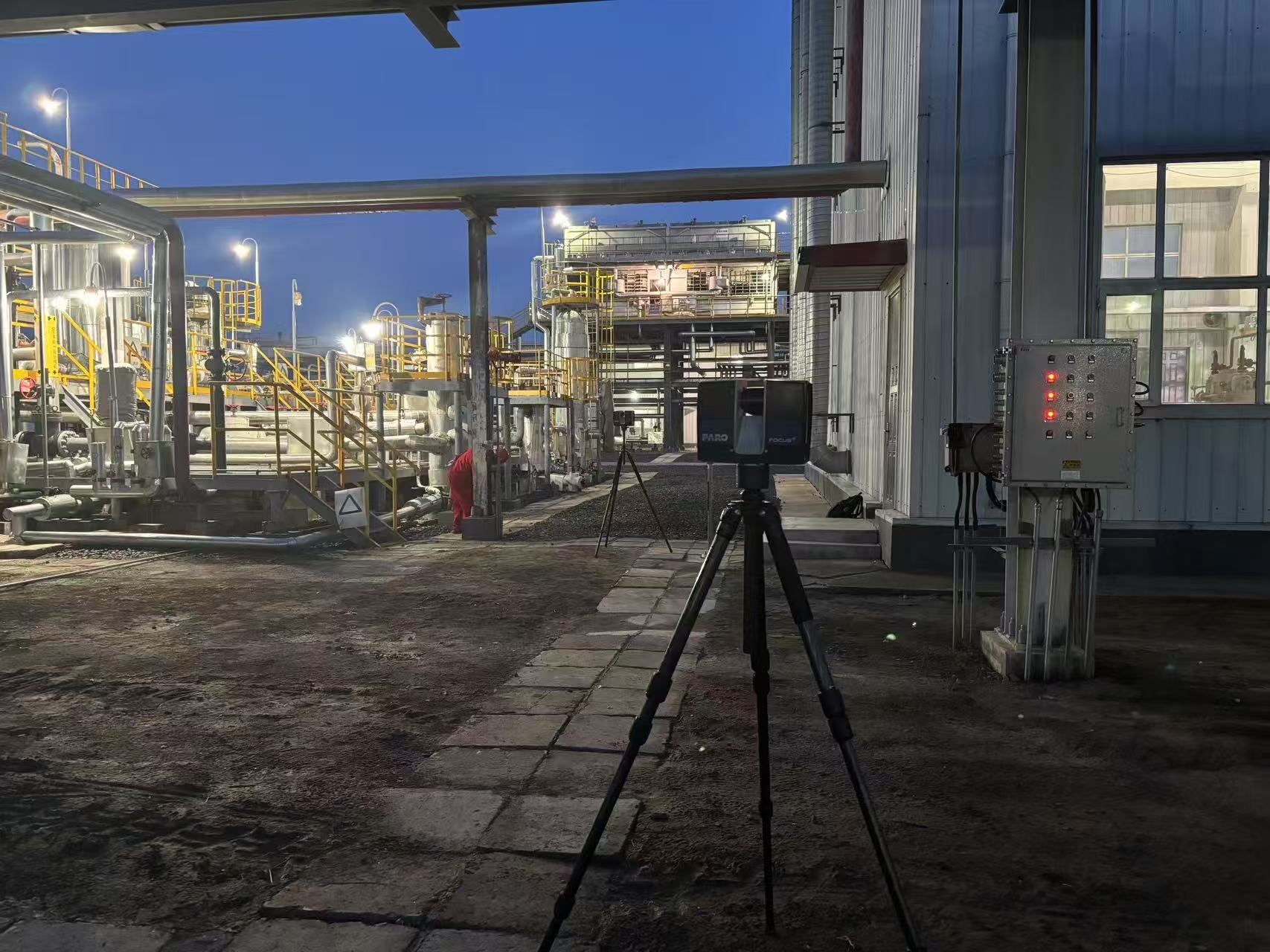

　　外业数据采集：在管道表面粘贴定位标记点，采集记录作为后续扫描整体坐标系框架，然后进行管道表面三维激光扫描，获取点云数据。

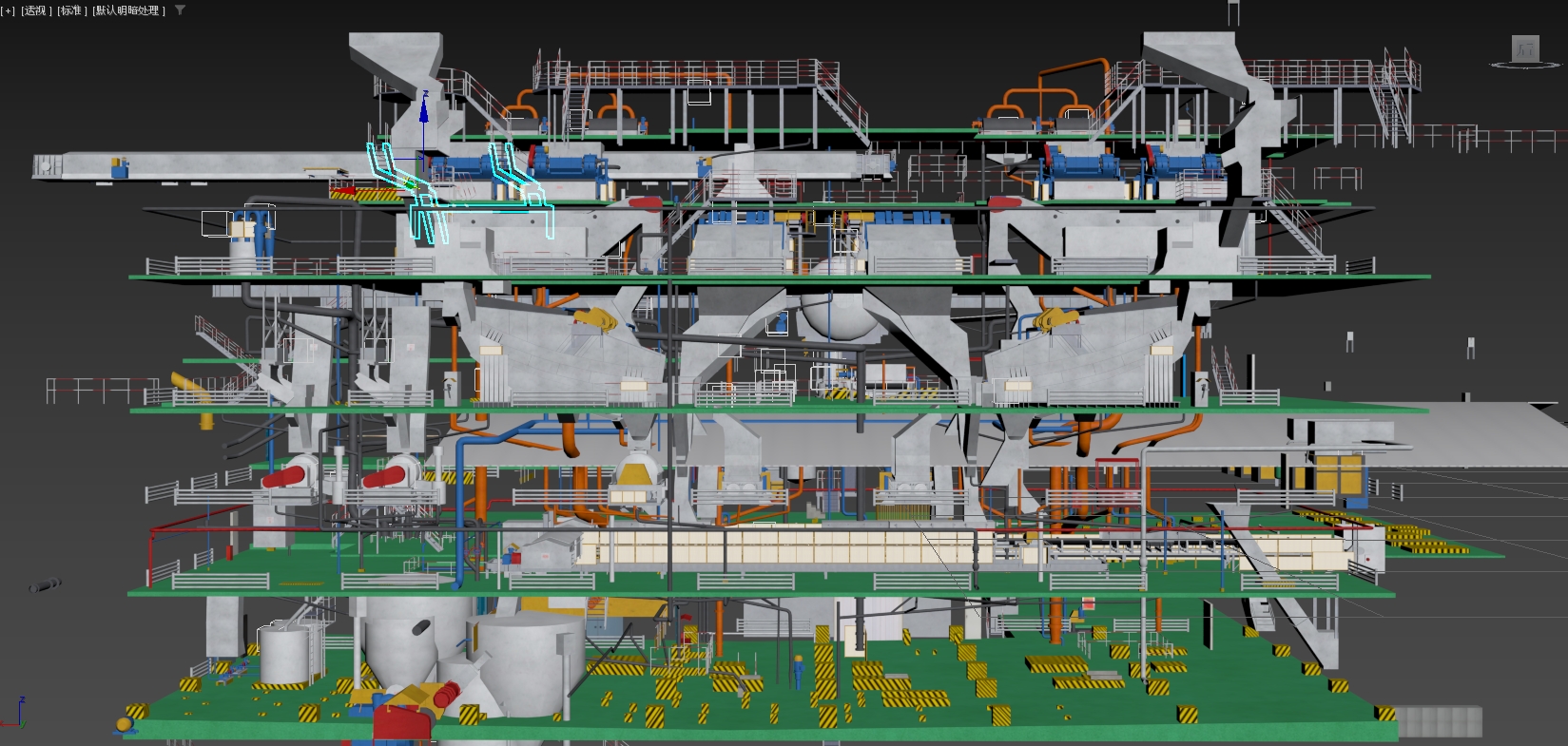

　　内业数据处理：将原始扫描数据导入专业软件，进行点云拼接、去噪、简化等处理，生成高精度三维模型。

　　结果分析与应用：对三维模型进行分析，提取尺寸、壁厚、腐蚀量等信息，为管道检测、维护和改造提供数据支持。

　　技术优势

　　高精度：能够获取高精度的三维坐标数据，精度可达毫米级甚至更高，满足化工企业管道检测的高精度要求，可精确检测管道表面的缺陷，如腐蚀、裂纹、磨损等。

　　高效率：相比传统测量方法，大大提高了测量效率，能够快速获取大量数据，减少人工成本和时间成本。

　　非接触测量：采用非接触测量方式，无需接触被测对象，降低了测量风险，适用于化工企业复杂、危险或难以接触的环境。

　　直观性：生成的三维模型直观、易于理解，有助于管理人员和工程师进行深入的分析和决策。

　　集成性：三维模型可以集成多种监测数据和管理信息，为管理人员提供全面的决策支持。

　　设备选型与操作要点

　　选择合适的扫描仪：根据管道的材质、尺寸、布局及周围环境等因素选择合适的三维激光扫描仪。例如，对于高反光或深色的管道表面，需要选择具有高性能扫描模式的扫描仪。

　　合理布置扫描站点：确保充分捕获点数据并减少遮挡和干扰，同时注意扫描站点的重叠度，以提高数据的拼接精度。

　　注意数据处理细节：剔除干扰数据和进行空间点过滤等操作，以提高数据的质量和精度，同时注意数据的坐标转换和拼接精度，确保生成的三维模型准确无误。

　　实际应用案例

　　某燃气站大型管道三维激光扫描项目：通过三维模型，直观地展示了管道的布局和走向，发现了多处腐蚀和变形区域，为管道的维护和改造提供了有力的数据支持。同时，三维模型还集成了环境监测、安全监测等功能，提高了燃气站的管理效率和安全性。

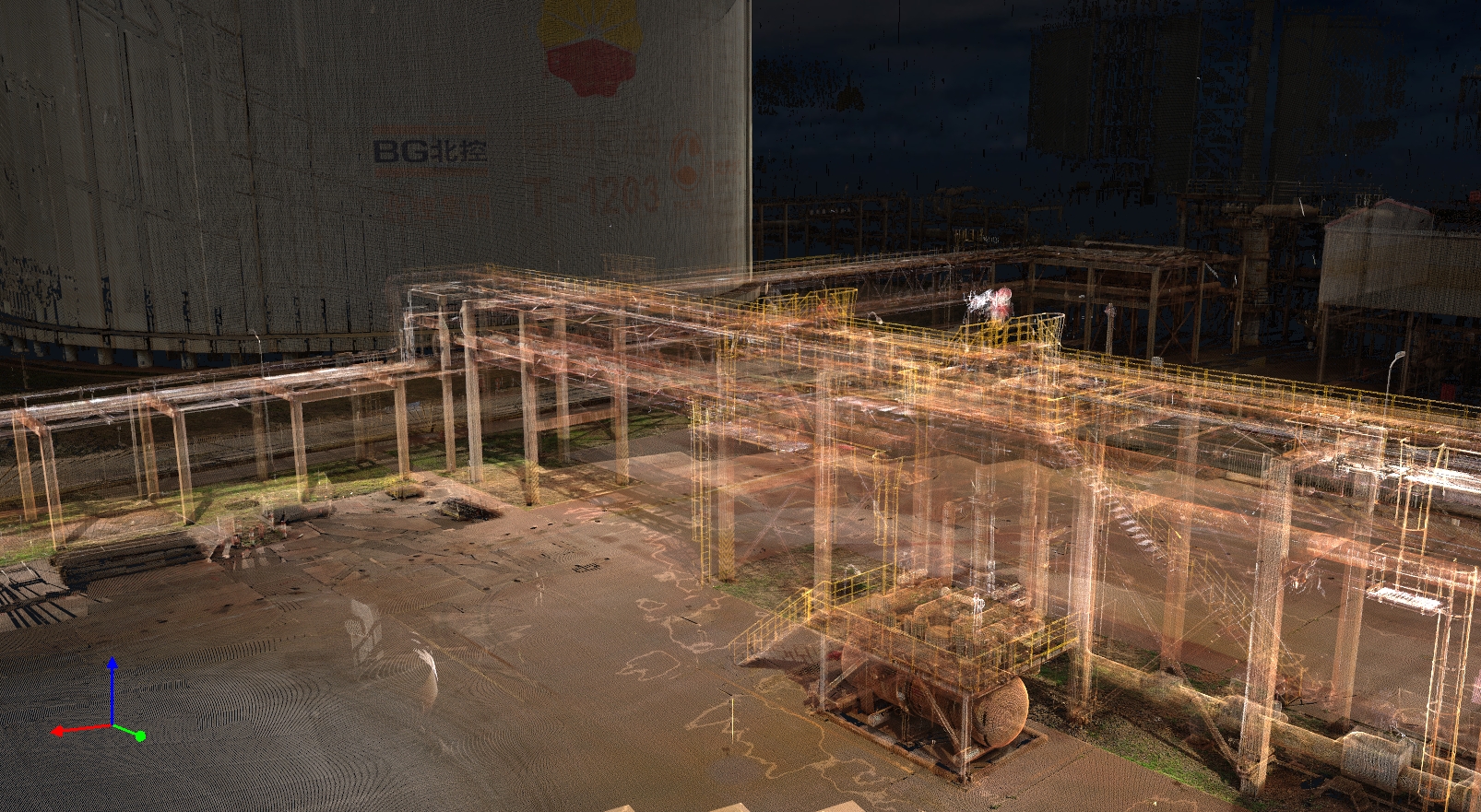

　　化工厂管道竣工验收：化工厂管道纵横交错，空间关系复杂。地下管线工程在完工后需要进行竣工验收。采用三维激光扫描技术，对管线进行彩色扫描，并生成点云数据模型。通过将点云数据与BIM模型进行对比分析，可以验证施工内容是否符合设计要求，为工程的竣工验收提供有力保障。

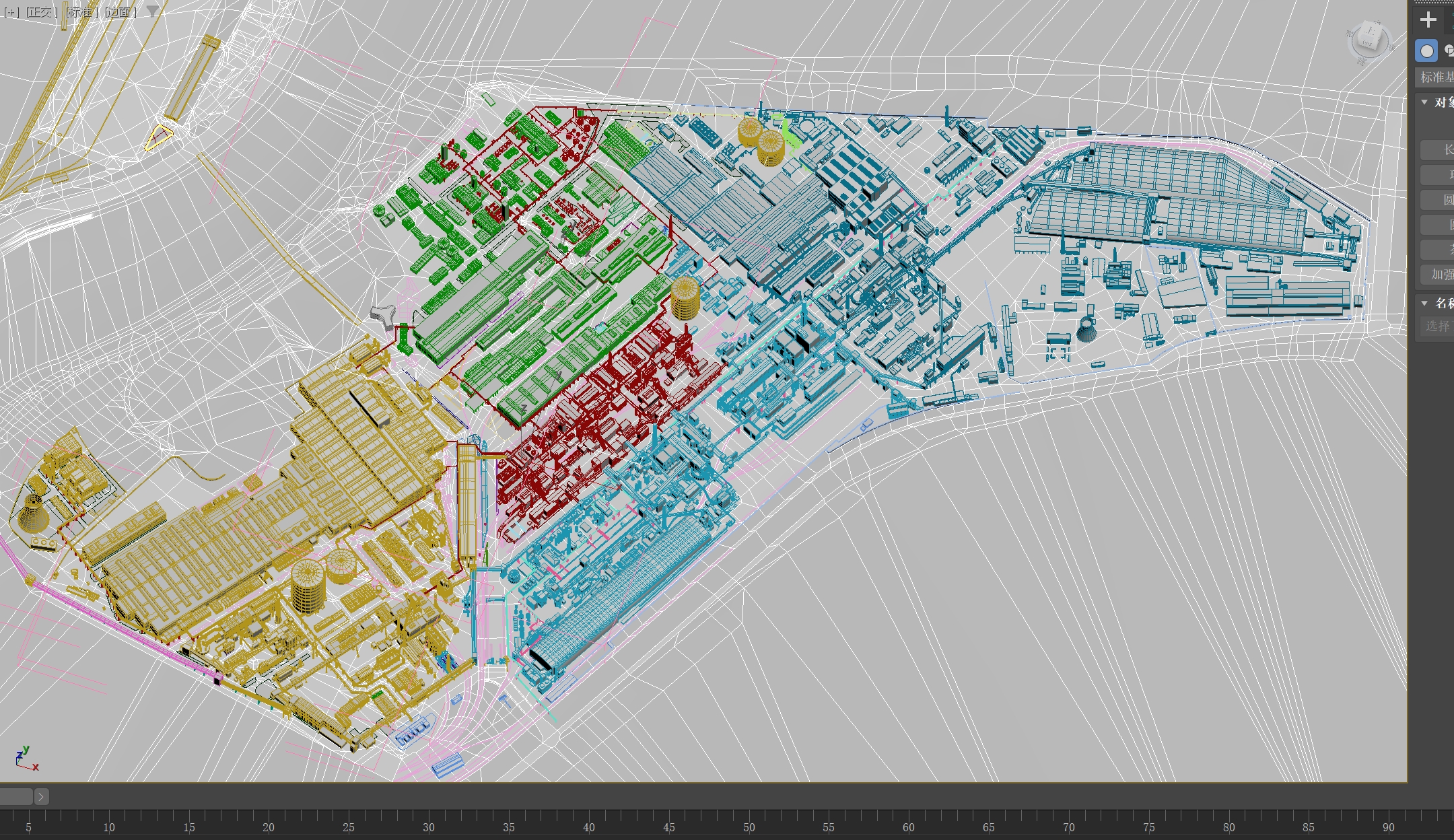

　　工厂管廊智慧化管理：工厂管廊设备错综复杂，管道纵横交错。利用三维激光扫描技术，可以对管廊管道进行三维建模，实现管廊的智慧化管理。通过三维模型，可以直观地了解管廊的布局、走向和管道状态，提高管廊的管理效率。
