大型异形钢结构三维激光扫描测量是一种高效、精准的检测技术，以下从技术原理、实施流程、优势及应用案例等方面进行介绍：

　　技术原理

　　三维激光扫描技术基于激光测距原理，通过向目标物体发射激光脉冲，精确测量激光从发射到反射回接收装置的时间，并结合扫描装置的角度信息，计算出目标物体表面上各点的三维坐标。该技术能够大面积、快速、准确地获取被动检测测量对象表面的空间三维坐标图像数据，适用于大型异形钢结构的扫描需求。

　　实施流程

　　前期准备：对被测钢结构进行技术分析和评估，确定扫描目的、要求、范围、方法、参数、设备及控制点等。在扫描区域内布设足够数量和分布的控制点或标志物，用于后期的数据配准和校正。

　　现场扫描：根据扫描方案，选择合适的扫描仪和参数，在不同位置设置多个站点，对钢结构进行多角度、高密度的三维激光扫描，确保获取完整的点云数据。每两个站点同时进行拼接的单个站点间需有至少40%的重合利用区域，以避免扫描盲区。

　　数据处理：对采集到的点云数据进行去噪、平滑滤波、降采样等预处理操作，以提高数据的质量和处理效率。将不同站点的点云数据按照相同的坐标系进行对齐和拼接，形成一个完整的点云数据集。根据控制测量结果，对点云数据进行精度校正和坐标转换，使其符合实际尺寸和指定坐标系。

　　成果制作：根据客户需求，生成三维模型、平立剖面图、偏差分析报告等成果。例如，利用CAD软件或专业的三维建模软件对点云数据进行建模，重建出钢结构的三维模型;通过将扫描数据与设计模型对比分析，生成偏差色谱图，直观展示钢结构各部位的偏差情况。

　　技术优势

　　高精度：单点精度可达±1mm，能够满足钢结构施工验收标准，确保测量数据的真实可靠。

　　高效率：每秒可获取百万级点云，快速完成钢结构全覆盖扫描，大大缩短了测量周期。

　　非接触式测量：无需攀爬或破坏钢结构，保障了人员与环境的安全，尤其适用于高空、狭窄空间等危险环境的测量。

　　全息三维建模：生成完整的点云模型，支持逆向工程、BIM应用，为钢结构的后续设计、施工和管理提供了全面的数据支持。

　　数字化存档：永久保存三维数据，为钢结构的修复、监测、研究提供了依据，方便随时调用和分析。

　　应用案例

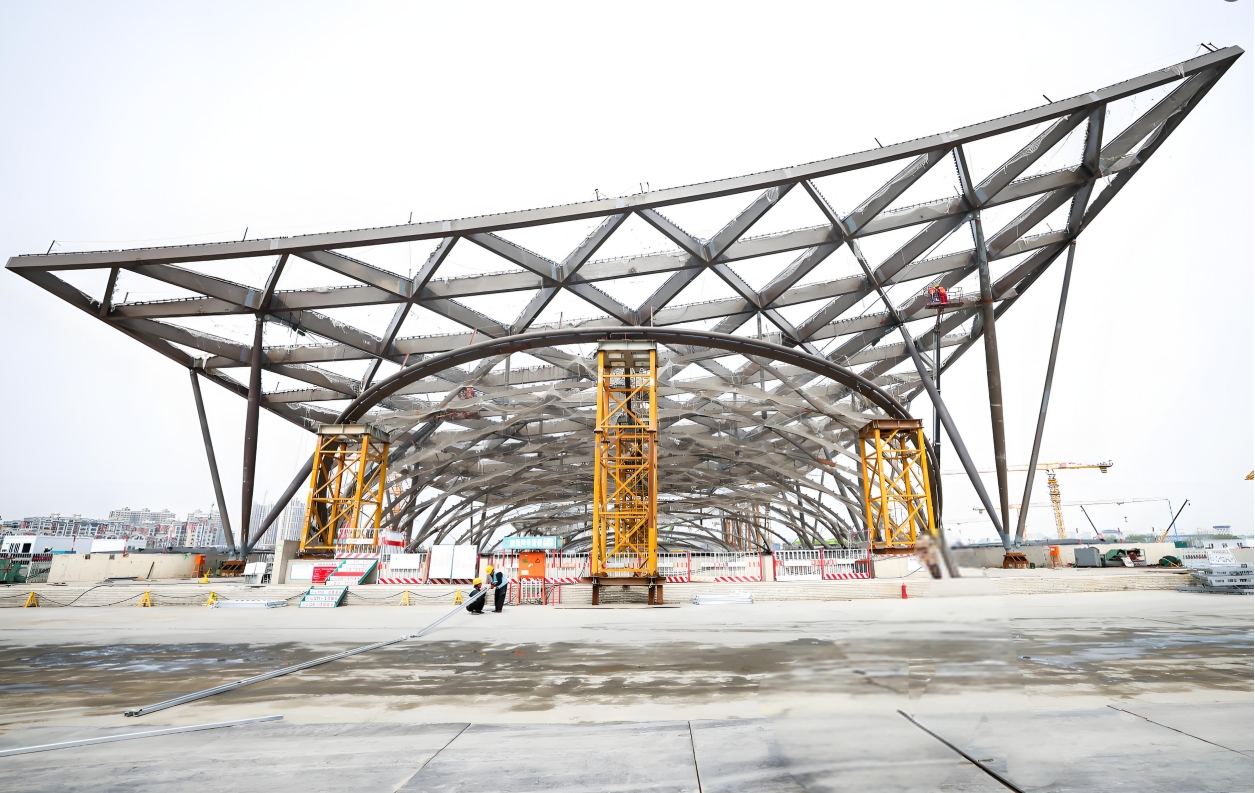

　　异形钢结构桥梁项目：在某城市生态中心体育公园的异形钢结构桥梁项目中，技术人员利用三维激光扫描技术快速获取了现场钢构的准确数据，为后续的装饰品安装及用料分析提供了有力支持。通过三维扫描的点云数据，快速重建了现场钢构模型，并提取了圆柱形钢构中心线数据，为下一步的设计施工提供了良好的数据支撑。

　　“时光之X”项目：在该项目中，技术人员利用三维激光扫描技术对钢构件进行数据处理，避免了钢构件在生产、拼装中误差过大给后期施工造成延误。利用此技术，不仅能够提高生产的精度、速度，减少施工场地、人力、机械的投入，还能最大限度地保证施工质量、缩短工期、节约生产成本。
